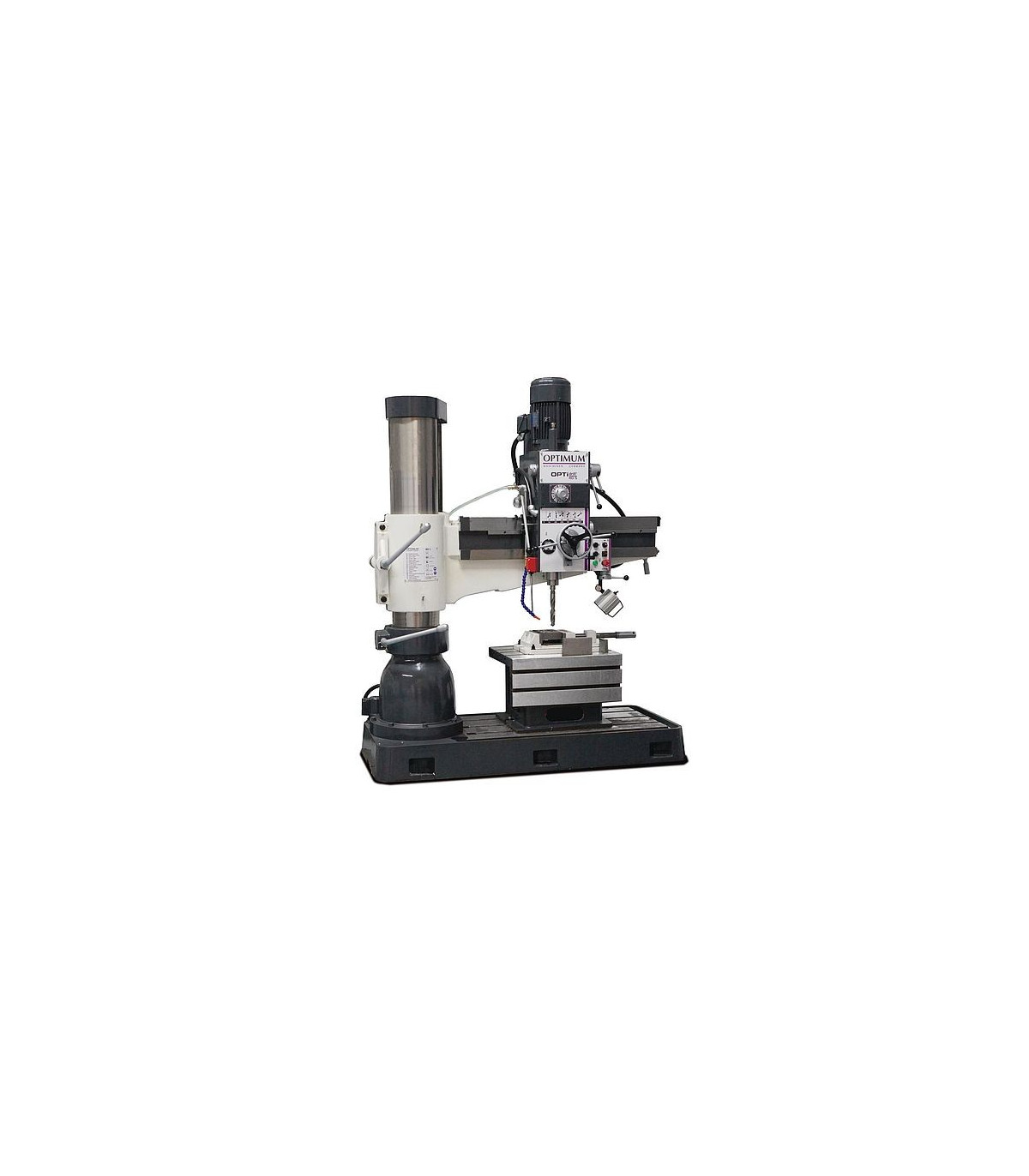

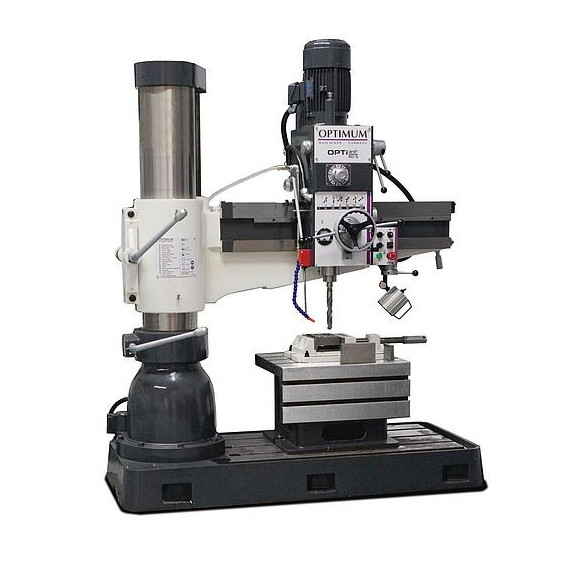

Trapano radiale di precisione per uso industriale RD6 OPTIMUM

Trapano radiale di precisione per uso industriale RD6 OPTIMUM. Il trapano radiale RD6 OPTIMUM è ideale per forare, alesare e filettare. Con motore a freno elettrico e sistema a 24 V CC, la sua costruzione robusta e la colonna in ghisa offrono grande stabilità. Si distingue per il suo testa regolabile, pannello di controllo ben organizzato e tavolo di lavoro preciso. Inoltre, è dotato di protezione contro sovraccarichi, luce LED e un efficiente sistema di raffreddamento.

CARATTERISTICHE

• Gamma versatile di applicazioni, ad esempio, foratura, alesatura, taglio di filetti.
• Motore con freno elettrico

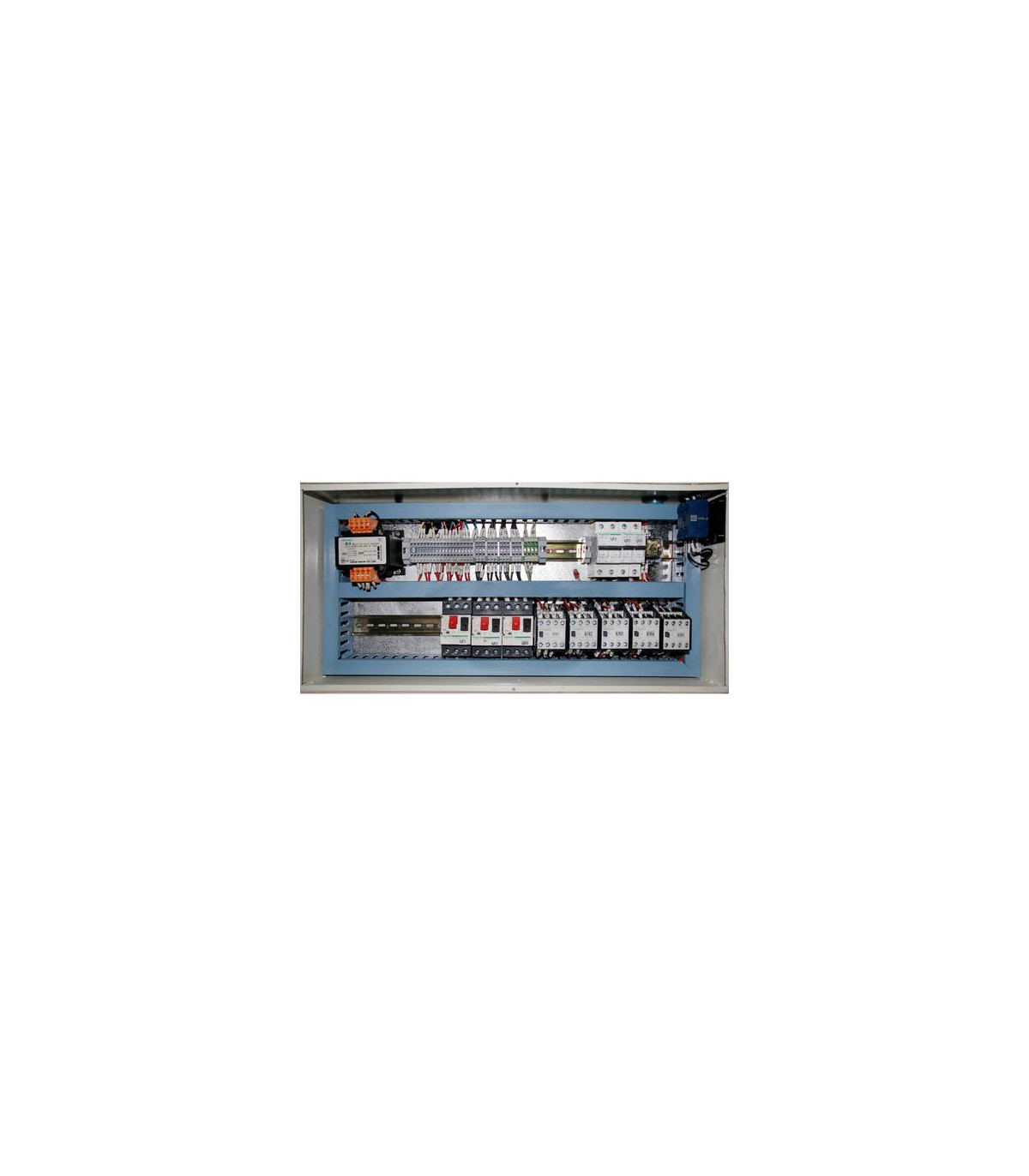

• Sistema elettrico a 24 V CC e catena di sicurezza a 2 canali secondo DIN EN 12717
• Ghisa pesante, solida e di alta qualità.

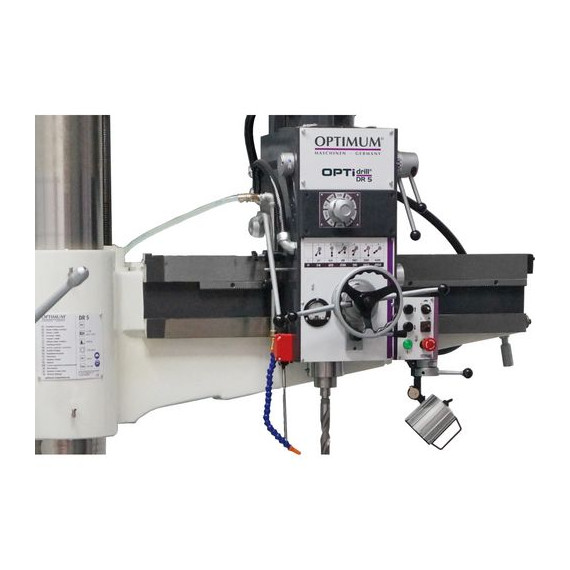

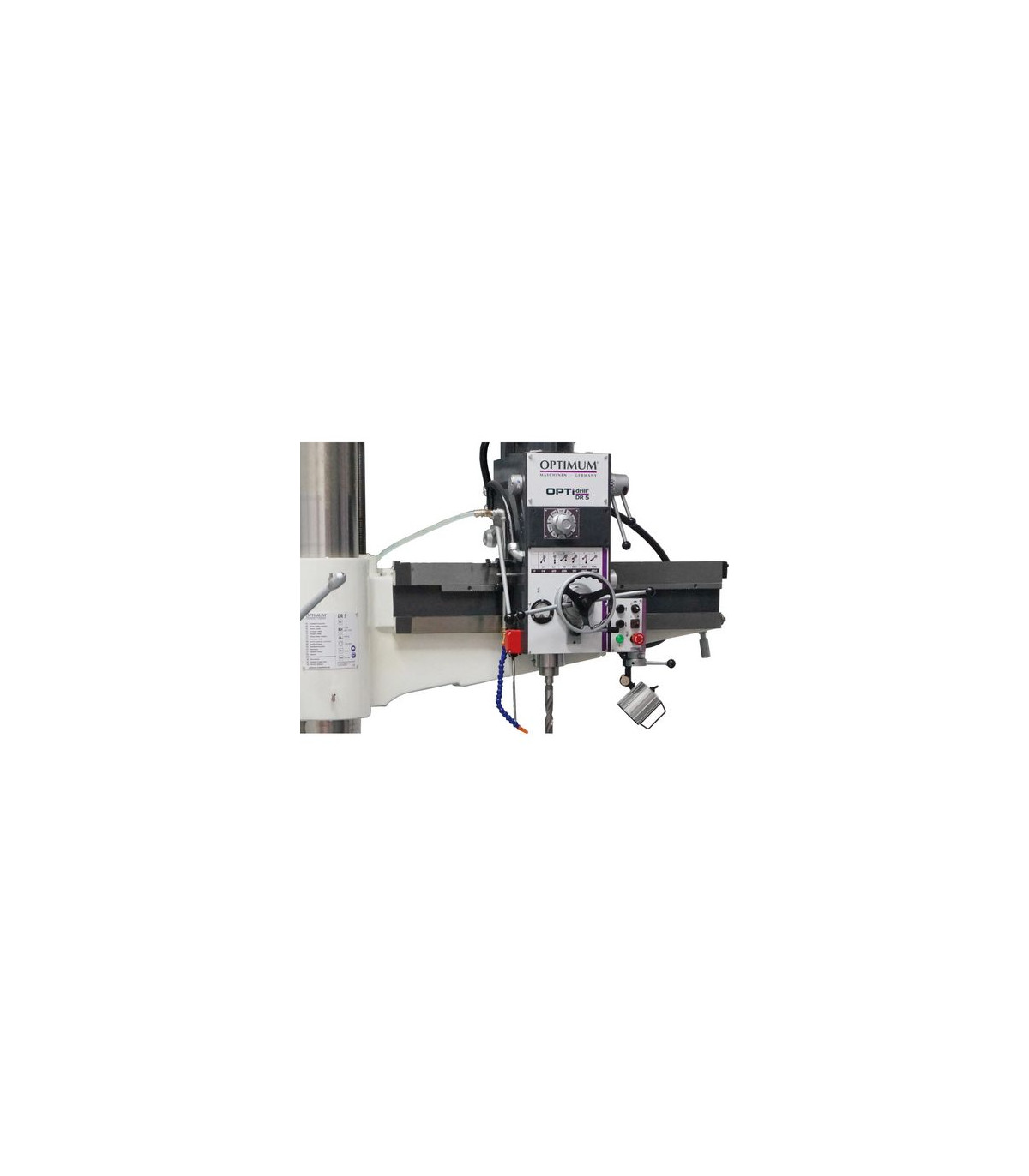

• Ampio raggio d'azione grazie alla testa della macchina regolabile orizzontalmente

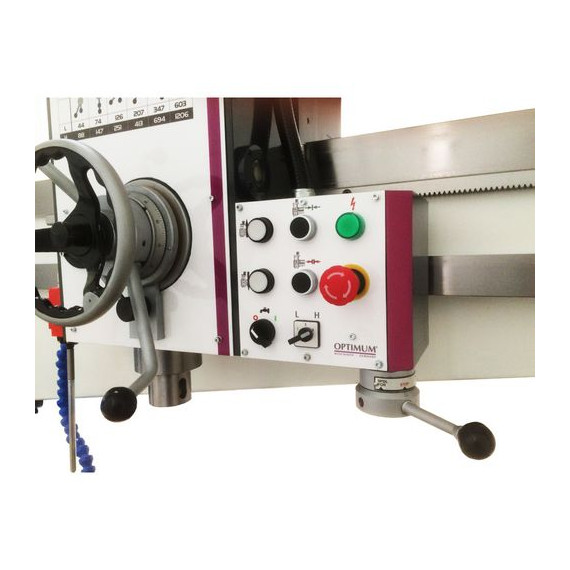

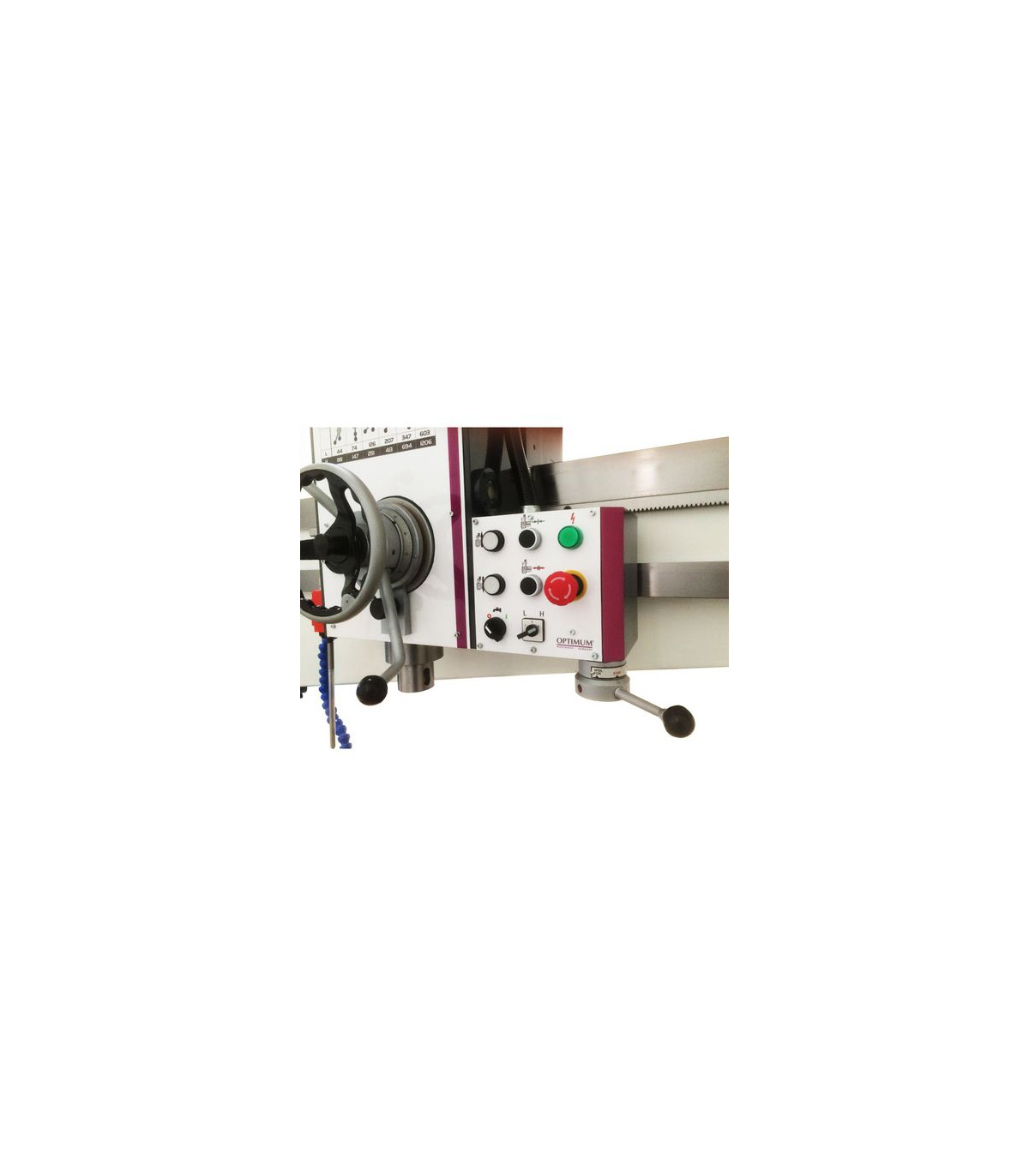

• Pannello di controllo chiaramente organizzato
• Assi rotanti e trasversali a funzionamento fluido
• Colonna rotante progettata con cura con fissaggio ottimizzato per la massima stabilità con un minimo spostamento di fissaggio
• Costruzione robusta e resistente alla torsione del braccio.
• Regolazione dell'altezza del braccio tramite un potente azionamento motorizzato e un mandrino di sollevamento
• Il cambio della testa di foratura funziona in un bagno d'olio.
• Guide del braccio temprate e rettificate con precisione
• Ruote dentate in acciaio al cromo-nichel, temprate e rettificate con precisione per un funzionamento fluido e silenzioso.
• La testa di foratura e la colonna possono essere fissate o rilasciate insieme o separatamente
• Rotazione da destra a sinistra
• Tavolo di foratura solido e preciso, di grandi dimensioni.
• Tavolo di fissaggio temprato e rettificato con scanalature a T parallele
• Luce della macchina
• Protezione contro sovraccarichi
• La colonna in ghisa a pareti spesse garantisce un funzionamento fluido e stabilità.
• Lampada LED

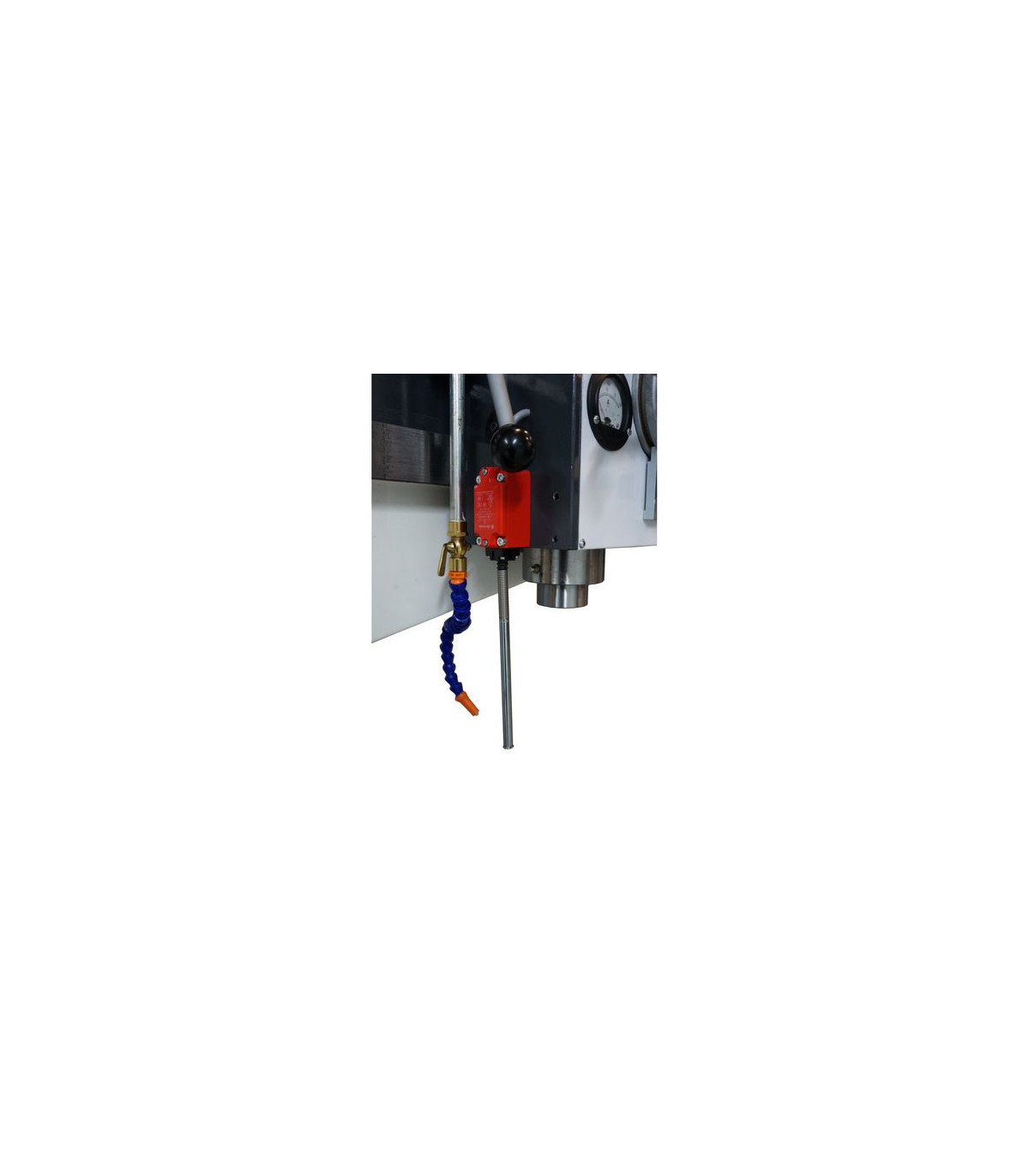

• Sistema di raffreddamento con serbatoio di refrigerante nella base della macchina

RD 6 / RD 7

• La colonna è fissata idraulicamente

SPECIFICHE TECNICHE

Escursione

• Angolo di rotazione 180°

Dimensioni e pesi

• Diametro della colonna 320 millimetri
• lunghezza circa 2670 millimetri
• larghezza/profondità circa 1120 millimetri
• altezza circa 2760 millimetri
• peso approssimativo 3200 chilogrammi

Prestazioni di foratura

• Acciaio ad alte prestazioni per foratura (S235JR) 50 millimetri
• Acciaio ad alte prestazioni per foratura continua (S235JR) 45 millimetri

Tavolo di foratura

• Dimensione della scanalatura a T 14 millimetri
• Numero di scanalature a T 4
• Spaziatura delle scanalature a T 180 millimetri
• distanza massima tra il mandrino e il tavolo di foratura 1420 millimetri
• lunghezza del tavolo di fissaggio 630 millimetri
• larghezza del tavolo di fissaggio 500 millimetri
• altezza del tavolo di fissaggio 500 millimetri
• dimensione della scanalatura a T del tavolo cubico 22 millimetri
• numero di scanalature a T del tavolo cubico 3
• spaziatura delle scanalature a T del tavolo cubico 150 millimetri
• distanza minima del mandrino al tavolo di fissaggio 0 millimetri
• distanza massima del mandrino al tavolo di fissaggio 910 millimetri
• distanza minima tra il mandrino e il tavolo di foratura 465 millimetri

Dati elettrici

• Valore nominale totale 6,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Base della macchina

• lunghezza dell'area di lavoro 2550 millimetri
• larghezza dell'area di lavoro 970 millimetri

Motore(i)

• Potenza di azionamento del motore del mandrino 4 kW
• Potenza di azionamento del motore di sollevamento del braccio 1,5 kW
• Potenza del motore di azionamento della pompa di refrigerante 90 watt
• Azionamento di fissaggio idraulico 0,75 kW

Gamma di velocità

• Gamma di velocità 44 – 1023 min¯¹
• Numero di marce 12

Mandrino

• Escursione del braccio 270 millimetri
• Mandrino del mandrino MT5
• Velocità di avanzamento del braccio 0,06 – 0,2 mm/giro
• Ingranaggi di alimentazione del braccio 3

Movimento

• Corso della testa di foratura (orizzontale) 1250 millimetri
• Corsa di sollevamento del braccio (verticale) 680 millimetri
• Distanza massima mandrino-colonna 1600 millimetri
• Distanza minima mandrino-colonna 350 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Tavolo di lavoro

PER QUALE TIPO DI LAVORO È APPROPRIATO

Il trapano radiale di precisione per uso industriale RD6 OPTIMUM è adatto per:

• Produzione di pezzi metallici
• Manutenzione di macchinari
• Officine di lavorazione meccanica
• Operazioni di foratura
• Fresatura
• Filettatura
• Lavori in serie
• Prototipi
• Industria automobilistica
• Industria aeronautica
• Industria metallurgica

CERTIFICAZIONE

- DIN EN 12717: si riferisce ai requisiti di sicurezza e funzionalità per trapani a colonna. Stabilisce criteri per la progettazione, costruzione e collaudo di queste attrezzature, garantendo che soddisfino le norme di sicurezza per proteggere l'utente e facilitare un uso efficiente. Questa normativa è importante per i produttori e gli utenti, poiché garantisce che i trapani siano sicuri e affidabili nel loro funzionamento.
