Fresatrice universale per officine MT 230 S OPTIMUM

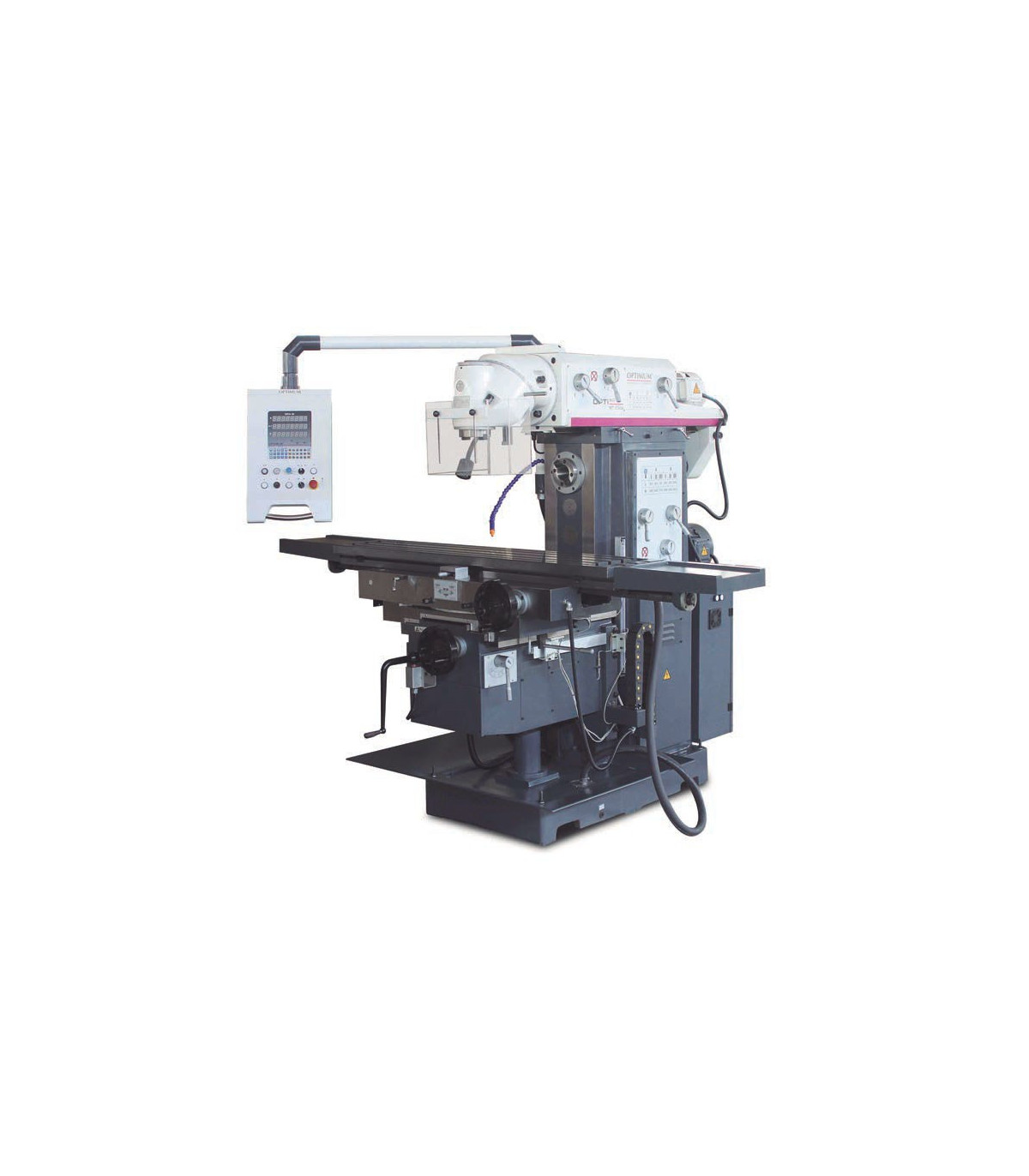

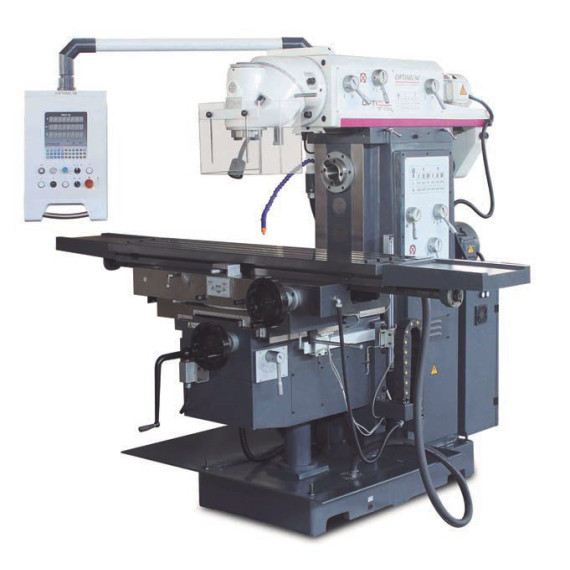

Fresatrice universale per officine MT 230 S OPTIMUM. La fresatrice universale MT 230 S OPTIMUM si distingue per la sua versatilità e robustezza. Il suo design in ghisa garantisce stabilità e precisione, mentre il sistema di lubrificazione e raffreddamento assicura un funzionamento fluido. Con volanti di grandi dimensioni e un pannello di controllo intuitivo, consente un facile utilizzo. Ideale per officine, il suo testa di fresatura mobile e il tavolo XY massiccio offrono flessibilità nel lavoro.

CARATTERISTICHE

• Applicazione versatile
• Costruzione robusta della macchina
• Funzionamento fluido grazie a ruote dentate lucidate che girano in bagno d'olio.
• Design pesante e solido realizzato in ghisa Meehanite di alta qualità
• Tutte le guide sono temprate e regolabili tramite cunei.
• Lubrificazione centrale
• Volanti di grande dimensione con scala
• Lampada a LED per macchine
• Sistema di raffreddamento
• Facile utilizzo degli elementi di commutazione
• Guida di banco piatta stabile sugli assi Y e Z
• Alimentazione del tavolo automatica sugli assi X, Y e Z
• Indicatore di posizione digitale DPA 21
• Il sistema di alimentazione può essere controllato in fasi fisse tramite un servomotore.
• Volanti disaccoppiati
• Tavolo XY massiccio e di grandi dimensioni, con finitura superficiale precisa con cunei regolabili e fermo finale regolabile
• Posizione di fresatura orizzontale
• Fresatrice orizzontale a contrappeso pronta all'uso fissata nella parte posteriore della macchina
• Testa di fresatura con due assi di rotazione, che può quindi ruotare e girare in qualsiasi angolo dello spazio.

Pannello di controllo OPTI:

• Pannello di controllo integrato
• Indicatore di posizione digitale integrato
• Girevole sul proprio asse

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

Potenza di azionamento della/e pompa/e di refrigerante 90 watt

Dimensioni e pesi

Lunghezza approssimativa 2520 millimetri

Larghezza/profondità approssimativa 2160 millimetri

Altezza approssimativa 2005 millimetri

Peso approssimativo 2800 chilogrammi

Uscita di perforazione/fresatura

Dimensione massima della testa di fresatura 160 millimetri

Fresa dell'asse di dimensione massima 25 millimetri

Dati elettrici

Valore nominale totale 12 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Velocità di movimento rapida

Asse X 1200 mm/min

Asse Y 800 mm/min

Asse Z 600 mm/min

Alimentazione

Asse X infinitamente variabile

Asse Y infinitamente variabile

Asse Z infinitamente variabile

Velocità di alimentazione

Asse X 30 – 750 mm/min

Asse Y 20 – 500 mm/min

Asse Z 15 – 375 mm/min

Mandrino orizzontale

Uscita del motore di azionamento 5,5 kW

Mandrino di mandrino ISO 50 DIN 2080

Gamma di velocità 60 – 1800 min¯¹

Numero di marce 12 passi

Tavolo di fresatura orizzontale

Lunghezza del tavolo 1600 millimetri

Larghezza del tavolo 360 millimetri

Gioco minimo del mandrino verticale - tavolo di fresatura 190 millimetri

Gioco massimo tra il mandrino verticale e il tavolo di fresatura 590 millimetri

Dimensione della scanalatura a T 18 millimetri

Numero di scanalature a T 3

Spaziatura delle scanalature a T 80 millimetri

Rotazione 35°

Capacità massima di carico 400 chilogrammi

Gioco minimo tra il mandrino orizzontale e il tavolo di fresatura 10 millimetri

Massimo gioco orizzontale tra il mandrino e il tavolo di fresatura 410 millimetri

Asse

Manuale dell'asse X 1300 millimetri

Manuale dell'asse Y 300 millimetri

Manuale dell'asse Z 400 millimetri

Asse X automatico 1220 millimetri

Asse Y automatico 220 millimetri

Asse Z automatico 320 millimetri

Mandrino verticale

Raggiungere da fino a 260 – 810 millimetri

Mandrino di mandrino ISO 50 DIN 2080

Gamma di velocità 60 – 1750 min¯¹

Numero di marce 12

Barra di serraggio M 24

Funzionamento normale del mandrino verticale 4 kW

Testa di fresatura con gamma di rotazione nel piano X-Y 360°

Testa di fresatura con gamma di rotazione nel piano Z-X 360°

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino di fresatura orizzontale con cuscinetto di spinta, disco di montaggio della fresa Ø 32 mm, Ø 27 mm
• Adattatore ISO 50 (7:24) / MK4
• Barra di serraggio orizzontale e verticale M24
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER CHE TIPO DI LAVORO È APPROPRIATO

La Fresatrice universale per officine MT 230 S OPTIMUM è adatta per:

• Industria di lavorazione dei metalli
• Produzione di pezzi di precisione
• Officine di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

La normativa ISO 50 e DIN 2080 si concentra sul cono ISO 50, che è un altro tipo di cono di serraggio utilizzato nelle macchine utensili. Come il ISO 40, questa norma stabilisce le dimensioni e le tolleranze necessarie per garantire la compatibilità e la precisione nel fissaggio degli utensili nel mandrino della macchina.

Il cono ISO 50 è più grande e viene generalmente utilizzato per applicazioni che richiedono maggiori forze di taglio, garantendo così prestazioni efficienti e sicure in ambienti industriali.
