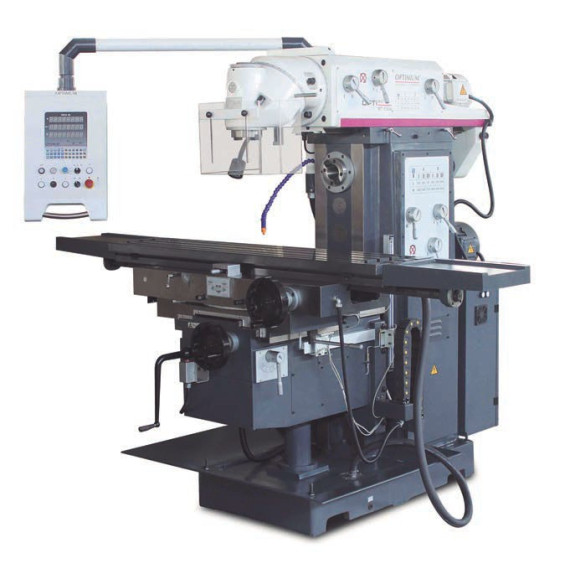

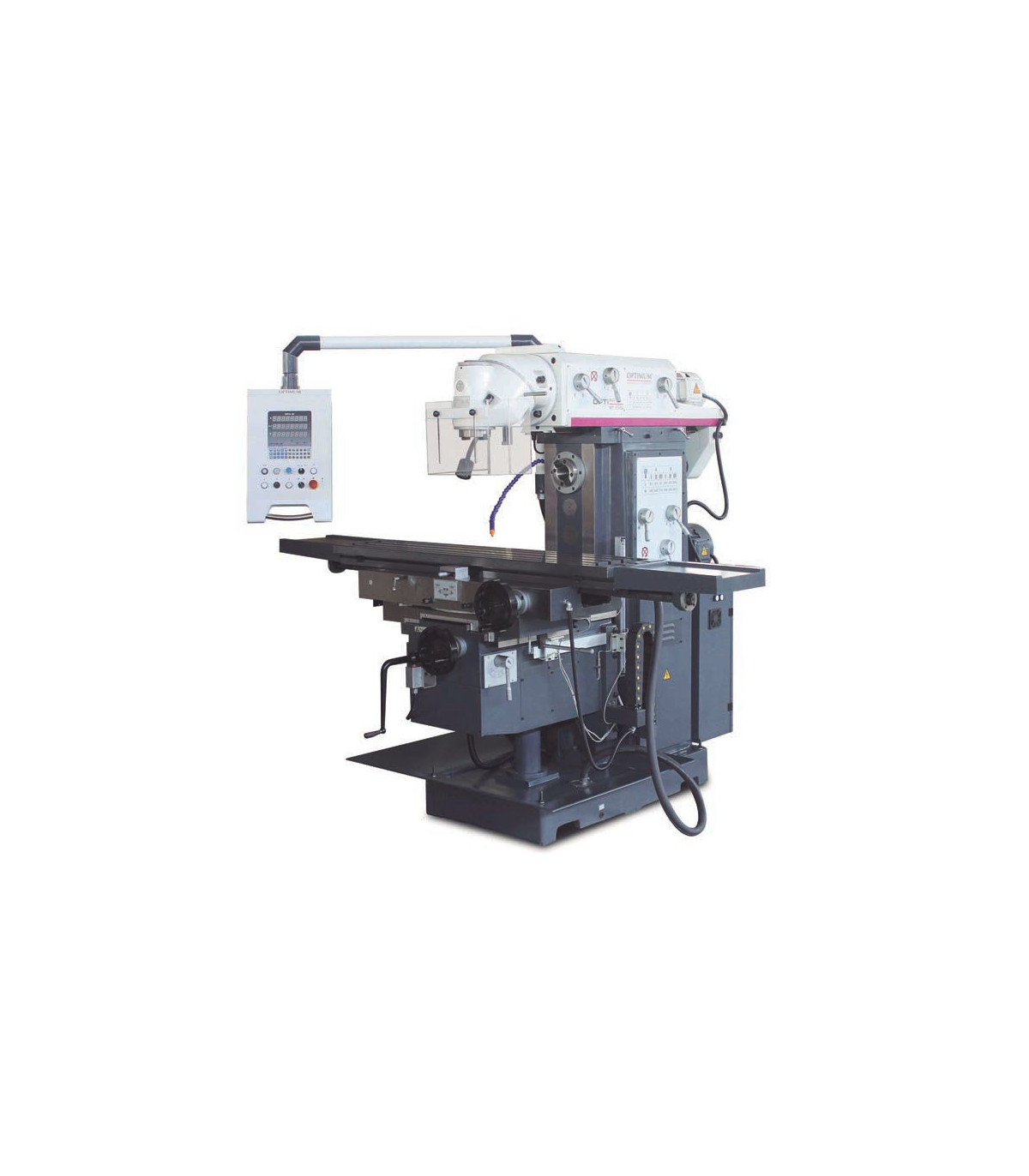

Fresadora universal para talleres MT 230 S OPTIMUM

Fresadora universal para talleres MT 230 S OPTIMUM. La fresadora universal MT 230 S OPTIMUM destaca por su versatilidad y robustez. Su diseño en hierro fundido garantiza estabilidad y precisión, mientras que el sistema de lubricación y refrigeración asegura un funcionamiento suave. Con volantes grandes y un panel de control intuitivo, permite un manejo fácil. Ideal para talleres, su cabezal de fresado móvil y la mesa XY masiva ofrecen flexibilidad en el trabajo.

CARACTERÍSTICAS

• Aplicación versátil
• Construcción robusta de la máquina
• Funcionamiento suave gracias a ruedas dentadas pulidas que giran en baño de aceite.
• Diseño pesado y sólido hecho de hierro fundido Meehanite de alta calidad
• Todas las guías están templadas y ajustables mediante cuñas.
• Lubricación central
• Volantes de gran tamaño con escala
• Lámpara de máquina LED
• Sistema de refrigeración
• Fácil manejo de los elementos de conmutación
• Guía de bancada plana estable en los ejes Y y Z
• Alimentación de mesa automática en los ejes X, Y y Z
• Indicador de posición digital DPA 21
• El sistema de alimentación se puede controlar en etapas fijas mediante un servomotor.
• Volantes desacoplados
• Mesa XY masiva y de grandes dimensiones, con acabado superficial preciso con cuñas ajustables y topes finales ajustables
• Posición de fresado horizontal
• Fresadora horizontal de contrapeso lista para usar fijada a la parte trasera de la máquina
• Cabezal de fresado con dos ejes de rotación, por lo que puede pivotar y girar en cualquier ángulo del espacio.

Panel de control OPTI:

• Panel de control integrado
• Indicador de posición digital integrado
• Giratorio sobre su propio eje

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 90 vatios

Dimensiones y pesos

Longitud aprox. 2520 milímetros

Ancho/profundidad aprox. 2160 milímetros

Altura aprox. 2005 milímetros

Peso aproximado. 2800 kilos

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 160 milímetros

Fresa de eje de tamaño máximo 25 milímetros

Datos eléctricos

Valor nominal total 12 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Velocidad de movimiento rápida

Eje X 1200 mm/min

Eje Y 800 mm/min

Eje Z 600 mm/min

Alimentación

Eje X infinitamente variable

Eje Y infinitamente variable

Eje Z infinitamente variable

Velocidad de alimentación

Eje X 30 – 750 mm/min

Eje Y 20 – 500 mm/min

Eje Z 15 – 375 mm/min

Husillo horizontal

Salida del motor de accionamiento 5,5 kW

Mandril de husillo ISO 50 DIN 2080

Rango de velocidad 60 – 1800 min¯¹

Número de marchas 12 pasos

Mesa de fresado horizontal

Longitud de la mesa 1600 milímetros

Ancho de la mesa 360 milímetros

Holgura mínima del husillo vertical - mesa de fresado 190 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 590 milímetros

Tamaño de la ranura en T 18 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 80 milímetros

Rotación 35°

Capacidad máxima de carga 400 kilos

Holgura mínima entre el husillo horizontal y la mesa de fresado 10 milímetros

Máxima holgura horizontal entre el husillo y la mesa de fresado 410 milímetros

Eje

Manual del eje X 1300 milímetros

Manual del eje Y 300 milímetros

Manual del eje Z 400 milímetros

Eje X automático 1220 milímetros

Eje Y automático 220 milímetros

Eje Z automático 320 milímetros

Husillo vertical

Alcanzar desde hasta 260 – 810 milímetros

Mandril de husillo ISO 50 DIN 2080

Rango de velocidad 60 – 1750 min¯¹

Número de marchas 12

Barra de apriete M 24

Funcionamiento normal del husillo vertical 4 kW

Cabezal de fresado con rango de giro en el plano X-Y 360°

Cabezal de fresado con rango de giro en el plano Z-X 360°

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Husillo de fresado horizontal con cojinete de empuje, disco de montaje de fresa Ø 32 mm, Ø 27 mm
• Adaptador ISO 50 (7:24) / MK4
• Varilla de apriete horizontal y vertical M24
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora universal para talleres MT 230 S OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

La normativa ISO 50 y DIN 2080 se centra en el cono ISO 50, que es otro tipo de cono de sujeción utilizado en máquinas herramienta. Al igual que el ISO 40, esta norma establece las dimensiones y tolerancias necesarias para asegurar la compatibilidad y precisión en la fijación de herramientas en el husillo de la máquina.

El cono ISO 50 es más grande y se utiliza generalmente para aplicaciones que requieren mayores fuerzas de corte, garantizando así un rendimiento eficiente y seguro en entornos industriales.
