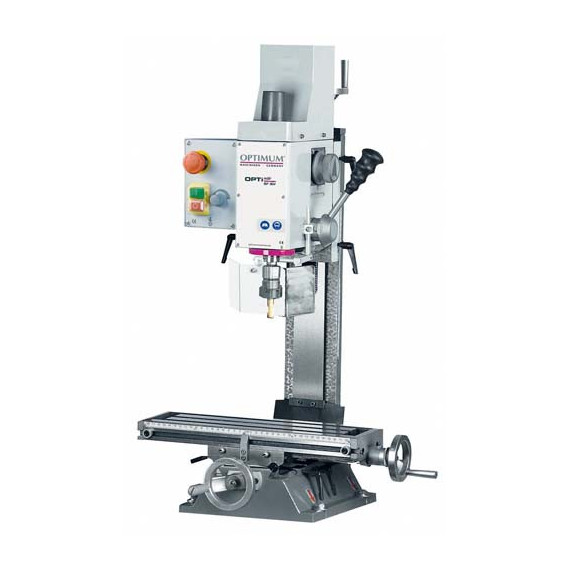

Fräsmaschine mit variabler Geschwindigkeit BF 16 Vario OPTIMUM

Fräsmaschine mit variabler Geschwindigkeit BF 16 Vario OPTIMUM. Die Fräsmaschine BF 16 Vario OPTIMUM bietet Vielseitigkeit in Anwendungen, mit einem neigbaren Kopf von ± 90°, variabler Geschwindigkeit von 100 bis 3.000 min-1 und einem sicheren, stabilen Design. Mit Merkmalen wie MK 2 Werkzeughalter und verstellbarer Schutzwand ist sie ideal für präzise Arbeiten. Ihre verschiebbare Säule und massive Tisch sorgen für sauberes und effektives Fräsen. Mit kompakten Abmessungen und einem Gewicht von 62 kg ist sie perfekt für Werkstätten, die Qualität und Leistung suchen.

MERKMALE

• Vielseitige Anwendungsmöglichkeiten
• Zweistufiges Übersetzungsverhältnis
• MK 2 Werkzeughalter
• Sicherheits-Elektronik in 24-Volt-Version
• EMC-Filter Klasse C1
• Der Bohr- und Fräskopf kann ± 90° auf beiden Seiten geneigt werden, was das Bohren und Fräsen in Winkelposition nach Bedarf ermöglicht.
• Große Schutzwand mit höhenverstellbarem Mikro-Schalter
• Präzise Lieferung durch positionierbare Skalenringe an allen Handrädern
• Einfache und klare Bedienungseinheit mit Ein- und Ausschalter, Potentiometer und Not-Aus-Schalter
• Stufenlos variable Geschwindigkeit von 100 bis 3.000 min-1
• Hohe Konzentrizität, gemessen durch Kegelrollenlager besser als 0,015 mm in der Hohlachse
• Stabile Säule mit Schwalbenschwanzführung durch verstellbare Keilbalken in 3 Achsen
• Verstellbares und einstellbares Spiel im Vorschubspindel.
• Seitlich verschiebbare Säule für erweiterte Anwendungen
• Massiver Quertisch mit T-Nuten und Kühlkanal sowie verstellbaren Endanschlägen
• Integrierte Längenskala im Quertisch
• Alle Wege sind auf Skalen ablesbar.
• Sauberes Fräsmuster durch individuell gehaltene Führungen

TECHNISCHE SPEZIFIKATIONEN

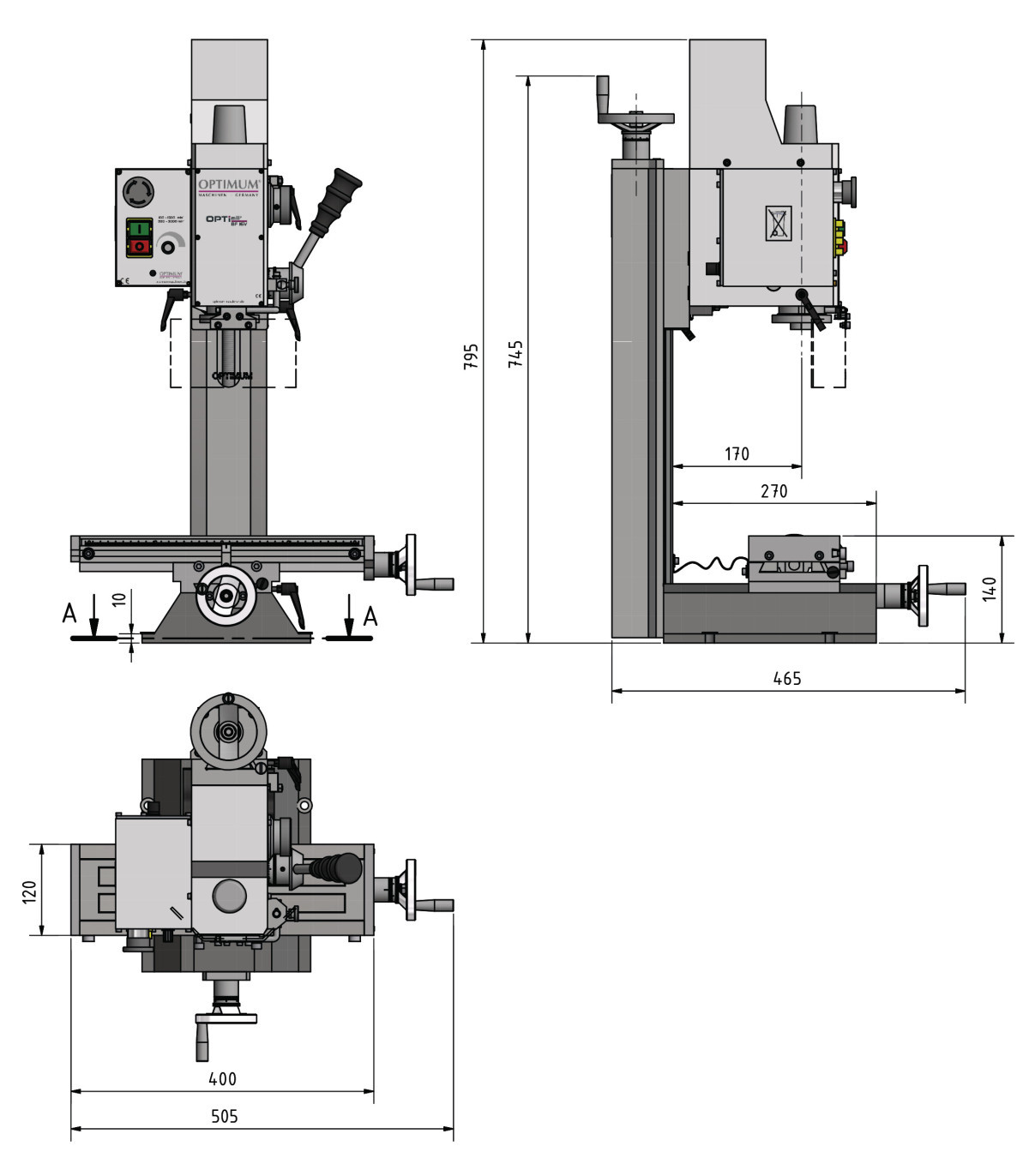

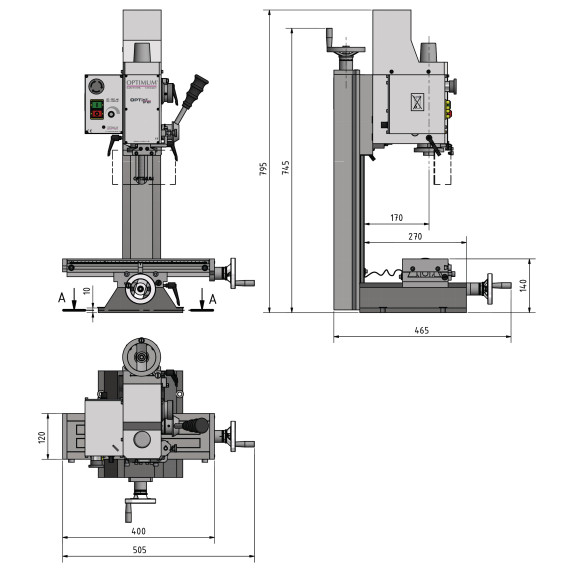

Abmessungen und Gewichte

• Ungefähre Länge: 505 Millimeter
• Ungefähre Breite/Tiefe: 465 Millimeter
• Ungefähre Höhe: 795 Millimeter
• Ungefähres Gewicht: 62 Kilogramm

Bohr-/Fräsausgang

• Maximale Fräskopfgröße 52 Millimeter
• Maximale Achsfräse 20 Millimeter
• Hochleistungsstahl für Bohrungen (S235JR) 16 Millimeter
• Hochleistungsstahl für kontinuierliches Bohren (S235JR) 12 Millimeter

Elektrische Daten

• Versorgungsspannung 230 V
• Netzfrequenz 50 Hz

Horizontale Fräse

• Länge des Tisches 400 Millimeter
• Breite des Tisches 120 Millimeter
• Minimales Spiel der vertikalen Spindel - Frästisch 0 Millimeter
• Maximales Spiel zwischen der vertikalen Spindel und dem Frästisch 275 Millimeter
• Größe der T-Nut 10 Millimeter
• Anzahl der T-Nuten 3
• Abstand der T-Nuten 35 Millimeter

Normen und Zertifizierungen

Standard DIN EN 55011

EMC-Niveau C1

Achsen

• Manuelle X-Achse 220 Millimeter
• Manuelle Y-Achse 160 Millimeter
• Manuelle Z-Achse 210 Millimeter

Vertikale Spindel

• Erreichen 170 Millimeter
• Spindelaufnahme MT 2 / M10
• Geschwindigkeitsbereich 100 – 3000 min¯¹
• Anzahl der Gänge 2
• Geschwindigkeitsregelung elektronisch einstellbar
• Spannstange M 10
• Normalbetrieb der vertikalen Spindel 0,5 kW
• Fräskopf mit Drehbereich in der Z-X-Ebene ± 90°
• Stichmaß 50 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Kegelspannzange MK 2 / B16
• Zugstange M 10
• Betriebswerkzeug

Die Fräsmaschine mit variabler Geschwindigkeit BF 16 Vario OPTIMUM ist geeignet für:

• Metallbearbeitung
• Herstellung von Komponenten
• Prototypenbau
• Industrielle Wartung
• Handwerk und Modellbau
