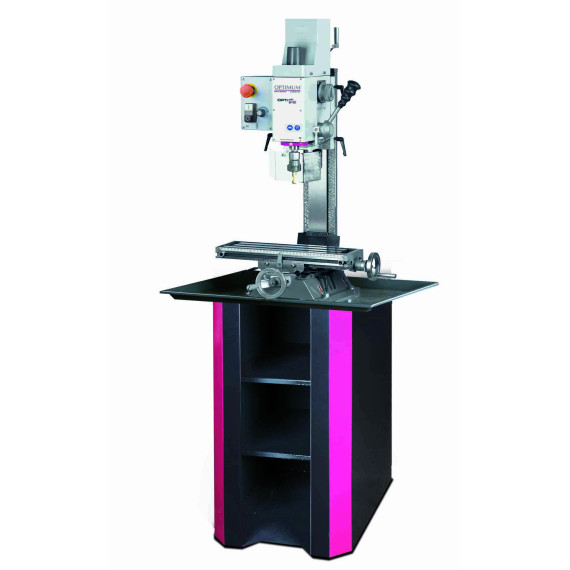

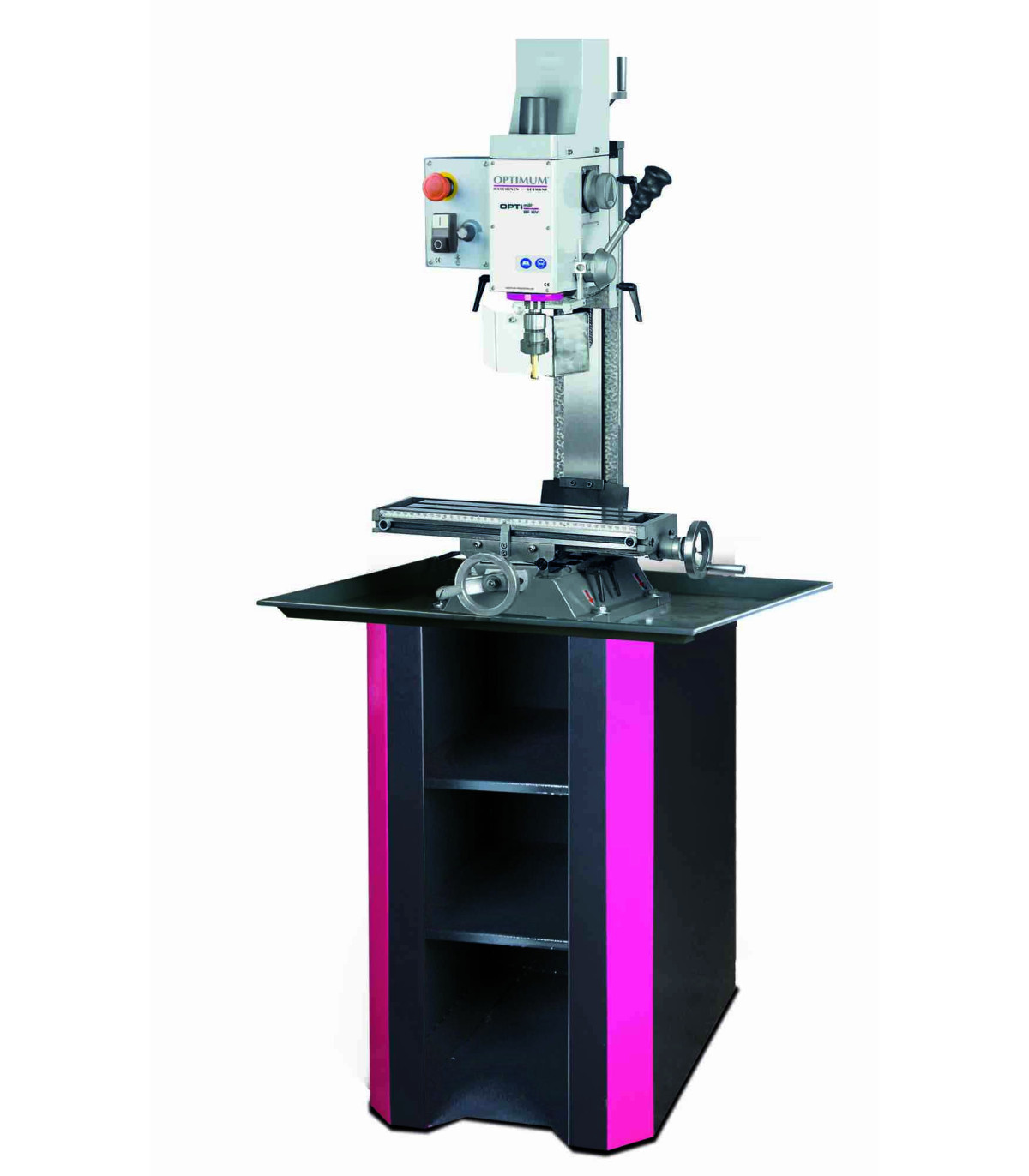

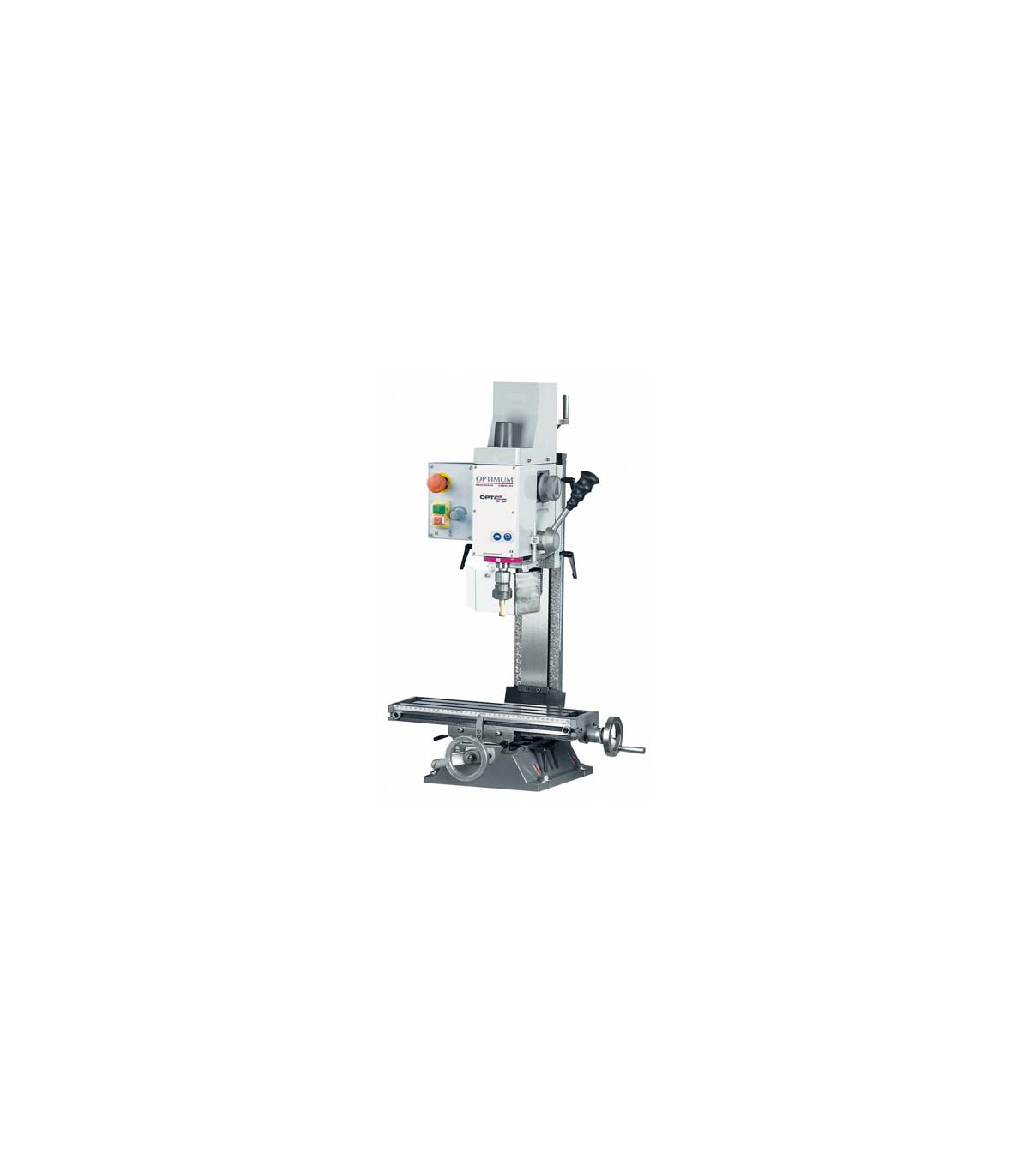

Fresatrice con variatore di velocità BF 16 Vario OPTIMUM

Fresatrice con variatore di velocità BF 16 Vario OPTIMUM. La fresatrice BF 16 Vario OPTIMUM offre versatilità nelle applicazioni, con un testa inclinabile a ± 90°, velocità variabile da 100 a 3.000 min-1 e un design sicuro e stabile. Con caratteristiche come portautensili MK 2 e paratia protettiva regolabile, è ideale per lavori precisi. La sua colonna mobile e il tavolo massiccio assicurano una fresatura pulita ed efficace. Con dimensioni compatte e un peso di 62 kg, è perfetta per officine che cercano qualità e prestazioni.

CARATTERISTICHE

• Possibilità di applicazione versatili
• Rapporto di trasmissione a due stadi
• Portautensili MK 2
• Elettronica di sicurezza in versione a 24 volt
• Filtro EMC classe C1
• La testa di foratura e fresatura può essere inclinata ± 90° su entrambi i lati, consentendo di forare e fresare in posizione angolare secondo necessità.
• Paratia protettiva di grandi dimensioni e altezza regolabile con microinterruttore
• Consegna precisa tramite anelli di scala posizionabili su tutti i volanti
• Unità di funzionamento semplice e chiara con interruttore di accensione e spegnimento, potenziometro e interruttore di emergenza
• Velocità infinitamente variabile da 100 a 3.000 min-1
• Alta concentricità misurata da cuscinetti a rulli conici migliore di 0,015 mm sull'albero cavo
• Colonna stabile con guida a coda di rondine tramite barre di cuneo regolabili sui 3 assi
• Gioco nel mandrino di alimentazione regolabile e adattabile.
• Colonna spostabile lateralmente per applicazioni estese
• Tavolo trasversale massiccio con scanalature a T e canale di raffreddamento, oltre a fermo finale regolabile
• Scala longitudinale integrata nel tavolo trasversale
• Tutti i percorsi possono essere letti su scale.
• Schema di fresatura pulito tramite guide fissate singolarmente

SPECIFICHE TECNICHE

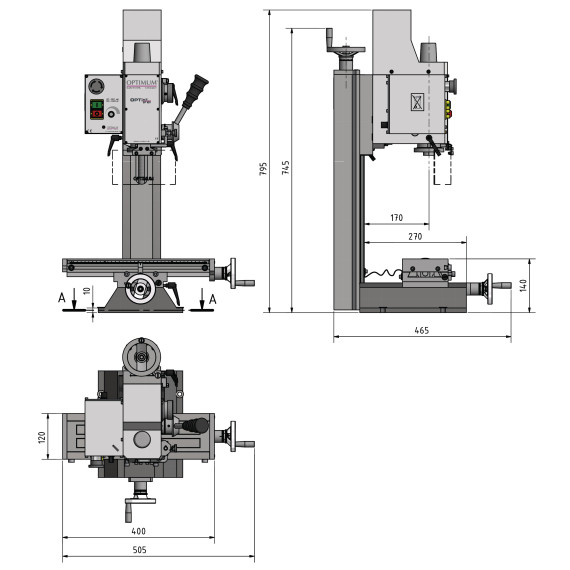

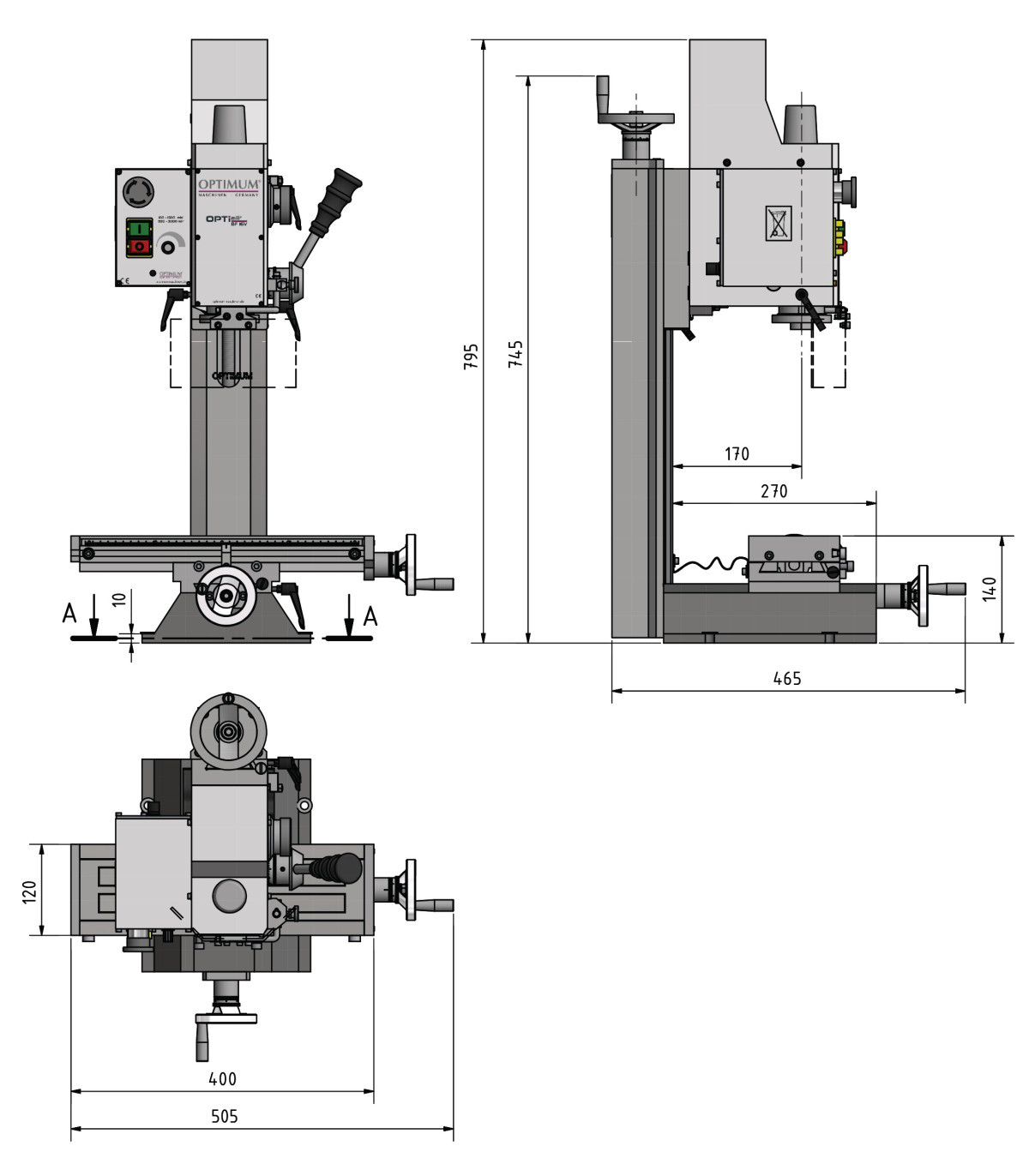

Dimensioni e pesi

• lunghezza circa 505 millimetri
• Larghezza/profondità circa 465 millimetri
• Altezza circa 795 millimetri
• Peso approssimativo. 62 chilogrammi

Uscita di foratura/fresatura

• Dimensione massima della testa di fresatura 52 millimetri
• Fresa dell'asse di dimensione massima 20 millimetri
• Acciaio ad alte prestazioni per foratura (S235JR) 16 millimetri
• Acciaio ad alte prestazioni per foratura continua (S235JR) 12 millimetri

Dati elettrici

• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

• lunghezza del tavolo 400 millimetri
• Larghezza del tavolo 120 millimetri
• Gioco minimo del mandrino verticale - tavolo di fresatura 0 millimetri
• Gioco massimo tra il mandrino verticale e il tavolo di fresatura 275 millimetri
• Dimensione della scanalatura a T 10 millimetri
• Numero di scanalature a T 3
• Spaziatura delle scanalature a T 35 millimetri

Norme e certificazioni

Standard DIN EN 55011

Livello EMC C1

Assi

• Manuale dell'asse X 220 millimetri
• Manuale dell'asse Y 160 millimetri
• Manuale dell'asse Z 210 millimetri

Mandrino verticale

• Raggiungere 170 millimetri
• Mandrino del mandrino MT 2 / M10
• Gamma di velocità 100 – 3000 min¯¹
• Numero di marce 2
• Controllo della velocità regolabile elettronicamente
• Barra di serraggio M 10
• Funzionamento normale del mandrino verticale 0,5 kW
• Testa di fresatura con gamma di rotazione nel piano Z-X ± 90°
• Tratto di penna 50 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino conico MK 2 / B16
• Barra di trazione M 10
• Strumento operativo

PER QUALE TIPO DI LAVORO È ADATTA

La Fresatrice con variatore di velocità BF 16 Vario OPTIMUM è adatta per:

• Meccanizzazione dei Metalli
• Fabbricazione di Componenti
• Prototipazione
• Manutenzione Industriale
• Artigianato e Modellismo
