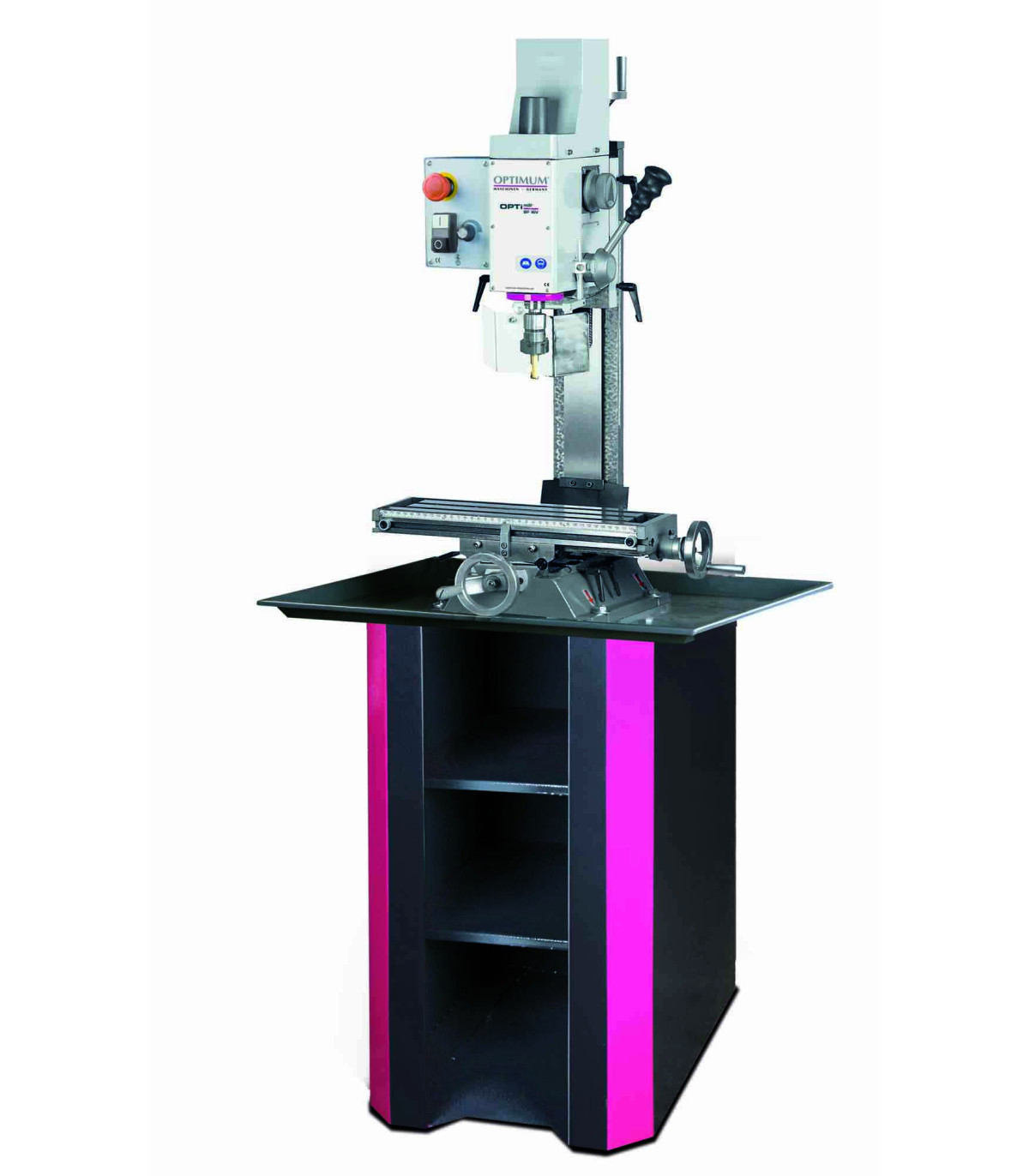

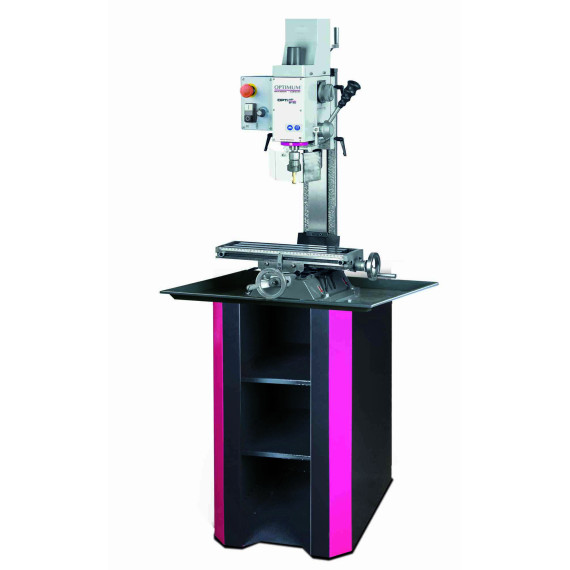

Fraiseuse avec variateur de vitesse BF 16 Vario OPTIMUM

Fraiseuse à variateur de vitesse BF 16 Vario OPTIMUM. La fraiseuse BF 16 Vario OPTIMUM offre une polyvalence dans les applications, avec une tête inclinable à ± 90°, une vitesse variable de 100 à 3 000 min-1 et un design sûr et stable. Avec des caractéristiques telles qu'un porte-outil MK 2 et un écran de protection réglable, elle est idéale pour des travaux précis. Sa colonne déplaçable et sa table massive garantissent un fraisage propre et efficace. Avec des dimensions compactes et un poids de 62 kg, elle est parfaite pour les ateliers à la recherche de qualité et de performance.

CARACTÉRISTIQUES

• Possibilités d'application polyvalentes
• Relation de transmission à deux étages
• Porte-outil MK 2
• Électronique de sécurité en version 24 volts
• Filtre EMC classe C1
• La tête de perçage et de fraisage peut être inclinée ± 90° des deux côtés, permettant de percer et de fraiser en position angulaire selon les besoins.
• Écran de protection de grande taille et hauteur réglable avec micro-interrupteur
• Livraison précise grâce à des anneaux de graduation positionnables sur tous les volants
• Unité de fonctionnement simple et claire avec interrupteur marche/arrêt, potentiomètre et interrupteur d'arrêt d'urgence
• Vitesse infiniment variable de 100 à 3 000 min-1
• Haute concentricité mesurée par roulement à rouleaux coniques meilleure que 0,015 mm sur l'arbre creux
• Colonne stable avec guidage en queue d'aronde par barres de coin réglables sur les 3 axes
• Jeu dans le broche d'alimentation réglable et ajustable.
• Colonne déplaçable latéralement pour des applications étendues
• Table transversale massive avec rainures en T et canal de refroidissement, ainsi que des butées finales réglables
• Échelle longitudinale intégrée dans la table transversale
• Tous les déplacements peuvent être lus sur des échelles.
• Patron de fraisage propre grâce à des guides maintenus individuellement

SPÉCIFICATIONS TECHNIQUES

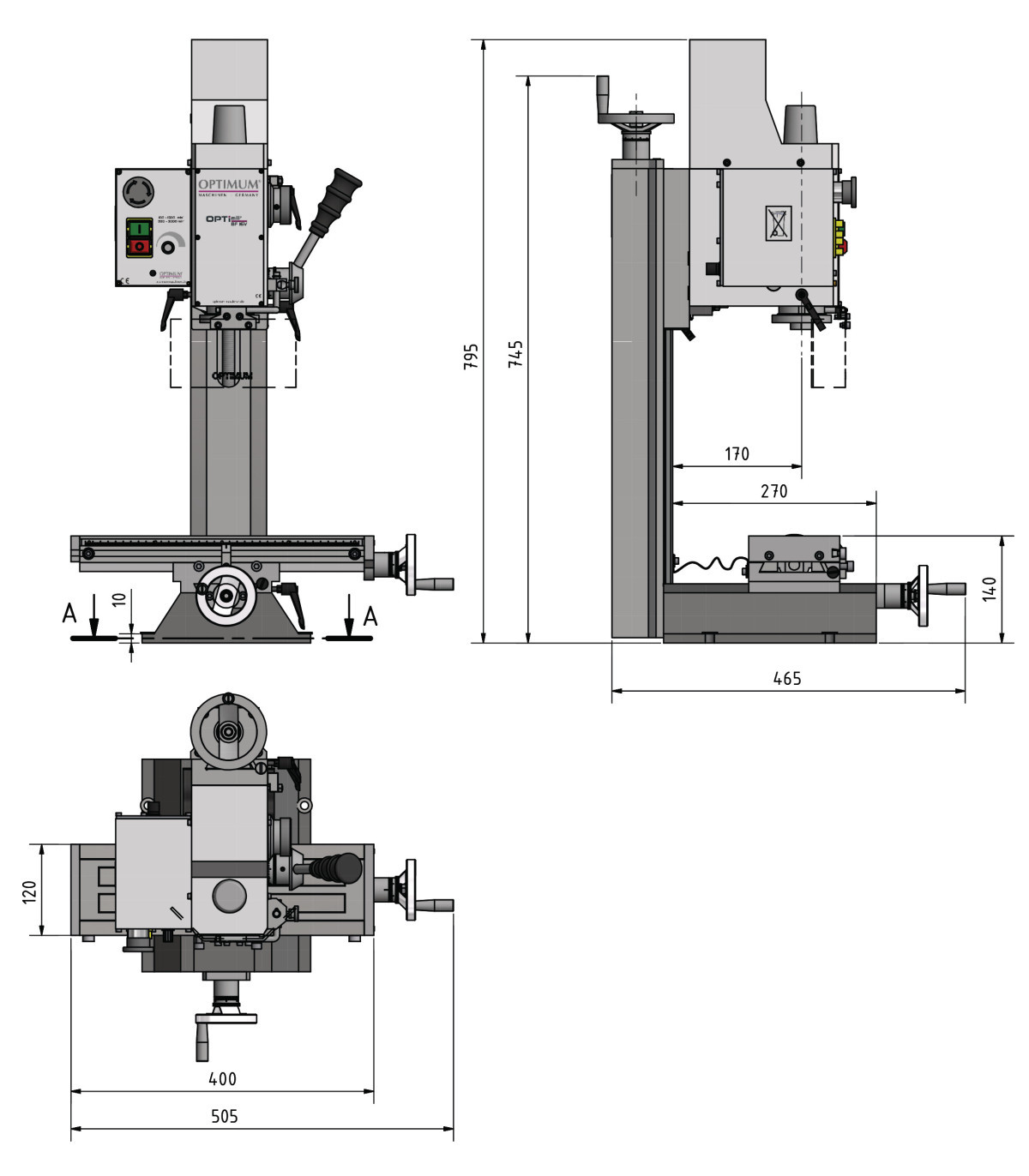

Dimensions et poids

• Longueur env. 505 millimètres
• Largeur/profondeur env. 465 millimètres
• Hauteur env. 795 millimètres
• Poids approximatif. 62 kilos

Sortie de perçage/fraisage

• Taille maximale de la tête de fraisage 52 millimètres
• Fraise d'axe de taille maximale 20 millimètres
• Acier haute performance pour perçage (S235JR) 16 millimètres
• Acier haute performance pour perçage continu (S235JR) 12 millimètres

Données électriques

• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Table de fraisage horizontale

• Longueur de la table 400 millimètres
• Largeur de la table 120 millimètres
• Jeu minimum de la broche verticale - table de fraisage 0 millimètres
• Jeu maximum entre la broche verticale et la table de fraisage 275 millimètres
• Taille de la rainure en T 10 millimètres
• Nombre de rainures en T 3
• Espacement des rainures en T 35 millimètres

Normes et certifications

Norme DIN EN 55011

Niveau EMC C1

Axes

• Manuel de l'axe X 220 millimètres
• Manuel de l'axe Y 160 millimètres
• Manuel de l'axe Z 210 millimètres

Broche verticale

• Portée 170 millimètres
• Mandrin de broche MT 2 / M10
• Plage de vitesse 100 – 3000 min¯¹
• Nombre de vitesses 2
• Contrôle de vitesse ajustable électroniquement
• Barre de serrage M 10
• Fonctionnement normal de la broche verticale 0,5 kW
• Tête de fraisage avec plage de rotation dans le plan Z-X ± 90°
• Trace de plume 50 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin conique MK 2 / B16
• Barre de traction M 10
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse à variateur de vitesse BF 16 Vario OPTIMUM est adaptée pour :

• Usinage des métaux
• Fabrication de composants
• Prototypage
• Maintenance industrielle
• Artisanat et modélisme
