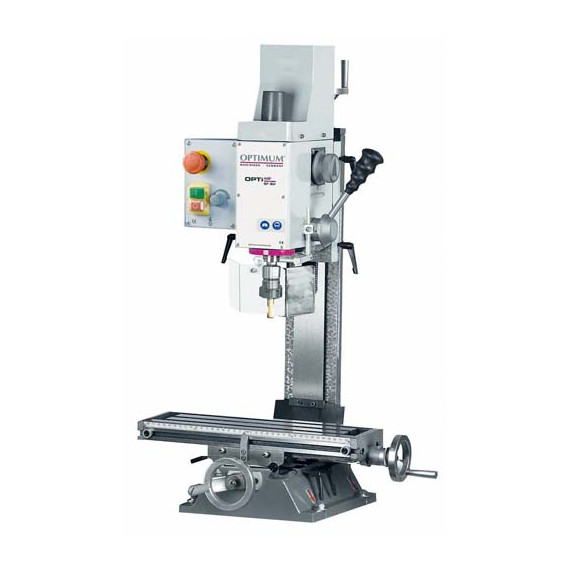

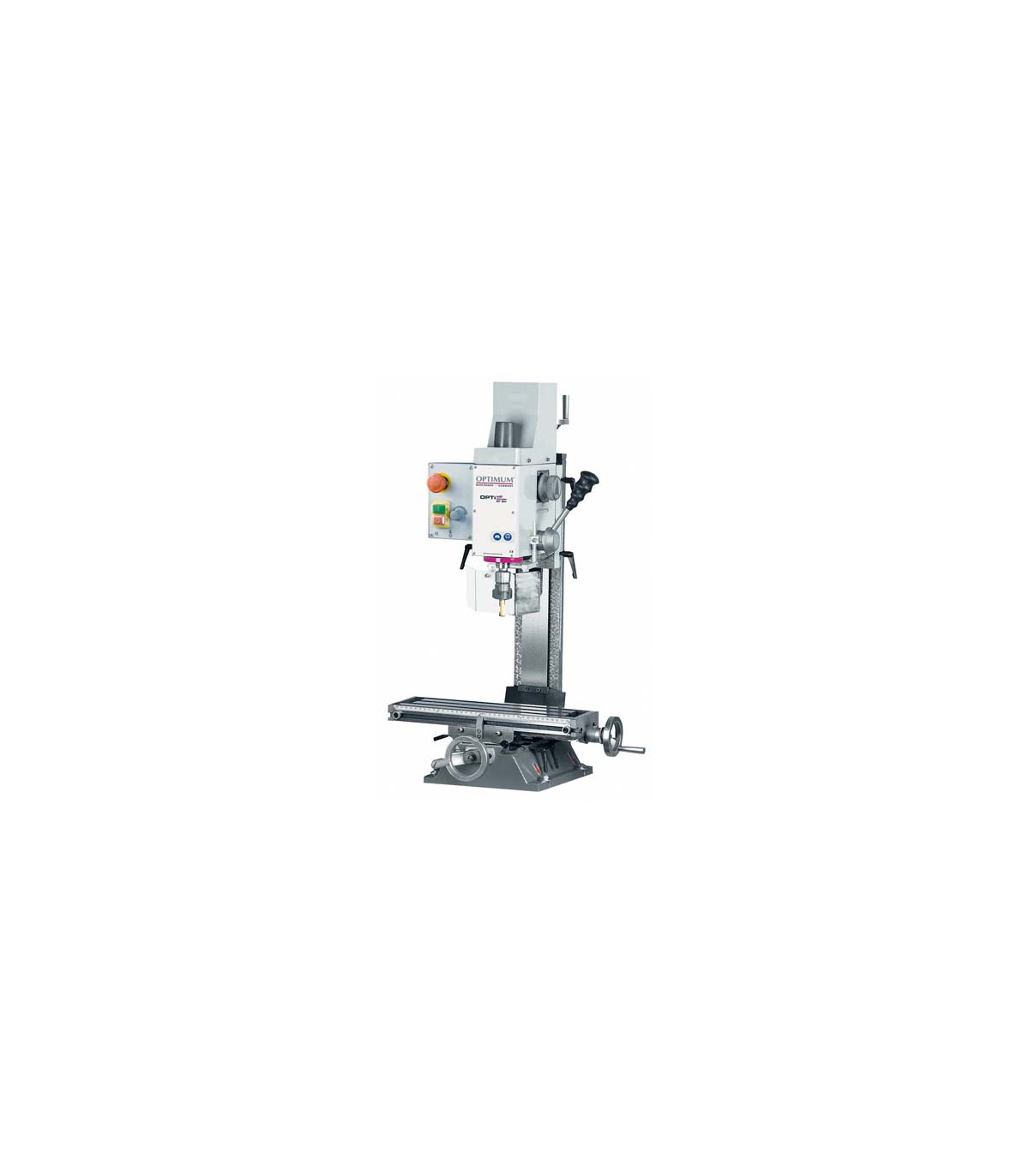

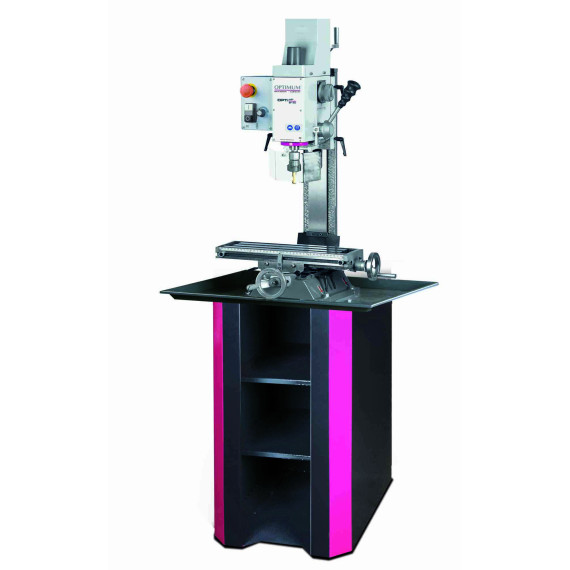

Fresadora com variador de velocidade BF 16 Vario OPTIMUM

Fresadora com variador de velocidade BF 16 Vario OPTIMUM. A fresadora BF 16 Vario OPTIMUM oferece versatilidade em aplicações, com um cabeçote inclinável a ± 90°, velocidade variável de 100 a 3.000 min-1 e um design seguro e estável. Com características como porta-ferramentas MK 2 e painel protetor ajustável, é ideal para trabalhos precisos. Sua coluna deslizante e mesa maciça garantem um fresamento limpo e eficaz. Com dimensões compactas e um peso de 62 kg, é perfeita para oficinas que buscam qualidade e desempenho.

CARACTERÍSTICAS

• Possibilidades de aplicação versáteis
• Relação de transmissão de duas etapas
• Porta-ferramentas MK 2
• Eletrônica de segurança na versão de 24 volts
• Filtro EMC classe C1
• O cabeçote de perfuração e fresamento pode ser inclinado ± 90° de ambos os lados, permitindo perfurar e fresar em posição angular conforme necessário.
• Painel protetor de grande tamanho e altura regulável com microinterruptor
• Entrega precisa por meio de anéis de escala posicionáveis em todos os volantes
• Unidade de operação simples e clara com interruptor de ligar e desligar, potenciômetro e interruptor de impacto de parada de emergência
• Velocidade infinitamente variável de 100 a 3.000 min-1
• Alta concentricidade medida por rolamento de rolos cônicos melhor que 0,015 mm no eixo oco
• Coluna estável com guia de cauda de milano por meio de barras de cunha ajustáveis nos 3 eixos
• Jogo no eixo de alimentação regulável e ajustável.
• Coluna deslizante lateralmente para aplicações estendidas
• Mesa transversal maciça com ranhuras em T e canal de refrigeração, bem como batentes finais ajustáveis
• Escala longitudinal integrada na mesa transversal
• Todos os percursos podem ser lidos em escalas.
• Padrão de fresamento limpo por meio de guias fixadas individualmente

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 505 milímetros
• Largura/profundidade aprox. 465 milímetros
• Altura aprox. 795 milímetros
• Peso aproximado. 62 quilos

Saída de perfuração/fresamento

• Tamanho máximo do cabeçote de fresamento 52 milímetros
• Fresa de eixo de tamanho máximo 20 milímetros
• Aço de alto desempenho para perfuração (S235JR) 16 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 12 milímetros

Dados elétricos

• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Mesa de fresamento horizontal

• Comprimento da mesa 400 milímetros
• Largura da mesa 120 milímetros
• Folga mínima do eixo vertical - mesa de fresamento 0 milímetros
• Folga máxima entre o eixo vertical e a mesa de fresamento 275 milímetros
• Tamanho da ranhura em T 10 milímetros
• Número de ranhura em T 3
• Espaçamento de ranhuras em T 35 milímetros

Normas e certificações

Padrão DIN EN 55011

Nível EMC C1

Eixos

• Manual do eixo X 220 milímetros
• Manual do eixo Y 160 milímetros
• Manual do eixo Z 210 milímetros

Eixo vertical

• Alcance 170 milímetros
• Mandril de eixo MT 2 / M10
• Faixa de velocidade 100 – 3000 min¯¹
• Número de marchas 2
• Controle de velocidade ajustável eletronicamente
• Barra de aperto M 10
• Funcionamento normal do eixo vertical 0,5 kW
• Cabeçote de fresamento com faixa de giro no plano Z-X ± 90°
• Traço de pluma 50 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Mandril cônico MK 2 / B16
• Barra de tração M 10
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora com variador de velocidade BF 16 Vario OPTIMUM é adequada para:

• Usinagem de Metais
• Fabricação de Componentes
• Prototipagem
• Manutenção Industrial
• Artesanato e Modelismo
