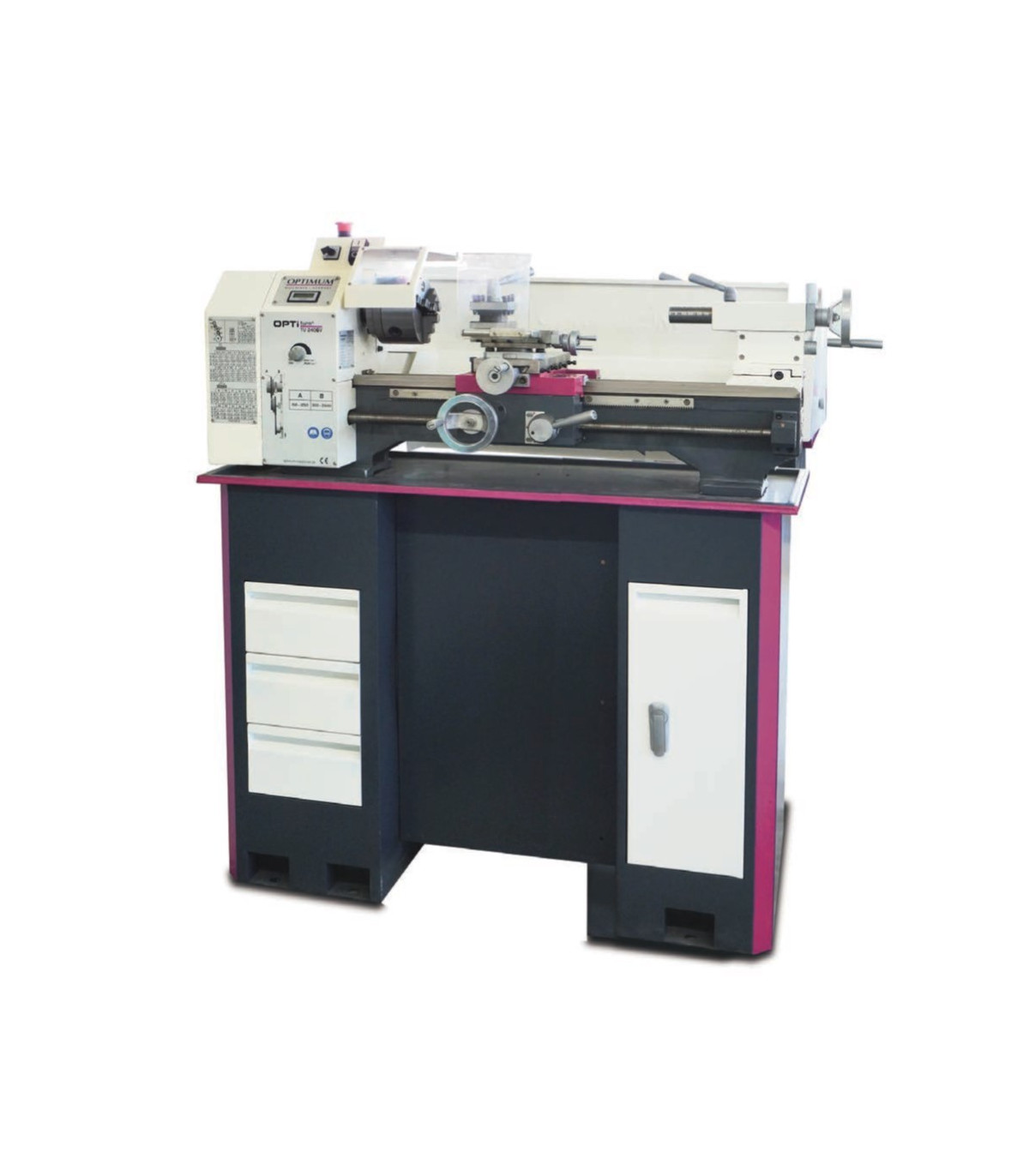

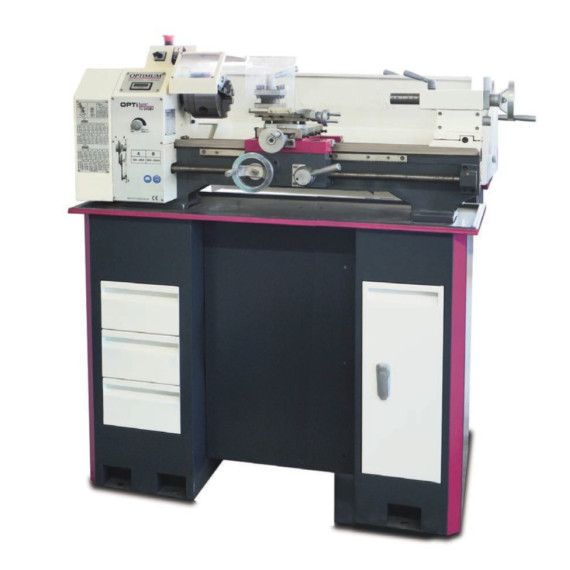

Präzisionsdrehmaschine für die anspruchsvollsten Anwender TU 2406 OPTIMUM

Präzisionsdrehmaschine für die anspruchsvollsten Benutzer TU 2406 OPTIMUM. Die Präzisionsdrehmaschine TU 2406 OPTIMUM ist ideal für anspruchsvolle Benutzer. Präzise gefertigt, garantiert sie eine Überkonzentrizität von mehr als 0,009 mm, verfügt über trapezförmige Spindeln und P5-Lager. Ihr Design umfasst Feineinstellungen und ein vierfaches Werkzeughaltersystem sowie ein intuitives Bedienfeld. Mit Schnellverstellung und Not-Aus bietet sie Stabilität und umfangreiches Zubehör. Ihre Abmessungen betragen 1250x594x484 mm und sie wiegt 127 kg, mit einer Motorleistung von 0,75 kW bei 230 V.

MERKMALE

• Präzise gefertigt
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konzentrizität der Spindelspitze besser als 0,009 mm
• Gewickelte trapezförmige Spindeln
• Spindel gelagert in zwei gesinterten Lagern
• Zwei Kegelrollenlager in Qualität P5
• Präzise gefertigter Schlitten
• Verstellbare Feineinstellräder 0,04 / 0,01 mm
• Vierfaches Werkzeughaltersystem
• Alle Führungen sind mit Keilstreifen einstellbar.
• Konzentrizität - Spannfutter besser als 0,05 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehbearbeitung
• Rechts-/Linksdrehung umschaltbar am Bedienfeld
• Verstellbarer Mitnehmer für konisches Drehen ± 5 mm
• Mitnehmer und Feineinstellrad mit einstellbarem Maßstab von 0,02 mm
• Schnellverstellung, einfach und werkzeuglos über Hebel.
• Not-Aus-Schalter
• Axiallager
• Umfangreiches Zubehör
• Drehfutter mit 3 Backen im Standardlieferumfang enthalten
• Stabiler Wert

TU 2406V

• Geschwindigkeitswechsel leicht über Potentiometer einstellbar
• Digitale Geschwindigkeitsanzeige
• EMC-Filterklasse C1

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1250 Millimeter
• Breite/Tiefe ca. 594 Millimeter
• Höhe ca. 484 Millimeter
• Gewicht ca. 127 Kilogramm

Elektrische Daten

• Antriebsleistung 0,75 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Gewinde

• Metrisches Gewinde 0,4 – 3,5 mm/Umdrehung
• Anzahl metrischer Gewinde 14
• Imperiales Gewinde 44 – 10 Gg/1"
• Anzahl imperialer Gewinde 12

Geschwindigkeitsbereich

• Anzahl der Gänge 6
• Geschwindigkeitsbereich 125 – 2000 min¯¹

Spindel

• Spindelstock zylindrisch Ø 52 mm
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs 21 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Spindelkonus MK 3

Mitnehmer

• Mitnehmer MK 2
• Stiftweg 60 Millimeter

Achsen

• Obere Schlittenverlagerung 75 Millimeter
• Querschlittenweg 120 Millimeter
• Reiseweg des Werkzeugträgers 550 Millimeter

Arbeitsbereiche

• Maximale Höhe 125 Millimeter
• Maximale Breite 550 Millimeter
• Drehdurchmesser über der Maschinenbank 250 Millimeter
• Schwenkdurchmesser über dem Planungswagen 148 Millimeter
• Breite des Bettes 133 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrale Anregung
• Fester Zentrierpunkt MK 2 und MK 3
• Schutzwand
• Frittierpfanne
• Vierfaches Werkzeughaltersystem
• Gangwechselset
• Betriebswerkzeug

Die Präzisionsdrehmaschine für die anspruchsvollsten Benutzer TU 2406 OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Hobby und Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die Emission elektromagnetischer Störungen von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend, um die Einhaltung bei der Konstruktion und Nutzung von Geräten zu gewährleisten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
