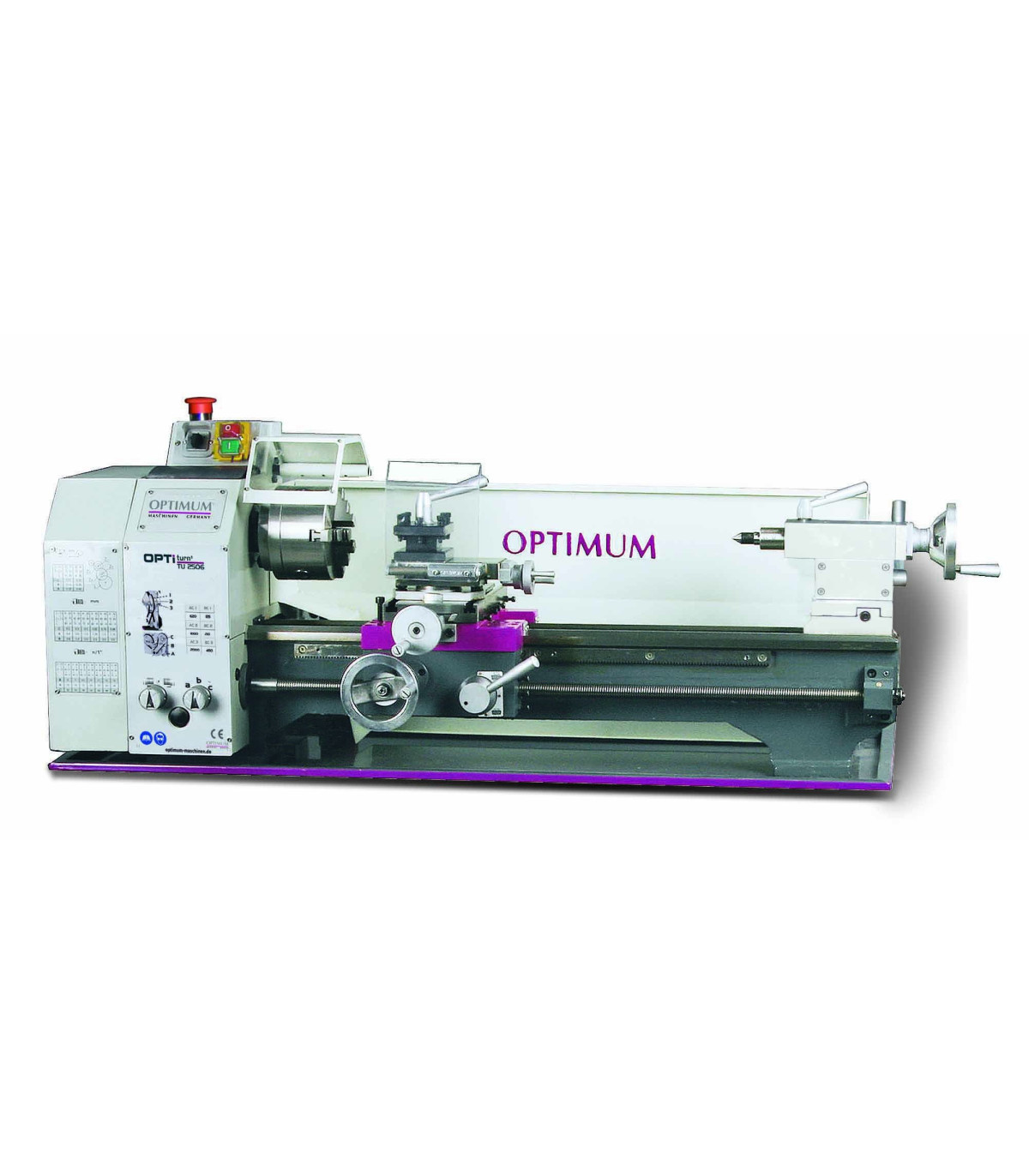

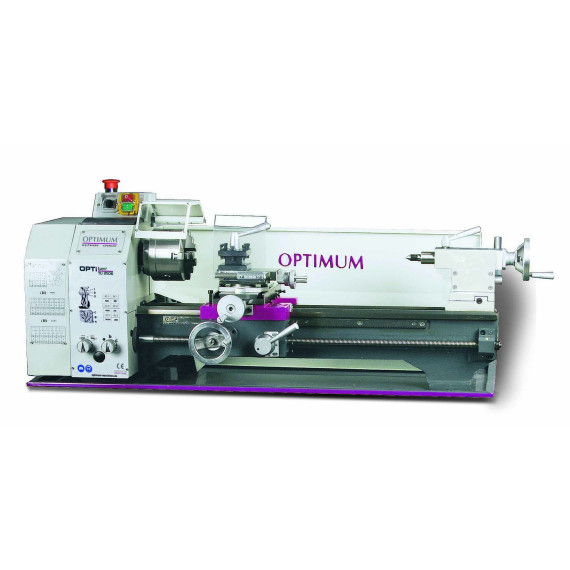

Zentral-Drehmaschine mit Vorschaltgetriebe TU 2506 230 V OPTIMUM

Drehmaschine mit Präzision der Konzentrizität TU 2506 230 V OPTIMUM. Die Drehmaschine TU 2506 230 V OPTIMUM bietet eine außergewöhnliche Präzision mit einer Spindelkonzentrizität von ≤ 0,009 mm. Ihr leistungsstarker, wartungsfreier Motor und die verstellbaren Führungen garantieren eine optimale Leistung. Sie wird mit einem 3-Backenfutter, einem vierfachen Werkzeughalter und einem verstellbaren Gegenpunkt für konisches Drehen geliefert. Mit einem Gussbett und werkzeuglosem Schnellverstellung ist sie ideal für anspruchsvolle Arbeiten. Darüber hinaus verfügt sie über ein verstellbares Geschwindigkeitswechsel-System und ist vollständig ausgestattet für sofortige Produktivität.

MERKMALE

• Präzise gefertigt
• Leistungsstarker und wartungsfreier Motor
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konzentrizität der Spindelspitze ≤ 0,009 mm
• Konzentrizität im Drehfutter ≤ 0,04 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Spindel in zwei gesinterten Lagern gelagert
• Alle Führungen sind mit Keilleisten einstellbar.
• Rechts-/Linkslauf umschaltbar am Bedienfeld
• Gewindespindeln gewalzt
• Vorschublager
• Kegelrollenlager in Qualität P5
• Hauptspindel gehärtet, montiert auf einstellbaren Präzisions-Kegelrollenlagern
• Härtete Spindelnase mit Spindelloch von Ø 26 mm
• Handräder am Wagen mit fein einstellbarer Skala 0,04 / 0,01 mm
• Obere Schlitten gleitet über Querwagen
• Späneabweiser an der oberen Schlittenführung
• Stark gerilltes Gussbett, induktionsgehärtet und präzise geschliffen
• Verstellbarer Gegenpunkt für konisches Drehen ± 5 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung des Gegenpunkts über einen Spannhebel
• Not-Aus-Schalter
• Vierfacher Werkzeughalter
• 3-Backen-Drehfutter im Standardlieferumfang enthalten
• Schaltgetriebe im Standardlieferumfang für Gewindeschneiden enthalten
• Voll ausgestattet, sodass der Benutzer sofort nach der Inbetriebnahme produktiv sein kann.
• TU 2506VB: Geschwindigkeitswechsel einfach über Potentiometer einstellbar

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1250 Millimeter
• Breite/Tiefe ca. 585 Millimeter
• Höhe ca. 475 Millimeter
• Gewicht ca. 138 Kilogramm

Elektrische Daten

• Antriebsleistung 0,75 kW
• Versorgungsspannung 230 V
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,07 – 0,4 mm/U
• Anzahl der Längsvorschübe 6

Gewinde

• Metrisches Gewinde 0,2 – 4 mm/U
• Anzahl der metrischen Gewinde 21
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Drehzahlbereich

• Anzahl der Gänge 6 Gänge
• Drehzahlbereich 125 – 2000 min¯¹

Spindel

• Spindelbacken kurzer Kegel
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs 26 Millimeter
• Maximale Werkzeughalterhöhe 12 Millimeter
• Kegel der Spindel MT 4

Gegenpunkt

• Abwurf MK 2
• Stiftlänge 65 Millimeter
• Durchmesser des Stifts 30 Millimeter

Achsen

• Obere Schlittenverlagerung 70 Millimeter
• Querwagenverlagerung 110 Millimeter
• Reitstock für Wagenverlagerung 550 Millimeter

Arbeitsbereiche

• Maximale Höhe 125 Millimeter
• Maximale Breite 550 Millimeter
• Drehdurchmesser über dem Maschinenbett 246 Millimeter
• Schwenkdurchmesser über dem Planungswagen 149 Millimeter
• Breite des Bettes 134 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrale Anregung
• Fester Zentrierpunkt MK 2 und MK 4
• Vierfacher Werkzeughalter von 12 mm
• HSS-Drehwerkzeug
• Trennwand
• Frittierpfanne
• Schaltgetriebe
• Betriebswerkzeug

Die Drehmaschine mit Präzision der Konzentrizität TU 2506 230 V OPTIMUM eignet sich für:

• Bearbeitung von Teilen
• Prototyping
• Heimwerken
• Bildung
• Handwerksindustrie
