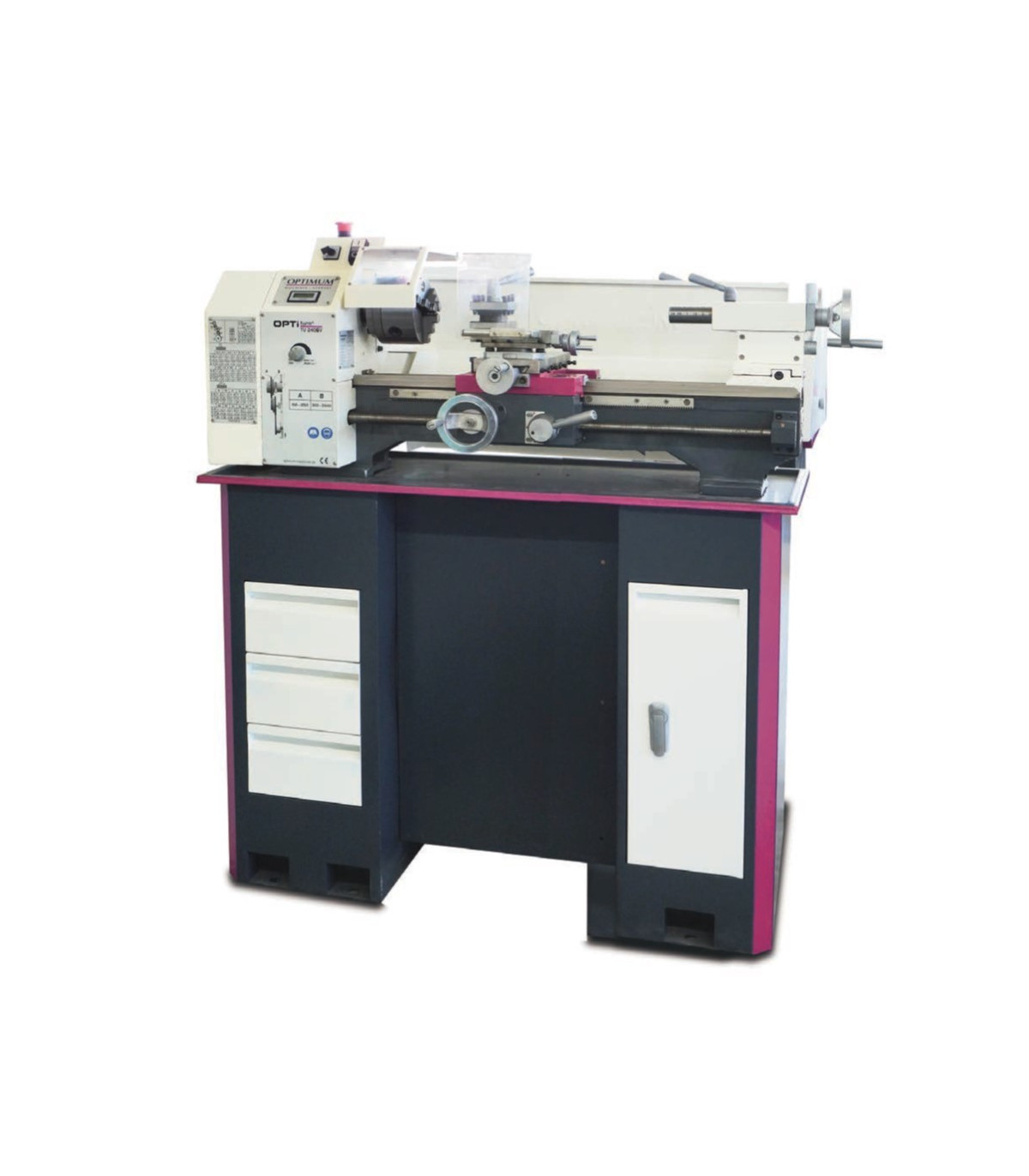

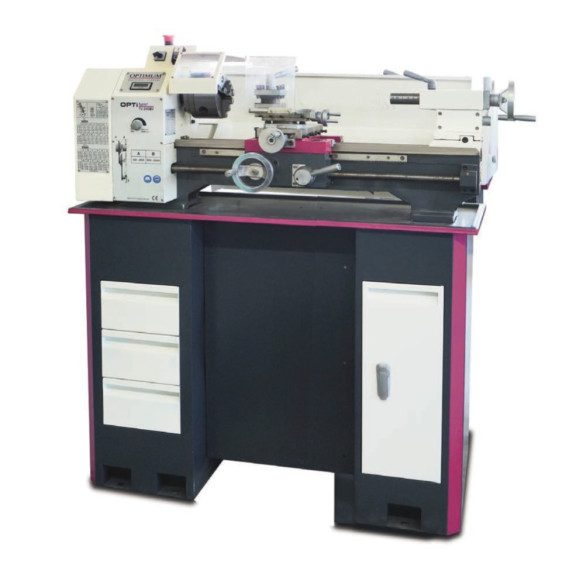

Tischdrehmaschine TU 2406 Vario OPTIMUM

Tischdrehmaschine TU 2406 Vario OPTIMUM. Die Tischdrehmaschine TU 2406 Vario OPTIMUM zeichnet sich durch ihre Präzision in der Herstellung und ihre gehärtete Z-Achse aus. Mit einer Spitzenkonzentrizität von besser als 0,009 mm und einer in gesinterten Lagern gelagerten Spindel garantiert sie eine außergewöhnliche Leistung. Ihr präzise gefertigter Schlitten und die verstellbaren Handräder ermöglichen eine einfache Handhabung. Sie umfasst ein vierfaches Werkzeughalter, ein 3-Backenfutter und ein verstellbares Gegenlager. Mit einem Motor von 1,1 kW und einem digitalen Display ist sie ideal für anspruchsvolle Arbeiten.

MERKMALE

• Präzise gefertigt
• Gehärtete und geschliffene Z-Achse
• Garantierte Spitzenkonzentrizität der Spindel besser als 0,009 mm
• Gewindespindeln gewalzt
• Spindel in zwei gesinterten Lagern gelagert
• Zwei Kegelrollenlager in Qualität P5
• Präzise gefertigter Schlitten
• Handräder mit fein einstellbarem Maß 0,04 / 0,01 mm
• Vierfaches Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Konzentrizität - Futter besser als 0,05 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Rechts-/Linkslauf umschaltbar am Bedienfeld
• Gegenlager für konisches Drehen verstellbar ± 5 mm
• Gegenlager und Handrad mit fein einstellbarem Maß von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung über Feststellhebel.
• Not-Aus-Schalter
• Drücklager
• Umfangreiches Zubehör
• 3-Backenfutter im Standardlieferumfang enthalten
• Stabiler Wert

TU 2406V

• Geschwindigkeitswechsel leicht über Potentiometer einstellbar
• Digitale Geschwindigkeitsanzeige
• EMC-Filter Klasse C1

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1250 Millimeter
• Breite/Tiefe ca. 594 Millimeter
• Höhe ca. 484 Millimeter
• Gewicht ca. 125 Kilogramm

Elektrische Daten

• Motorleistung 1,1 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Gewinde

• Metrischer Gang 0,4 – 3,5 mm/Umdrehung
• Anzahl metrischer Gänge 14
• Imperiales Gewinde 44 – 10 Gg/1"
• Anzahl imperialer Gänge 12

Drehzahlbereich

• Anzahl der Gänge 2
• Drehzahlbereich 150 – 2500 min¯¹
• Drehzahlregelung elektronisch einstellbar

Spindel

• Spindelbacken zylindrisch Ø 52 mm
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs 21 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Spindelkonus MK 3

Normen und Zertifizierungen

• Standard DIN EN 55011
• EMC-Niveau C1

Gegenlager

• Wurf MK 2
• Stichmaß 60 Millimeter

Achsen

• Obere Verfahrensschlitten 75 Millimeter
• Querschlitten 120 Millimeter
• Reise-Sattel 550 Millimeter

Arbeitsbereiche

• Maximale Höhe 125 Millimeter
• Maximale Breite 550 Millimeter
• Drehdurchmesser über der Maschinenbank 250 Millimeter
• Schwingdurchmesser über dem Planungswagen 148 Millimeter
• Breite des Bettes 133 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrale Anregung
• Fester Zentrierpunkt MK 2 und MK 3
• Wand
• Frittierpfanne
• Vierfaches Werkzeughalter
• Gangwechselset
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Tischdrehmaschine TU 2406 Vario OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Konformität bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
