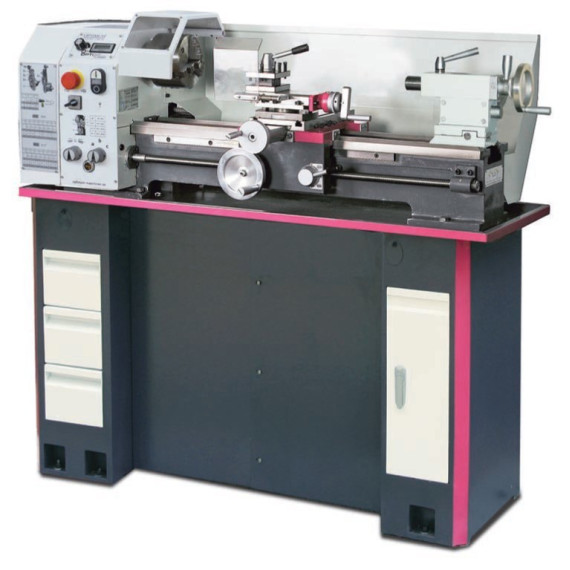

Präzisionsdrehmaschine für Metall TU 2506 400 V OPTIMUM

Präzisionsdrehmaschine für Metall TU 2506 400 V OPTIMUM. Die Drehmaschine TU 2506 400 V OPTIMUM zeichnet sich durch ihre Präzision mit einer Spindelkonzentrizität von ≤ 0,009 mm aus. Ihr leistungsstarker wartungsfreier Motor, verstellbare Führungen und ein Gussbett aus Grauguss sorgen für optimale Leistung. Sie umfasst einen 3-Backenfutter, einen vierschneidigen Werkzeughalter und einen verstellbaren Mitnehmer für konisches Drehen. Darüber hinaus verfügt sie über ein Geschwindigkeitswechsel- und Schnellverstellungssystem ohne Werkzeuge, das es dem Benutzer ermöglicht, sofort produktiv zu sein.

MERKMALE

• Präzise gefertigt
• Leistungsstarker und wartungsfreier Motor
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konzentrizität der Spindelspitze ≤ 0,009 mm
• Konzentrizität im Drehfutter ≤ 0,04 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Spindel gelagert in zwei gesinterten Lagern
• Alle Führungen sind mit Keilleisten einstellbar.
• Rechts-/Linkslauf umschaltbar am Bedienfeld
• Gewindespindeln gewalzt
• Vorschublager
• Kegelrollenlager in Qualität P5
• Hauptspindel gehärtet, montiert auf einstellbaren Präzisionskegelrollenlagern
• Härtete Spindel mit Spindelbohrung von Ø 26 mm
• Handräder am Wagen mit fein einstellbarer Skala 0,04 / 0,01 mm
• Obere Wagen gleitend über Querwagen
• Spänehschutz an der oberen Schlittenführung
• Stark gerilltes Prisma-Gussbett, induktionsgehärtet und präzise geschliffen
• Verstellbarer Mitnehmer für konisches Drehen ± 5 mm
• Mitnehmer und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung des Mitnehmers über einen Spannhebel
• Not-Aus-Schalter
• Vierschneidiger Werkzeughalter
• 3-Backen-Drehfutter im Standardlieferumfang enthalten
• Schaltgetriebe im Standardlieferumfang für Gewindeschneiden enthalten
• Voll ausgestattet, was es dem Benutzer ermöglicht, sofort nach der Inbetriebnahme produktiv zu sein.
• TU 2506VB: Geschwindigkeitswechsel leicht einstellbar über Potentiometer

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1250 Millimeter
• Breite/Tiefe ca. 585 Millimeter
• Höhe ca. 475 Millimeter
• Gewicht ca. 138 Kilogramm

Elektrische Daten

• Motorleistung 0,75 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,07 – 0,4 mm/Umdrehung
• Anzahl der Längsvorschübe 6

Gewinde

• Metrisches Gewinde 0,2 – 4 mm/Umdrehung
• Anzahl der metrischen Gewinde 21
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Geschwindigkeitsbereich

• Anzahl der Gänge 6 Gänge
• Geschwindigkeitsbereich 125 – 2000 min¯¹

Spindel

• Spindelbacken kurzer Kegel
• Durchmesser der Spindelbohrung/Durchmesser des Stangenübergangs 26 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Kegel der Spindel MT 4

Mitnehmer

• Mitnehmer MK 2
• Stiftlänge 65 Millimeter
• Durchmesser des Stiftes 30 Millimeter

Achsen

• Obere Schlittenverlagerung 70 Millimeter
• Querwagenverlagerung 110 Millimeter
• Wagenstuhlverlagerung 550 Millimeter

Arbeitsbereiche

• Maximale Höhe 125 Millimeter
• Maximale Breite 550 Millimeter
• Drehdurchmesser über dem Maschinenbett 246 Millimeter
• Schwenkdurchmesser über dem Planungswagen 149 Millimeter
• Breite des Bettes 134 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrale Anregung
• Fester Zentrierpunkt MK 2 und MK 4
• Vierschneidiger Werkzeughalter von 12 mm
• HSS-Drehwerkzeug
• Trennwand
• Frittierpfanne
• Getriebewechselset
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Präzisionsdrehmaschine für Metall TU 2506 400 V OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
