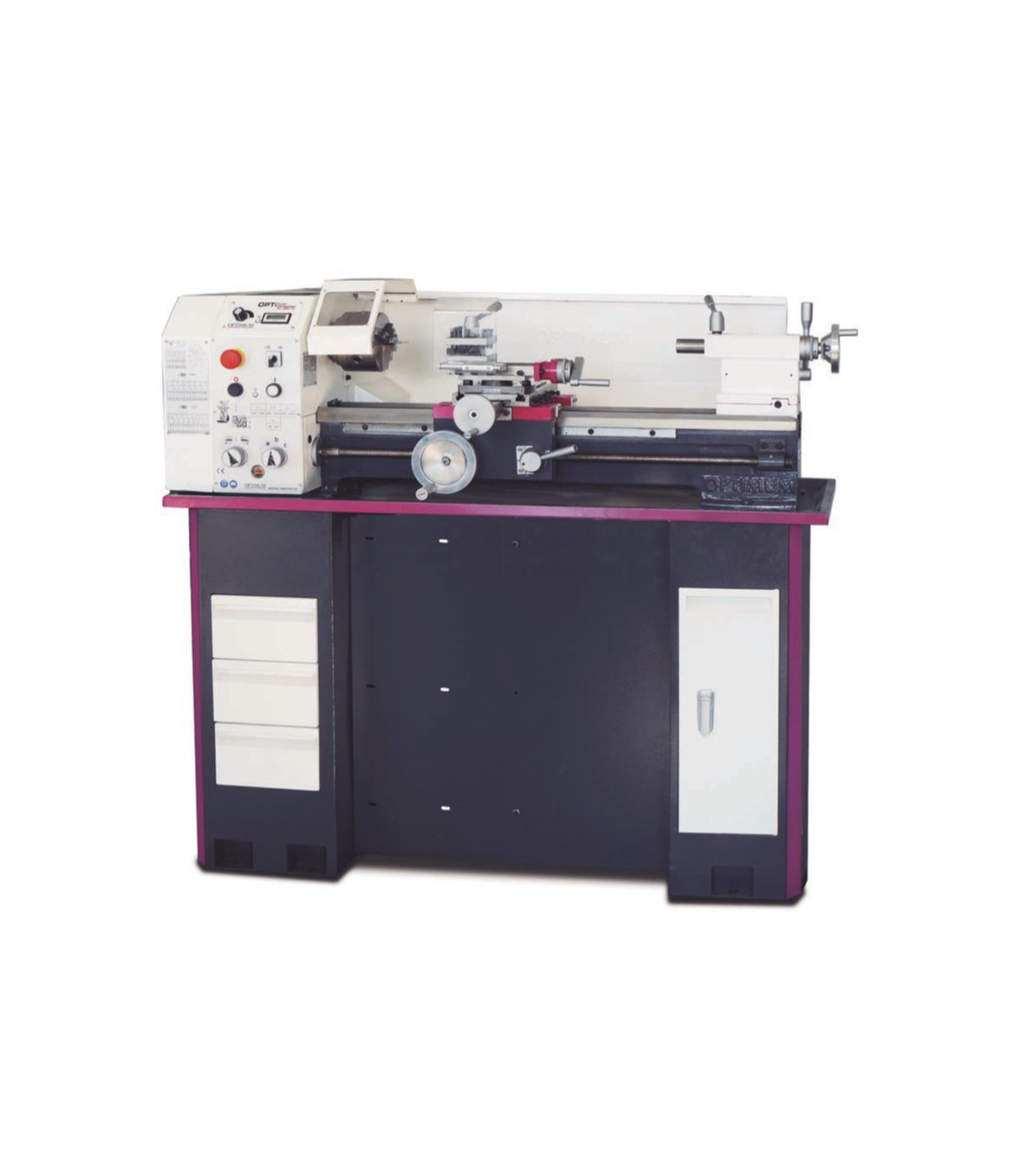

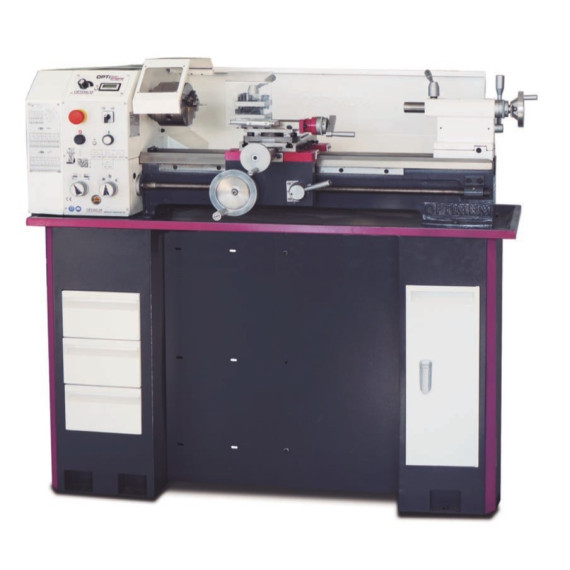

Präzisionsdrehmaschine TU 2807 230 V OPTIMUM

Drehmaschine mit Präzision der Konzentrizität TU 2807 230 V OPTIMUM. Die Drehmaschine TU 2807 230 V OPTIMUM bietet eine präzise Bearbeitung mit einer besseren Konzentrizität als 0,009 mm. Ihr leistungsstarker wartungsfreier Motor und das Graugussbett garantieren eine überlegene Leistung. Sie umfasst ein 3-Backenfutter und einen vierfachen Werkzeughalter. Mit einem sanften Getriebesystem und schneller Einstellung ermöglicht sie eine effiziente und produktive Nutzung. Darüber hinaus verfügt sie über eine rechts/links drehbare Funktion und einen verstellbaren Gegenpunkt für konisches Drehen, ideal für anspruchsvolle Arbeiten von Anfang an.

MERKMALE

• Präzise Bearbeitung
• Leistungsstarker und wartungsfreier Motor
• Stark gerilltes Graugussbett, induktionsgehärtet und präzise geschliffen
• Sanft laufendes Vorschaltgetriebe mit abgerundeten Zahnrädern, die in einem Ölbad arbeiten
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konzentrizität der Spindelspitze besser als 0,009 mm
• Konzentrizität im Drehfutter besser als 0,04 mm
• Automatischer Antrieb für Längs-/Vorschubspindel
• Vorschubspindel für Gewindeschneiden oder automatisches Längsdrehen
• Vierfacher Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts/links umschaltbare Drehung am Bedienfeld
• Härtete Hauptspindel, montiert auf einstellbaren Präzisionskegelrollenlagern
• Kegelrollenlager in Qualität P5
• Härtete Spindelspitze mit Spindelloch von Ø 26 mm
• Gewindespindeln
• Späneabweiser an der oberen Schlittenführung
• Oberschlitten gleitet über den Querwagen
• Verstellbarer Gegenpunkt für konisches Drehen ± 5 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung über eine Spannhebel.
• Spindel in zwei gesinterten Lagern gelagert
• Getriebewechsel im Standardlieferumfang für Gewindeschneiden
• Handräder am Wagen mit fein einstellbarer Skala 0,04 / 0,01 mm
• Drücklager
• 3-Backen-Drehfutter im Standardlieferumfang enthalten
• Not-Aus-Schalter
• Voll ausgestattet, was es dem Benutzer ermöglicht, sofort nach der Inbetriebnahme produktiv zu sein.

TU 2807V

• Leiser, leistungsstarker, bürstenloser Gleichstromantrieb mit hervorragenden Steuereigenschaften
• Hochpräzise Stahlbeschichtung für höhere Geschwindigkeiten.
• Einfach einstellbare Geschwindigkeitsänderung über Potentiometer
• Digitale Geschwindigkeitsanzeige

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1370 Millimeter
• Breite/Tiefe ca. 640 Millimeter
• Höhe ca. 535 Millimeter
• Gewicht ca. 196 Kilogramm

Elektrische Daten

• Motorleistung 0,85 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,07 – 0,4 mm/Umdrehung
• Anzahl der Längsvorschübe 6

Gewinde

• Metrisches Gewinde 0,2 – 3,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 18
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Geschwindigkeitsbereich

• Anzahl der Gänge 6
• Geschwindigkeitsbereich 150 – 2000 min¯¹

Spindel

• Spindelbacken kurzer Kegel
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs 26 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Kegel der Spindel MT 4

Gegenpunkt

• Gegenpunkt MT 3
• Stiftweg 85 Millimeter
• Durchmesser des Stifts 30 Millimeter

Achsen

• Oberschlittenverfahrweg 60 Millimeter
• Querschlittenverfahrweg 160 Millimeter
• Wagenverfahrweg 580 Millimeter

Arbeitsbereiche

• Maximale Höhe 140 Millimeter
• Maximale Breite 700 Millimeter
• Drehdurchmesser über dem Maschinenbett 266 Millimeter
• Schwenkdurchmesser über dem Planungswagen 170 Millimeter
• Breite des Bettes 180 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• 3-Backen-Drehfutter Ø 125 mm, zentrierte Befestigung
• Fester Zentrierpunkt MK 2 und MK 4
• Vierfacher Stahlhalter von 12 mm
• HSS-Drehwerkzeug
• Wand
• Frittierpfanne
• Getriebewechsel
• Betriebswerkzeug

Die Drehmaschine mit Präzision der Konzentrizität TU 2807 230 V OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
