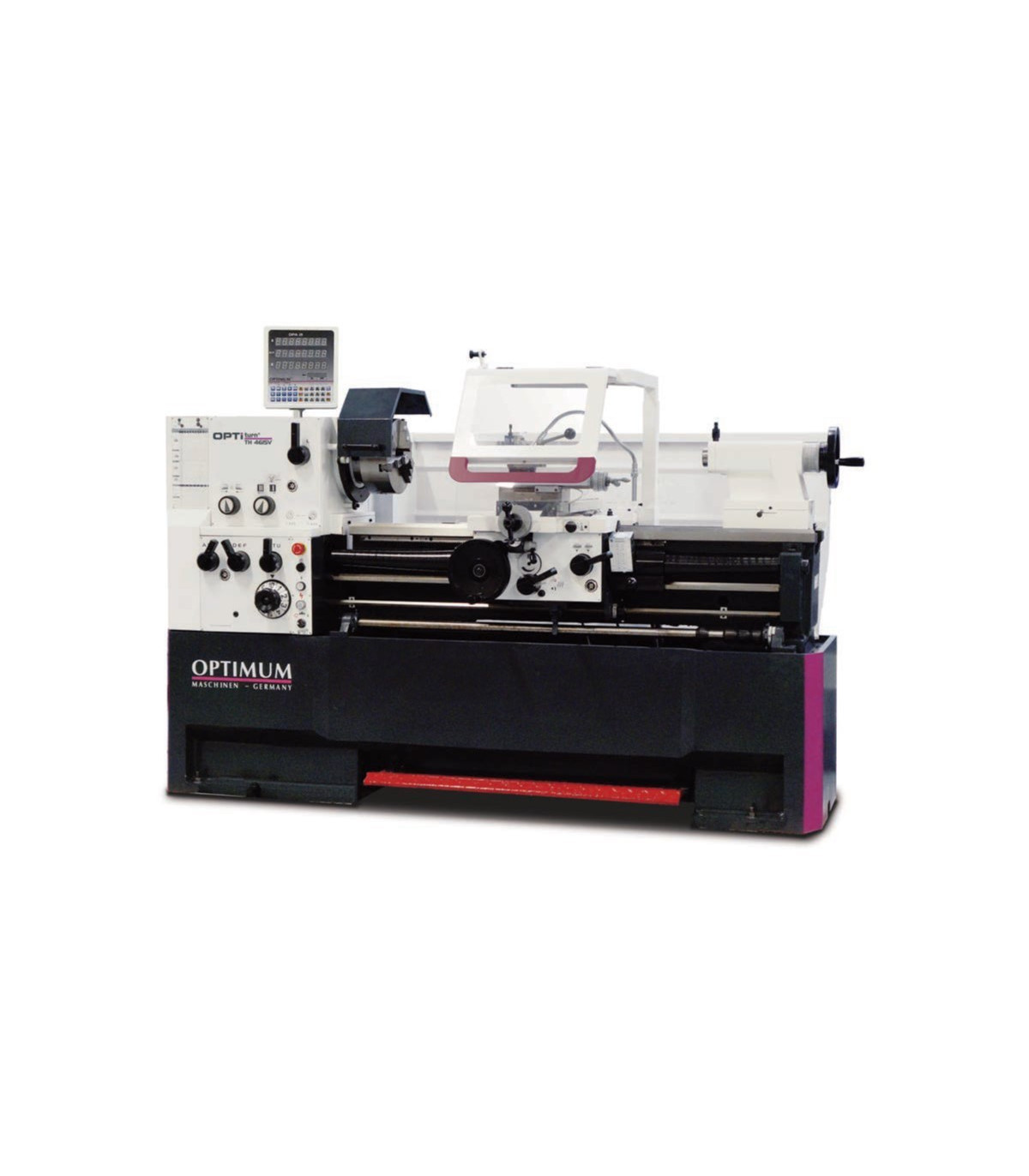

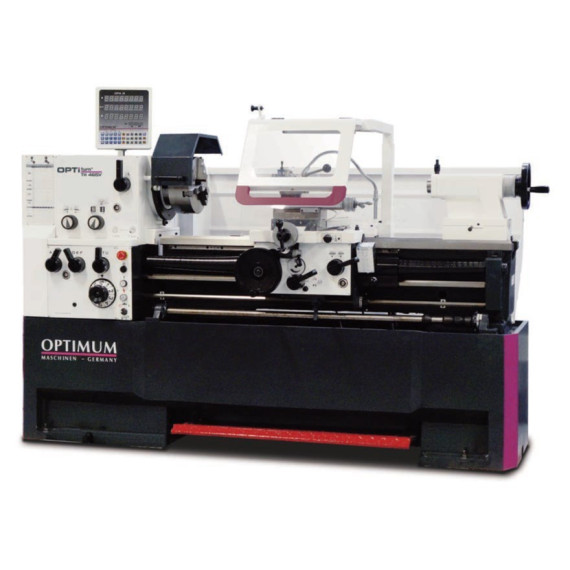

Bodenständiger Drehmaschine mit sanftem Betrieb TH 4615D OPTIMUM

Bankdrehautomaten mit sanfter Funktion TH 4615D OPTIMUM. Die Bankdrehautomaten TH 4615D OPTIMUM zeichnen sich durch ihre sanfte Funktion und Präzision aus. Mit einer gehärteten Z-Achsenführung garantiert sie eine Rundlaufgenauigkeit von ≤ 0,015 mm. Sie arbeitet im Ölbad und bietet eine einfache und sichere Einstellung über Gleitstücke und Handräder. Ihre Sicherheits-Elektronik mit zwei Kanälen und die Not-Aus-Einrichtung gewährleisten einen sicheren Betrieb. Darüber hinaus verfügt sie über ein effizientes Kühlsystem und ein robustes Design, ideal für anspruchsvolle Arbeiten.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze ≤ 0,015 mm
• Die Achsen, Räder und die Hauptspindel arbeiten in einem Ölbad.
• Vorschubschraubendeckel
• Präzise mechanisch bearbeitete Schlitten
• Alle Führungen sind über Gleitstücke einstellbar.
• Mechanische Schnittvorschubregelung des Bankenschlittens mit vier einstellbaren Exzenter
• Rechts-/Linksdrehung im Bett-Schlitten über umschaltbare Spindel
• Sicherheits-Elektronik mit zwei Kanälen
• Zentrale Schmierung im Bett-Schlitten
• Verstellbereich des oberen Schlittens ± 90
• Sanftlaufende, gehärtete und geschliffene Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Großer Späne-Schutz mit integrierter LED-Maschinenlampe
• Handräder mit einstellbarem Feinmaß 0,04 / 0,02 mm
• Sicherheits-Handräder mit Freilauffunktion gemäß EN23125 an den Achsen X und Z
• Hochgeschwindigkeits-Vorschubantrieb in geschlossener Bauweise, gehärtete und geschliffene Zahnräder und Achsen, die in einem Ölbad in Präzisionslagern arbeiten.
• Verstellbare Gewindeskala
• Verstellbarer Spitzenpunkt für konisches Drehen ± 10 mm
• Spitzenpunkt und Handrad mit einstellbarem Feinmaß von 0,025 mm
• Schnelle, einfache und werkzeuglose Einstellung des Spitzenpunkts über einen Spannhebel
• Kabelverlegung über Kabelschleppkette
• Stark gerippter Prisma-Bett, induktionsgehärtet und präzise aus Grauguss geschliffen
• Kühlgerät mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Not-Aus-Einrichtung mit Fußbetätigung

TECHNISCHE DATEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 125 Watt

Abmessungen und Gewichte

• Ungefähr Länge 2765 Millimeter
• Ungefähr Breite/Tiefe 1065 Millimeter
• Ungefähr Höhe 1550 Millimeter
• Ungefähr Gewicht 1810 Kilogramm

Elektrische Daten

• Antriebsleistung 5,5 kW
• Nennwert insgesamt 5,8 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,031 – 1,7 mm/U
• Anzahl der Längsvorschübe 42
• Planvorschubbereich 0,014 – 0,784 mm/U
• Anzahl der Planvorschübe 42

Gewinde

• Metrisches Gewinde 0,1 – 14 mm/U
• Anzahl der metrischen Gewinde 41
• Imperiales Gewinde 112 – 2 Gg/1"
• Anzahl der imperialen Gewinde 41
• Durchmessergewinde 4 – 112 ppp
• Anzahl der Durchmessergewinde 50
• Modulares Gewinde 0,1 – 7 mm/U
• Anzahl der modularen Gewinde 34

Drehzahlbereich

• Anzahl der Gänge 12
• Drehzahlbereich 25 – 2000 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 6
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 58 Millimeter
• Maximale Werkzeughalterhöhe 25 Millimeter
• Spindelkonus MT 6

Spitzenpunkt

• Spitzenpunkt MT 4
• Stiftlänge 130 Millimeter
• Durchmesser des Stifts 60 Millimeter

Achsen

• Obere Schlittenverlagerung 125 Millimeter
• Querschlittenverlagerung 285 Millimeter
• Reisebett für den Schlitten 1305 Millimeter

Arbeitsbereiche

• Maximale Höhe 230 Millimeter
• Maximale Breite 1560 Millimeter
• Drehdurchmesser über dem Maschinenbett 460 Millimeter
• Schwingdurchmesser über dem Bettträger 690 Millimeter
• Schwingdurchmesser über dem Planungswagen 270 Millimeter
• Drehhöhe über dem Bettträger 240 Millimeter
• Breite des Bettes 300 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Feste Unterstützung mit Öffnung Ø 25 - Ø 178 mm
• Drehbare Unterstützung mit Öffnung Ø 19 - Ø 114 mm
• LED-Licht für die Maschine
• Adapter MK6-MK4
• Nicht drehbarer Mittelpunkt MK4
• Nicht drehbarer, temperaturbeständiger Mittelpunkt MK4
• Schnellwechselstahlträger SWH 5-B
• Stahlträger 25 x 120 Typ D für quadratische Meißel von 20 mm
• Fadenbeobachtung
• Wechselgetriebe
• Getriebe für Gewindeschneider (metrisch)
• Erstbefüllung der Maschine mit Qualitätsöl
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Der Bankdrehautomaten mit sanfter Funktion TH 4615D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und Risiken von Ausfällen zu minimieren, die Verletzungen oder Schäden verursachen können. Sie definiert Leistungsstufen (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
