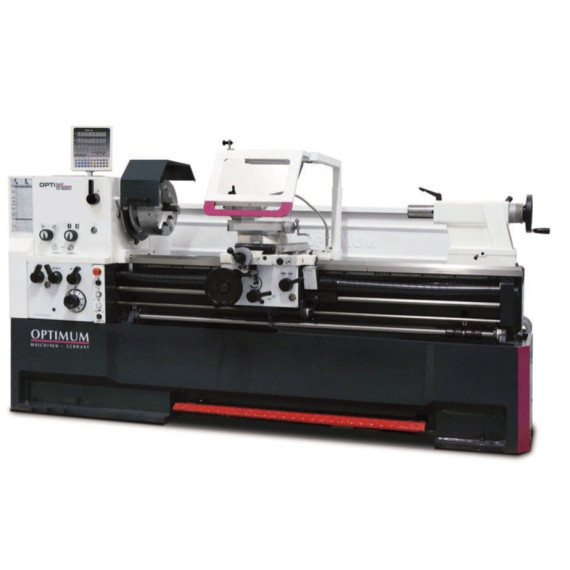

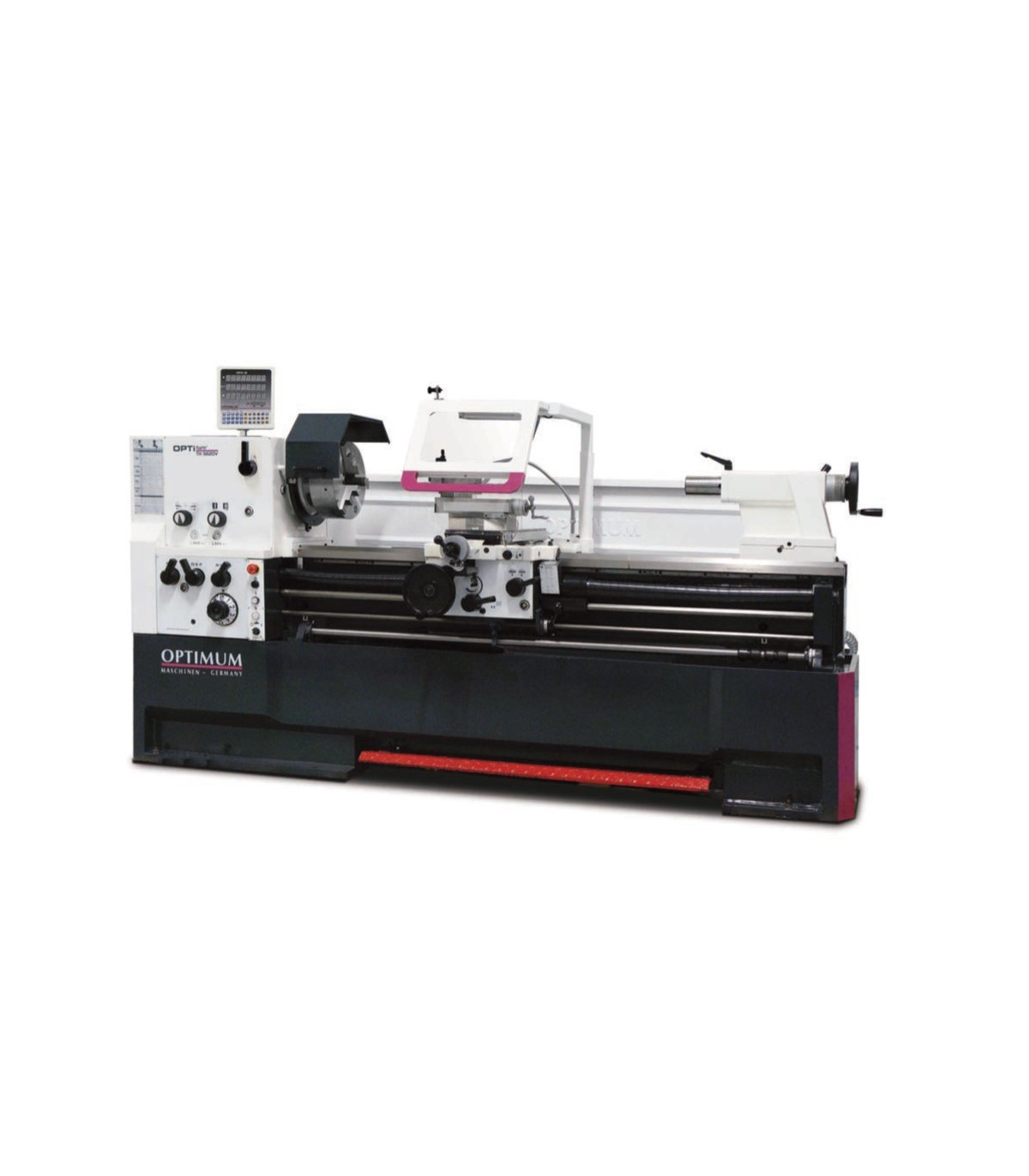

Bänktorn für Metallteile TU 5615D OPTIMUM

Bett-Drehmaschine für Metallteile TU 5615D OPTIMUM. Die Bett-Drehmaschine TU 5615D OPTIMUM ist ideal für Metallteile und bietet Präzision mit einer Konzentrität von ≤ 0,015 mm. Ihre Konstruktion umfasst verstellbare Führungen, Sicherheitselektronik und zentrale Schmierung. Die Achsen arbeiten im Ölbad, was Langlebigkeit gewährleistet. Zudem verfügt sie über einen verstellbaren Gegenpunkt und ein effizientes Kühlsystem. Ihr robustes Design und die Funktionalität ermöglichen eine einfache und sichere Handhabung, wodurch sie zu einem unverzichtbaren Werkzeug für anspruchsvolle Arbeiten wird.

MERKMALE

• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konzentrität der Spindelspitze ≤ 0,015 mm
• Spindelhalter Camlock DIN ISO 702-2 Nr. 8
• Abdeckung der Vorschraube
• Präzise mechanisierte Schlittenführung
• Alle Führungen sind über Gibs einstellbar.
• Rechts-/Linkslauf im Bett-Schlitten über Umschaltspindel umschaltbar
• Zwei-Kanal-Sicherheitselektronik
• Zentrale Schmierung im Bett-Schlitten
• Verstellbereich des oberen Schlittens ± 90
• Die Hauptspindel arbeitet im Ölbad
• Achsen und Räder arbeiten im Ölbad
• Sanft laufende, gehärtete, geschliffene Zahnräder, montiert mit 2 einstellbaren Präzisionskegelrollenlagern.
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Fein einstellbare Handräder 0,04 / 0,02 mm
• Sicherheitsräder mit Freilauffunktion gemäß EN23125 an den Achsen X und Z
• Härtete und geschliffene Zahnräder und Achsen, die in Ölbad in Präzisionslagern arbeiten.
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Hochgeschwindigkeits-Getriebes
• Not-Aus-Schalter, Motorüberlastschutzschalter, abschließbarer Hauptschalter
• Not-Aus-Einrichtung mit Fußbetätigung
• Verstellbarer Gegenpunkt für konisches Drehen ± 10 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,025 mm. Schnelle, einfache und werkzeuglose Einstellung über Spannhebel.
• Kabeltrasse für eine schonende Führung von Kabeln und Schläuchen
• Stark gerippter, induktionsgehärteter und präzise geschliffener Graugussbett
• Kühlgerät mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Verstellbare Skala für Gewindemaß

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 125 Watt

Abmessungen und Gewichte

• Länge ca. 2950 Millimeter
• Breite/Tiefe ca. 1150 Millimeter
• Höhe ca. 1650 Millimeter
• Gewicht ca. 2300 Kilogramm

Elektrische Daten

• Antriebsleistung 7,5 kW
• Gesamt-Nennwert 8,5 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,059 – 1,646 mm/U
• Anzahl der Längsvorschübe 35
• Planvorschubbereich 0,020 – 0,573 mm/U
• Anzahl der Planvorschübe 35

Gewinde

• Metrisches Gewinde 0,2 – 14 mm/U
• Anzahl der metrischen Gewinde 47
• Imperiales Gewinde 112 – 2 Gg/1"
• Anzahl der imperialen Gewinde 60
• Durchmessergewinde 4 – 112 Zähne
• Anzahl der Durchmessergewinde 50
• Modulares Gewinde 0,1 – 7 mm/U
• Anzahl der modularen Gewinde 34

Drehzahlbereich

• Anzahl der Gänge 12
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 8
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 80 Millimeter
• Maximale Höhe des Werkzeughalters 25 Millimeter
• Spindelkonus MT 7

Gegenpunkt

• Abwurf MK 5
• Stiftverlauf 180 Millimeter
• Durchmesser des Stifts 75 Millimeter

Achsen

• Obere Schlittenverlagerung 130 Millimeter
• Querschlittenverlagerung 316 Millimeter
• Reise-Sattel für Querschlitten 1210 Millimeter

Arbeitsbereiche

• Maximale Höhe 280 Millimeter
• Maximale Breite 1420 Millimeter
• Drehdurchmesser über dem Maschinenbett 560 Millimeter
• Schwenkdurchmesser über dem Bettträger 790 Millimeter
• Schwenkdurchmesser über dem Planungswagen 355 Millimeter
• Dreh-Länge über dem Bettträger 170 Millimeter
• Breite des Bettes 350 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Fester Fasenmaß Ø max. 165 mm
• Bewegliches Fasenmaß Ø max. 95 mm
• LED-Licht für die Maschine
• TH 5615D-TH 5630D: Reduzierhülse MK 7 / MK 5
• TH 5620V: Reduzierhülse Ø 113 mm / MK 5
• Fester Zentrierpunkt MK 5
• Fester und drehbarer Zentrierpunkt MK 5
• Schnellwechselstahlträger 7-C
• Stahlträger 32 x 150 Typ D für quadratische Meißel
• Gewindeschablone
• Erstbefüllung der Maschine mit Qualitätsöl
• Gangwechselwerkzeug
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

Die Bett-Drehmaschine für Metallteile TU 5615D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die Verletzungen oder Schäden verursachen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
