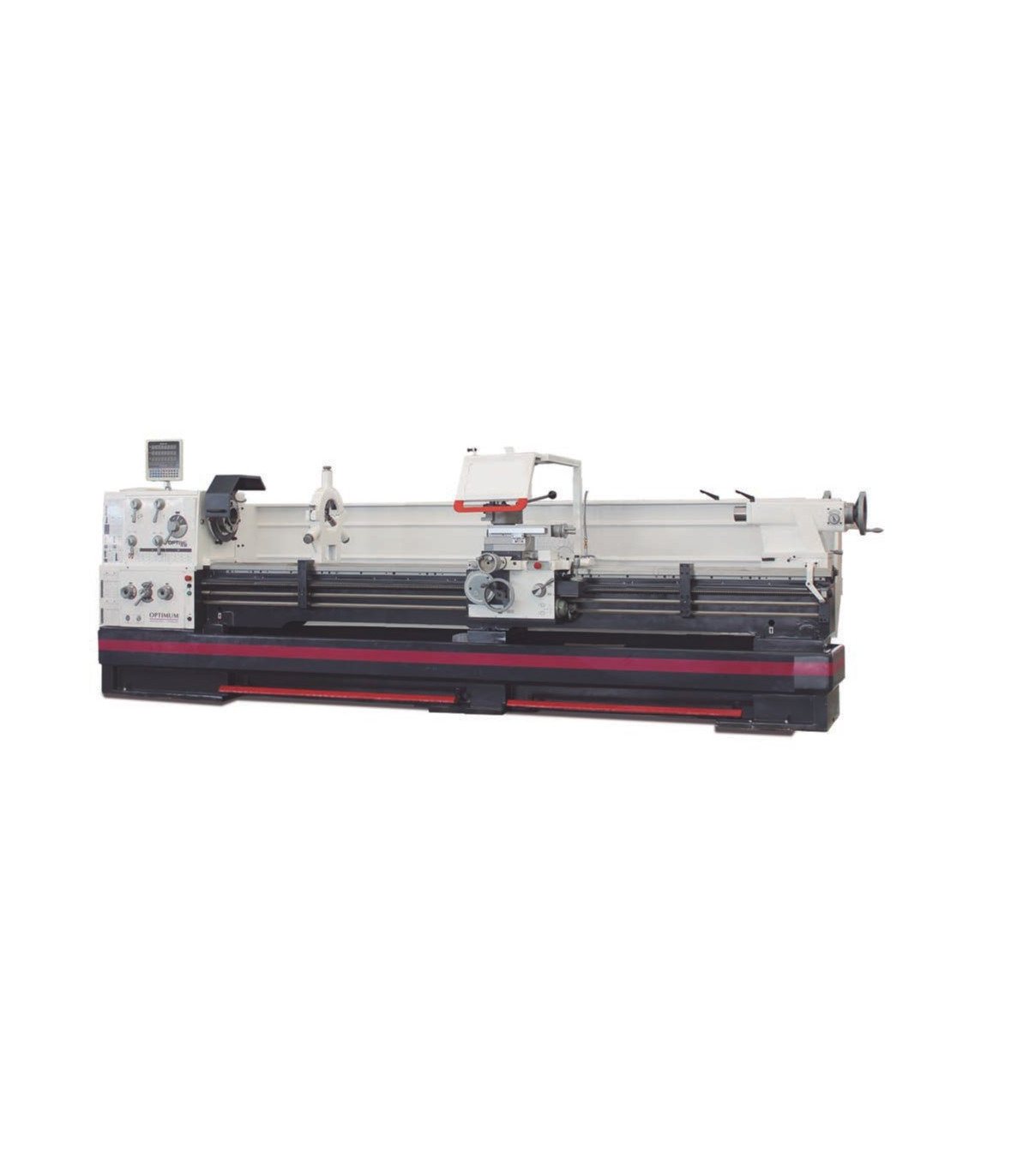

Hochpräzisions-Bankdrehmaschine TH 6630D OPTIMUM

Präzisions-Drehmaschine TH 6630D OPTIMUM. Die Drehmaschine TH 6630D OPTIMUM zeichnet sich durch ihre hohe Präzision und Flexibilität aus. Mit einer gehärteten Z-Achse und einer Konzentrizität von besser als 0,015 mm bietet sie optimale Leistung. Sie umfasst Sicherheits-Elektronik, zentrale Schmierung und ein effektives Bremssystem. Ihre Sicherheitsräder und Kühlsysteme erleichtern die Handhabung. Mit Abmessungen von 4650x1500x1785 mm und einer Tragfähigkeit von 1,4 Tonnen ist sie ideal für anspruchsvolle Aufgaben in Werkstätten.

MERKMALE

• Gehärtete und geschliffene Z-Achse
• Garantierte Konzentrizität der Spindelspitze besser als 0,015 mm
• Spindelhalter Camlock DIN ISO 702-2 Nr. 8
• Vorschubschraubendeckel
• Präzise mechanisch bearbeiteter Schlitten
• Alle Führungen sind durch Keilstreifen einstellbar.
• Rechts-/Linksdrehung im Bett-Schlitten durch Umschaltspindel umschaltbar
• Zwei-Kanal-Sicherheits-Elektronik
• Zentrale Schmierung im Bett-Schlitten
• Einstellbereich des oberen Schlittens ± 90
• Sanft laufende, gehärtete und geschliffene Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Hochgeschwindigkeits-Getriebes
• Gehärtete und geschliffene Zahnräder und Wellen, die in einem Ölbad in Präzisionslagern arbeiten.
• Entkoppelte und nach EN 23125 getestete Räder
• Sicherheitsräder mit Entkoppelungsfunktion in der X-Achse
• Räder mit fein einstellbarer Skala 0,04 / 0,02 mm
• Sicherheits-Endschalter mit positiv öffnenden Kontakten
• Schalter mit Lebenszyklusberechnung, getestet nach EN ISO 13849
• Not-Aus-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• LED-Maschinenlampe
• Kabeltragekette für eine sorgfältige Verlegung von Kabeln und Schläuchen
• Not-Aus-Einrichtung mit Fußsteuerung
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfache und vollständige Entleerung und Reinigung gemäß DIN
• Elektrische Motorbremse mit Notfall-Schnellstopp: schnelle Stopp ohne Überlauf während des Normalbetriebs
• Schnellwechselstahlhalter SWH 9-D
• 1 Stahlhalter 41 x 180 Typ D für quadratische Meißel von 32 mm

TECHNISCHE DATEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 150 Watt

Abmessungen und Gewichte

• Tragfähigkeit 1,4 Tonnen pro Quadratmeter
• Ungefähre Länge 4650 Millimeter
• Ungefähre Breite/Tiefe 1500 Millimeter
• Ungefähre Höhe 1785 Millimeter
• Ungefähres Gewicht. 3730 Kilogramm

Elektrische Daten

• Antriebsleistung 9 kW
• Gesamt-Nennwert 10 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Schnellbewegung

• Schnellbewegung 3800 mm/min
• Erklärungen zur Schnellbewegung Max. 5 min (30 min Pause)

Vorschub

• Längsvorschubbereich 0,044 – 1,48 mm/U
• Anzahl der Längsvorschübe 25
• Planvorschubbereich 0,022 – 0,74 mm/U
• Anzahl der Planvorschübe 25

Steigungen

• Metrische Steigung 0,45 – 120 mm/U
• Anzahl der metrischen Steigungen 54
• Imperialbereich 80 – 7/16 Gg/1"
• Anzahl der imperialen Steigungen 60
• Durchmessersteigung 7/8 – 160
• Anzahl der Durchmessersteigungen 42
• Modulargewindesteigung 0,25 – 60 mm/U
• Anzahl der modularen Gewindesteigungen 46

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 105 Millimeter
• Maximale Werkzeughalterhöhe 32 Millimeter
• Spindelkonus Ø 113 (Kegel 1:20) mm

Gegengewicht

• Wurf MK 5
• Stiftlänge 235 Millimeter
• Durchmesser des Stifts 90 Millimeter

Achsen

• Obere Schlittenverlagerung 230 Millimeter
• Querschlittenweg 368 Millimeter
• Reise-Sattel für Querschlitten 2900 Millimeter

Arbeitsbereiche

• Maximale Höhe 330 Millimeter
• Maximale Breite 3050 Millimeter
• Drehdurchmesser über der Maschinenbank 660 Millimeter
• Schwingdurchmesser über dem Bettbrücke 900 Millimeter
• Schwingdurchmesser über dem Planungswagen 440 Millimeter
• Drehweg über der Bettbrücke 250 Millimeter
• Breite des Bettes 400 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Max. fester Fasenwinkel Ø 150 mm
• Max. beweglicher Fasenwinkel Ø 130 mm
• Maschinenlicht
• Reduzierstück MK 5 / MK 7
• Fester Zentrierpunkt MK 5
• Fester Mittelpunkt MK 5, legiert
• Schnellwechselstahlhalter 9-D
• Stahlhalter 41 x 180 Typ D für quadratische Meißel
• Positionsstop mit Feineinstellung
• Gangwechselspiel
• Qualitätsöl enthalten
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Präzisions-Drehmaschine TH 6630D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
