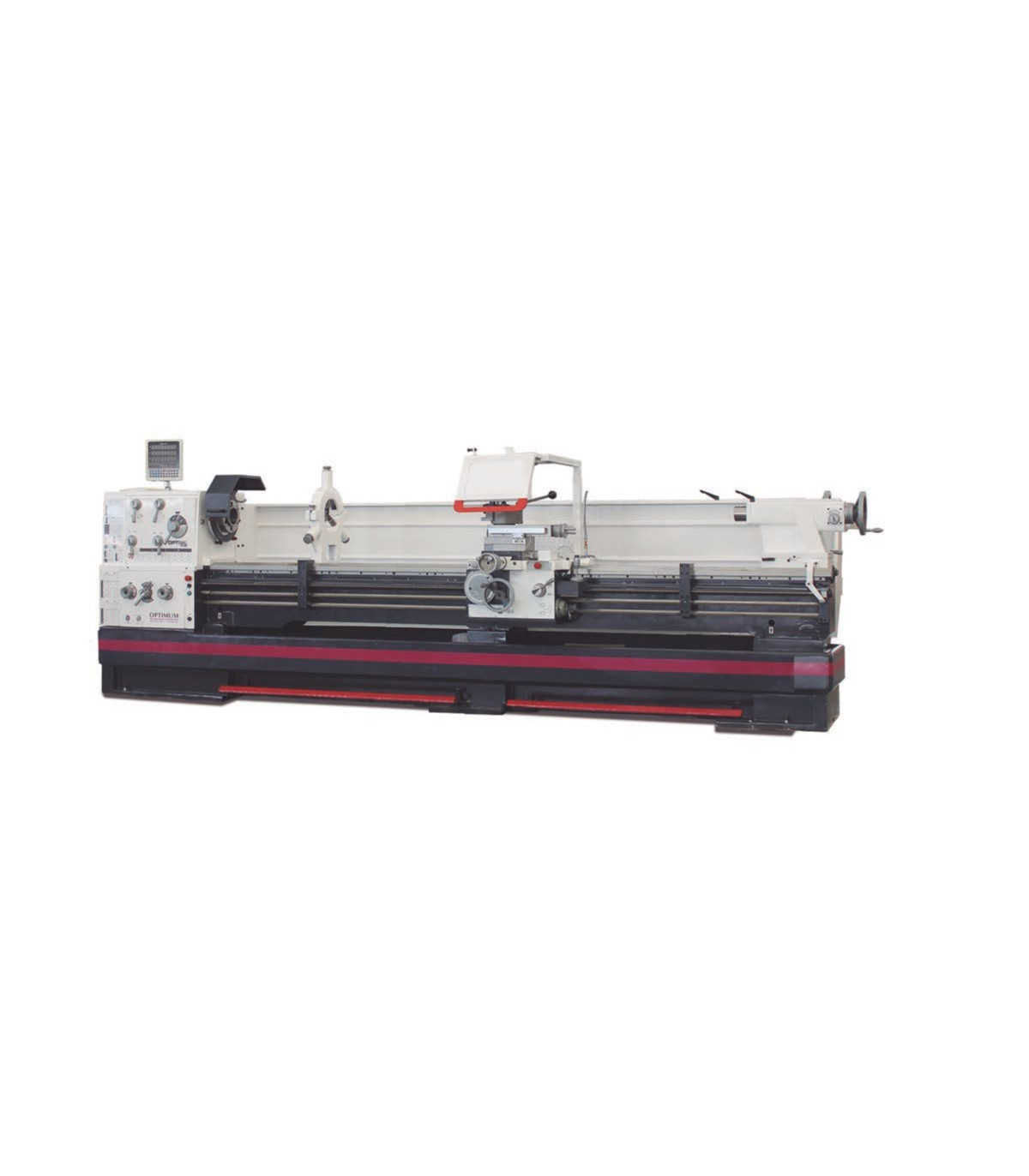

Bodenständige Drehmaschine mit hoher Flexibilität TH 6620D OPTIMUM

Bettdrehmaschine mit hoher Flexibilität TH 6620D OPTIMUM. Die Bettdrehmaschine TH 6620D OPTIMUM zeichnet sich durch ihre hohe Flexibilität und Präzision aus. Mit einer gehärteten Z-Achsenführung und einer Konzentrität von über 0,015 mm garantiert sie eine außergewöhnliche Leistung. Ihr Design umfasst eine zentrale Schmierung, Sicherheits-Elektronik und ein effizientes Bremssystem. Darüber hinaus verfügt sie über Sicherheitsräder, Not-Aus-Schalter und ein leicht zu reinigendes Kühlsystem. Mit Abmessungen von 3650x1500x1785 mm und einer Tragfähigkeit von 1,4 Tonnen pro Quadratmeter ist sie ideal für anspruchsvolle Arbeiten.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Garantierte Konzentrität der Spindelspitze besser als 0,015 mm
• Camlock-Spindelhalter DIN ISO 702-2 Nr. 8
• Vorschubschraubendeckel
• Präzisionsbearbeitete Schlitten
• Alle Führungen sind durch Keilstreifen einstellbar.
• Rechts-/Linksdrehung im Bettgleitschlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheits-Elektronik
• Zentrale Schmierung im Bettgleitschlitten
• Einstellbereich des oberen Schlittens ± 90
• Gehärtete und geschliffene, sanft laufende Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Hochgeschwindigkeits-Getriebes
• Gehärtete und geschliffene Zahnräder und Wellen, die in einem Ölbad in Präzisionslagern laufen.
• Entkoppelte und nach EN 23125 geprüfte Räder
• Sicherheitsräder mit Entkopplungsfunktion in der X-Achse
• Räder mit fein einstellbarem Maß 0,04 / 0,02 mm
• Sicherheits-Endschalter mit positiv öffnenden Kontakten
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Not-Aus-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• LED-Maschinenlampe
• Kabeltragekette für eine sorgfältige Verlegung von Kabeln und Schläuchen
• Not-Aus-Einrichtung mit Fußsteuerung
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Elektrisches Motorbremse mit Notstopp: schneller Stopp ohne Überlauf im Normalbetrieb
• Schnellwechselstahlträger SWH 9-D
• 1 Stahlträger 41 x 180 Typ D für quadratische Meißel von 32 mm

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 150 Watt

Abmessungen und Gewichte

• Tragfähigkeit 1,4 Tonnen pro Quadratmeter
• Länge ca. 3650 Millimeter
• Breite/Tiefe ca. 1500 Millimeter
• Höhe ca. 1785 Millimeter
• Gewicht ca. 3345 Kilogramm

Elektrische Daten

• Antriebsleistung 9 kW
• Gesamt-Nennwert 10 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz
• Schnellbewegung
• Schnellbewegung 3800 mm/min
• Erklärungen zur Schnellbewegung Max. 5 min (30 min Pause)

Vorschub

• Längsvorschubbereich 0,044 – 1,48 mm/U
• Anzahl der Längsvorschübe 25
• Planvorschubbereich 0,022 – 0,74 mm/U
• Anzahl der Planvorschübe 25

Gewinde

• Metrisches Gewinde 0,45 – 120 mm/U
• Anzahl der metrischen Gewinde 54
• Imperiales Gewinde 80 – 7/16 Gg/1"
• Anzahl der imperialen Gewinde 60
• Durchmessergewinde 7/8 – 160
• Anzahl der Durchmessergewinde 42
• Modulares Gewinde 0,25 – 60 mm/U
• Anzahl der modularen Gewinde 46

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 8
• Spindelbohrungsdurchmesser/ Durchmesser der Stangenöffnung 105 Millimeter
• Maximale Werkzeughalterhöhe 32 Millimeter
• Spindelkonus Ø 113 (Kegel 1:20) mm

Gegengewicht

• Wurf MK 5
• Stiftlänge 235 Millimeter
• Durchmesser des Stifts 90 Millimeter

Achsen

• Obere Schlittenverlagerung 230 Millimeter
• Querschlittenweg 368 Millimeter
• Reise-Sattel für Querschlitten 1965 Millimeter

Arbeitsbereiche

• Maximale Höhe 330 Millimeter
• Maximale Breite 2050 Millimeter
• Drehdurchmesser über der Maschinenbank 660 Millimeter
• Schwenkdurchmesser über dem Bettträger 900 Millimeter
• Schwenkdurchmesser über dem Planungswagen 440 Millimeter
• Drehweg über dem Bettträger 250 Millimeter
• Breite des Bettes 400 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Max. fester Fasenwinkel Ø 150 mm
• Max. beweglicher Fasenwinkel Ø 130 mm
• Maschinenlicht
• Reduzierstück MK 5 / MK 7
• Fester Zentrierpunkt MK 5
• Fester Mittelpunk MK 5, legiert
• Schnellwechselstahlträger 9-D
• Stahlträger 41 x 180 Typ D für quadratische Meißel
• Positionsanschlag mit Feineinstellung
• Schaltspiel
• Inklusive Qualitätsöl
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bettdrehmaschine mit hoher Flexibilität TH 6620D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsstufen (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
