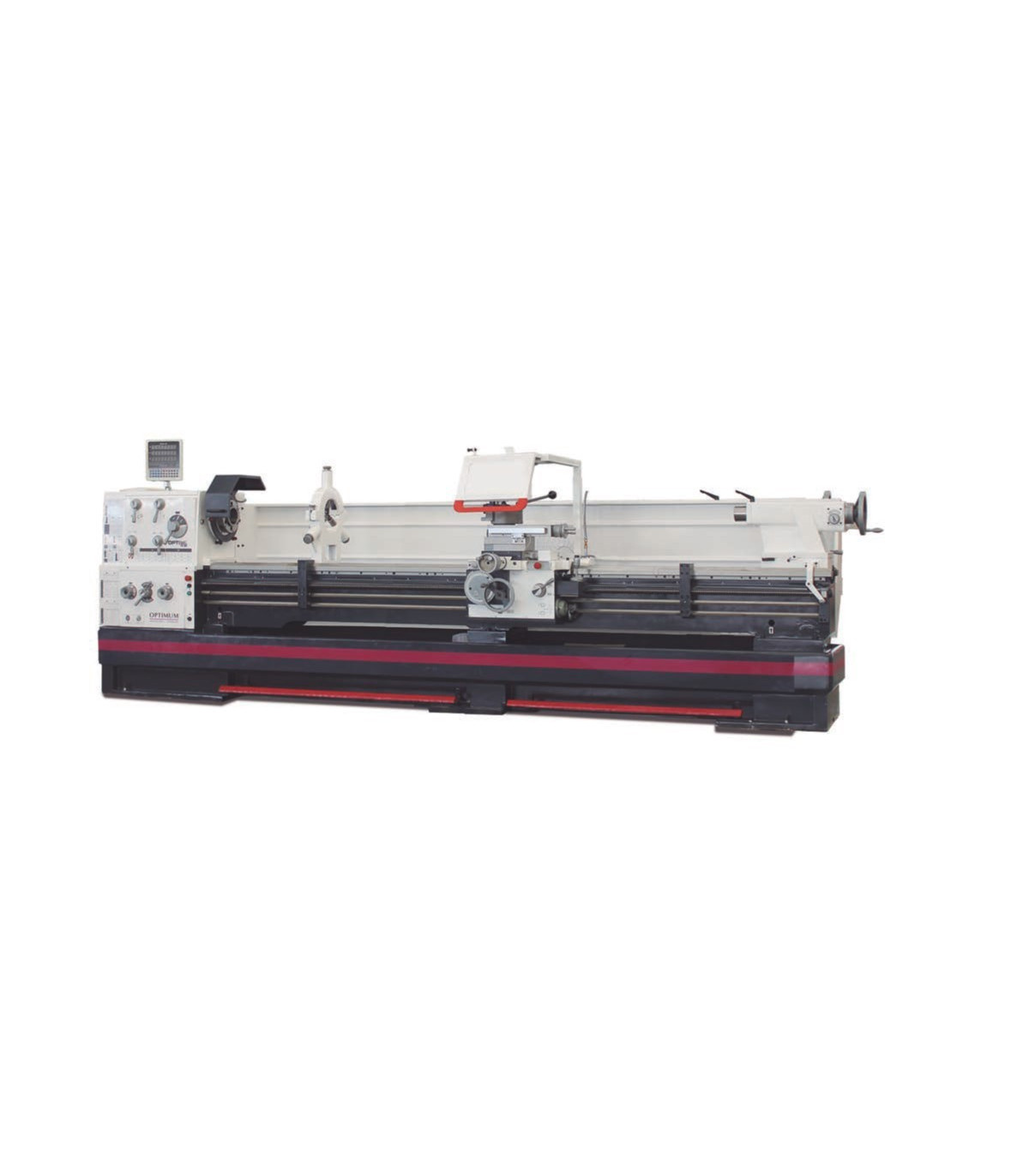

Tornio da banco ad alta precisione TH 6630D OPTIMUM

Tornio da banco ad alta precisione TH 6630D OPTIMUM. Il tornio da banco TH 6630D OPTIMUM si distingue per la sua alta precisione e flessibilità. Con una guida dell'asse Z temprata e concentricità migliore di 0,015 mm, offre prestazioni ottimali. Include elettronica di sicurezza, lubrificazione centrale e un sistema di frenata efficace. I suoi volanti di sicurezza e i dispositivi di raffreddamento ne facilitano l'uso. Con dimensioni di 4650x1500x1785 mm e capacità di carico di 1,4 tonnellate, è ideale per compiti impegnativi nei laboratori.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 8
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Intervallo di regolazione della slitta superiore ± 90
• Ingranaggi di marcia dolce, temprati e rettificati, montati su 2 cuscinetti a rulli conici di precisione regolabili
• Leva selettore chiaramente disposta per cambiare le velocità di avanzamento
• Design chiuso della scatola ingranaggi di alimentazione ad alta velocità
• Ingranaggi e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sull'asse X
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Interruttore di limite di sicurezza con contatti di apertura positiva
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Interruttore di emergenza, interruttore di protezione del motore, interruttore principale bloccabile
• Lampada LED per macchine
• Catena portacavi per un posizionamento accurato di cavi e tubi
• Dispositivo di arresto di emergenza con controllo a pedale
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Freno motore elettrico con arresto rapido di emergenza: arresto rapido senza sovraccarico durante il funzionamento normale
• Supporto in acciaio di cambio rapido SWH 9-D
• 1 supporto in acciaio 41 x 180 tipo D per scalpelli quadrati di 32 mm

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

• Uscita della pompa di refrigerante 150 watt

Dimensioni e pesi

• Capacità di carico 1,4 tonnellate per metro quadrato
• lunghezza appross. 4650 millimetri
• Larghezza/profondità appross. 1500 millimetri
• Altezza appross. 1785 millimetri
• Peso appross. 3730 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 9 kW
• Valore nominale totale 10 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Velocità di movimento rapido

• Movimento rapido 3800 mm/min
• Spiegazioni sul movimento rapido Max. 5 min (30 min di riposo)

Alimentazione

• Intervallo di alimentazione longitudinale 0,044 – 1,48 mm/giro
• Numero di avanzamenti longitudinali 25
• Gamma di alimentazione piana 0,022 – 0,74 mm/giro
• Numero di alimentazioni piane 25

Passi

• Passo metrico 0,45 – 120 mm/giro
• Numero di passi metrici 54
• Campo imperiale 80 – 7/16 Gg/1"
• Numero di passi imperiali 60
• Passo diametrale 7/8 – 160
• Numero di passi diametrali 42
• Passo di filettatura modulare 0,25 – 60 mm/giro
• Numero di passi di filettatura modulari 46

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 25 – 1600 min¯¹

Mandrino

• Mandrino di serraggio Blocco a leva DIN ISO 702-2 n. 8
• Diametro del foro del mandrino/diametro del passo della barra 105 millimetri
• Altezza massima del portautensili 32 millimetri
• Cono del mandrino Ø 113 (cono 1:20) mm

Contropunta

• Getto MK 5
• Traccia della penna 235 millimetri
• Diametro della penna 90 millimetri

Assi

• Slitta superiore di spostamento 230 millimetri
• Carro trasversale di viaggio 368 millimetri
• Sella per carro di viaggio 2900 millimetri

Aree di lavoro

• Altezza massima 330 millimetri
• Larghezza massima 3050 millimetri
• Diametro di rotazione sul banco della macchina 660 millimetri
• Diametro di oscillazione nel ponte del letto 900 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 440 millimetri
• lunghezza di rotazione nel ponte del letto 250 millimetri
• Larghezza del letto 400 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso max. Ø 150 mm
• Passo di smusso mobile Ø max. 130 mm
• luce della macchina
• Manicotto riduttore MK 5 / MK 7
• Punto di centraggio fisso MK 5
• Punto centrale fisso MK 5, legato
• Supporto in acciaio di cambio rapido 9-D
• Supporto in acciaio 41 x 180 tipo D per scalpelli quadrati
• Fermapositore con regolazione fine
• Gioco di cambio marce
• Olio di qualità incluso
• Utensile operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È APPROPRIATO

Il tornio da banco ad alta precisione TH 6630D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
