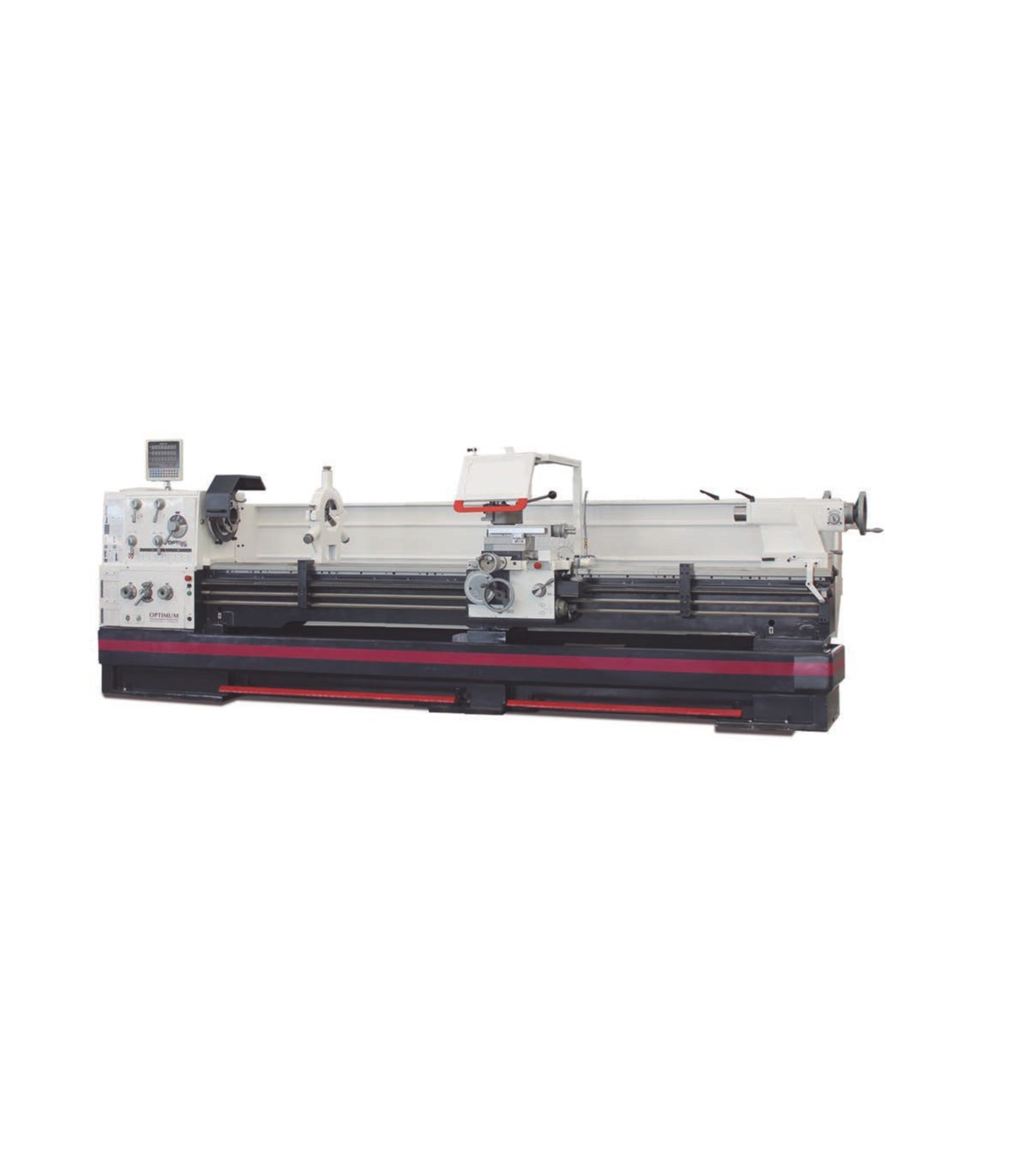

Kompakte Drehmaschine TH 8020D OPTIMUM

Kompakt-Drehmaschine TH 8020D OPTIMUM. Die kompakte Drehmaschine TH 8020D OPTIMUM bietet hohe Präzision mit einer Rundlaufgenauigkeit von 0,015 mm. Sie verfügt über eine gehärtete Z-Achsenführung, geschliffene Zahnräder und Sicherheitselektronik. Ihr Design umfasst Sicherheitsräder, zentrale Schmierung und ein effizientes Kühlsystem. Mit Abmessungen von 4287x1525x1925 mm und einer Tragfähigkeit von 1,4 Tonnen ist sie ideal für anspruchsvolle Arbeiten. Ihr 11 kW Motor sorgt für optimale Leistung in der Werkstatt.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Spindelhalter Camlock DIN ISO 702-2 Nr. 8
• Vorschubschraubendeckel
• Präzisionsbearbeitete Schlitten
• Alle Führungen sind durch Keilstreifen einstellbar.
• Rechts-/Linksdrehung im Bett-Schlitten über Umschaltspindel umschaltbar
• Zweikanal-Sicherheitselektronik
• Verstellbereich des oberen Schlittens ± 90
• Sanft laufende, gehärtete und geschliffene Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Hochgeschwindigkeits-Getriebes
• Gehärtete und geschliffene Zahnräder und Wellen, die in Ölbad in Präzisionslagern laufen.
• Entkoppelte und nach EN 23125 getestete Räder
• Sicherheitsräder mit Entkopplungsfunktion in der X-Achse
• Räder mit fein einstellbarer Skala 0,04 / 0,02 mm
• Sicherheitsgrenzschalter mit positiv öffnenden Kontakten
• Schalter mit Lebenszyklusberechnung, getestet nach EN ISO 13849
• Zentrale Schmierung im Bett-Schlitten
• Not-Aus-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• LED-Maschinenlampe
• Kabelschleppkette für eine sorgfältige Verlegung von Kabeln und Schläuchen
• Not-Aus-Einrichtung mit Fußsteuerung
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Elektrische Motorbremse mit schneller Not-Stopp-Funktion: schnelles Stoppen ohne Überlauf während des Normalbetriebs
• Elektrisches System mit Siemens-Komponenten
• Schnellwechselstahlhalter SWH 9-D
• 1 Stahlhalter 41 x 180 Typ D für quadratische Meißel von 32 mm

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 150 Watt

Abmessungen und Gewichte

• Tragfähigkeit 1,4 Tonnen pro Quadratmeter
• Länge ca. 4287 Millimeter
• Breite/Tiefe ca. 1525 Millimeter
• Höhe ca. 1925 Millimeter
• Gewicht ca. 3455 Kilogramm

Elektrische Daten

• Antriebsleistung 11 kW
• Gesamt-Nennwert 12 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Schnellbewegung

• Schnellbewegung 3800 mm/min
• Erklärungen zur Schnellbewegung max. 5 min (30 min Pause)

Vorschub

• Längsvorschubbereich 0,044 – 1,48 mm/U
• Anzahl der Längsvorschübe 25
• Planvorschubbereich 0,022 – 0,74 mm/U
• Anzahl der Planvorschübe 25

Steigungen

• Metrische Steigung 0,45 – 120 mm/U
• Anzahl der metrischen Steigungen 54
• Imperialbereich 80 – 7/16 Gg/1"
• Anzahl der imperialen Steigungen 60
• Durchmessersteigung 7/8 – 160
• Anzahl der Durchmessersteigungen 42
• Modularer Gewindesteigung 0,25 – 60 mm/U
• Anzahl der modularen Gewindesteigungen 46

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 105 Millimeter
• Maximale Werkzeughalterhöhe 32 Millimeter
• Spindelkonus Ø 113 (Kegel 1:20) mm

Gegengewicht

• Wurf MK 5
• Stiftlänge 235 Millimeter
• Durchmesser des Stifts 90 Millimeter

Achsen

• Obere Schlittenverlagerung 230 Millimeter
• Querschlittenverlagerung 368 Millimeter
• Reise-Sattel für Querschlitten 1965 Millimeter

Arbeitsbereiche

• Maximale Höhe 400 Millimeter
• Maximale Breite 2050 Millimeter
• Drehdurchmesser über der Maschinenbank 800 Millimeter
• Schwenkdurchmesser über dem Bett 1035 Millimeter
• Schwenkdurchmesser über dem Planungswagen 570 Millimeter
• Drehbreite über dem Bett 250 Millimeter
• Bettenbreite 400 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Max. fester Fasenwinkel Ø 150 mm
• Max. beweglicher Fasenwinkel Ø 130 mm
• Maschinenlicht
• Reduzierstück MK 5 / MK 7
• Fester Zentrierpunkt MK 5
• Fester Mittelpunkt MK 5, legiert
• Schnellwechselstahlhalter 9-D
• Stahlhalter 41 x 180 Typ D für quadratische Meißel
• Positionierstop mit Feineinstellung
• Gangwechselspiel
• Qualitätsöl enthalten
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die kompakte Drehmaschine TH 8020D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen, die zu Verletzungen oder Schäden führen können, zu minimieren. Sie definiert Leistungsstufen (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
