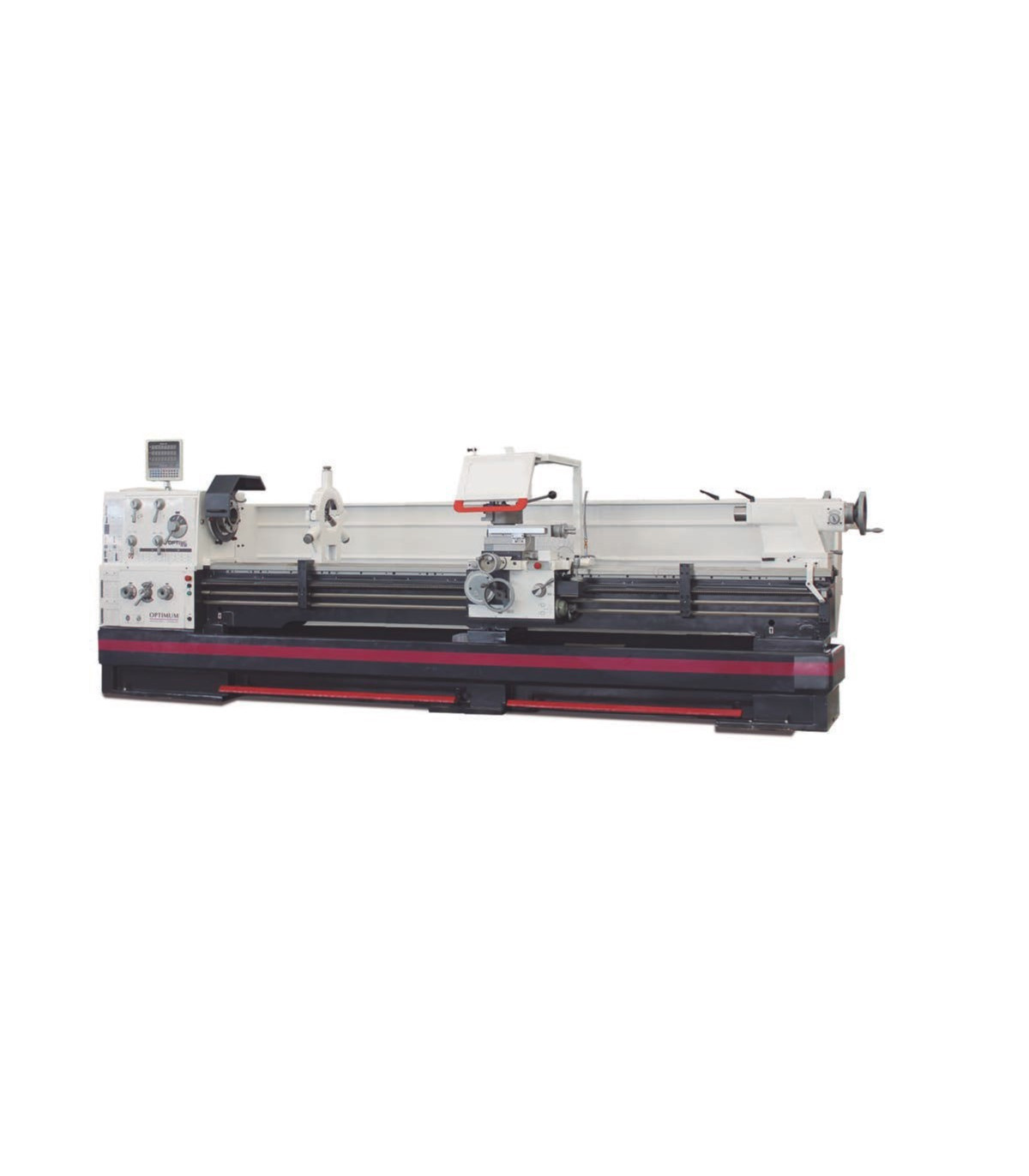

Tornio da banco compatto TH 8020D OPTIMUM

Tornio da banco compatto TH 8020D OPTIMUM. Il tornio compatto TH 8020D OPTIMUM offre alta precisione con concentricità di 0,015 mm. È dotato di una guida dell'asse Z temprata, ingranaggi rettificati ed elettronica di sicurezza. Il suo design include volanti di sicurezza, lubrificazione centrale e un sistema di raffreddamento efficiente. Con dimensioni di 4287x1525x1925 mm e capacità di carico di 1,4 tonnellate, è ideale per lavori impegnativi. Il suo motore da 11 kW assicura prestazioni ottimali in officina.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 8
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Intervallo di regolazione della slitta superiore ± 90
• Ingranaggi di marcia dolce, temprati e rettificati, montati su 2 cuscinetti a rulli conici di precisione regolabili
• Leva selettore chiaramente disposta per cambiare le velocità di avanzamento
• Design chiuso della scatola degli ingranaggi di alimentazione ad alta velocità
• Ingranaggi e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sull'asse X
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Interruttore di limite di sicurezza con contatti di apertura positiva
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Lubrificazione centrale nella slitta del letto
• Interruttore di arresto di emergenza, interruttore di protezione del motore, interruttore principale bloccabile
• Lampada da macchina LED
• Catena portacavi per un posizionamento attento di cavi e tubi
• Dispositivo di arresto di emergenza con controllo a pedale
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Freno motore elettrico con arresto rapido di emergenza: arresto rapido senza sovratensione durante il funzionamento normale
• Sistema elettrico con componenti Siemens
• Supporto in acciaio a cambio rapido SWH 9-D
• 1 supporto in acciaio 41 x 180 tipo D per scalpello quadrato di 32 mm

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

• Uscita della pompa di refrigerante 150 watt

Dimensioni e pesi

• Capacità di carico 1,4 tonnellate per metro quadrato
• lunghezza appross. 4287 millimetri
• Larghezza/profondità appross. 1525 millimetri
• Altezza appross. 1925 millimetri
• Peso appross. 3455 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 11 kW
• Valore nominale totale 12 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Velocità di movimento rapido

• Movimento rapido 3800 mm/min
• Spiegazioni sul movimento rapido max. 5 min (30 min di riposo)

Alimentazione

• Intervallo di alimentazione longitudinale 0,044 – 1,48 mm/giro
• Numero di avanzamenti longitudinali 25
• Gamma di alimentazione piana 0,022 – 0,74 mm/giro
• Numero di alimentazioni piane 25

Passi

• Passo metrico 0,45 – 120 mm/giro
• Numero di passi metrici 54
• Campo imperiale 80 – 7/16 Gg/1"
• Numero di passi imperiali 60
• Passo diametrale 7/8 – 160
• Numero di passi diametrali 42
• Passo di filettatura modulare 0,25 – 60 mm/giro
• Numero di passi di filettatura modulari 46

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 25 – 1600 min¯¹

Mandrino

• Mandrino di mandrino Blocco a leva DIN ISO 702-2 n. 8
• Diametro del foro del mandrino/diametro del passaggio della barra 105 millimetri
• Altezza massima del portautensili 32 millimetri
• Cono del mandrino Ø 113 (cono 1:20) mm

Contropunta

• Getto MK 5
• Traccia della penna 235 millimetri
• Diametro della penna 90 millimetri

Assi

• Slitta superiore di spostamento 230 millimetri
• Carro trasversale di viaggio 368 millimetri
• Sella per carro di viaggio 1965 millimetri

Aree di lavoro

• Altezza massima 400 millimetri
• Larghezza massima 2050 millimetri
• Diametro di rotazione sul banco della macchina 800 millimetri
• Diametro di oscillazione nel ponte del letto 1035 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 570 millimetri
• lunghezza di rotazione nel ponte del letto 250 millimetri
• Larghezza del letto 400 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso max. Ø 150 mm
• Passo di smusso mobile Ø max. 130 mm
• luce della macchina
• Manicotto riduttore MK 5 / MK 7
• Punto di centraggio fisso MK 5
• Punto centrale fisso MK 5, legato
• Supporto in acciaio a cambio rapido 9-D
• Supporto in acciaio 41 x 180 tipo D per scalpelli quadrati
• Fermoposizione con regolazione fine
• Gioco di cambio marce
• Olio di qualità incluso
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco compatto TH 8020D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possono causare lesioni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnosi del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
