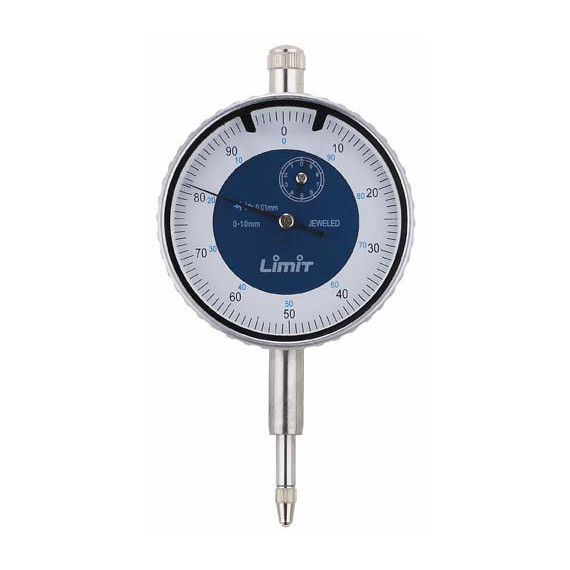

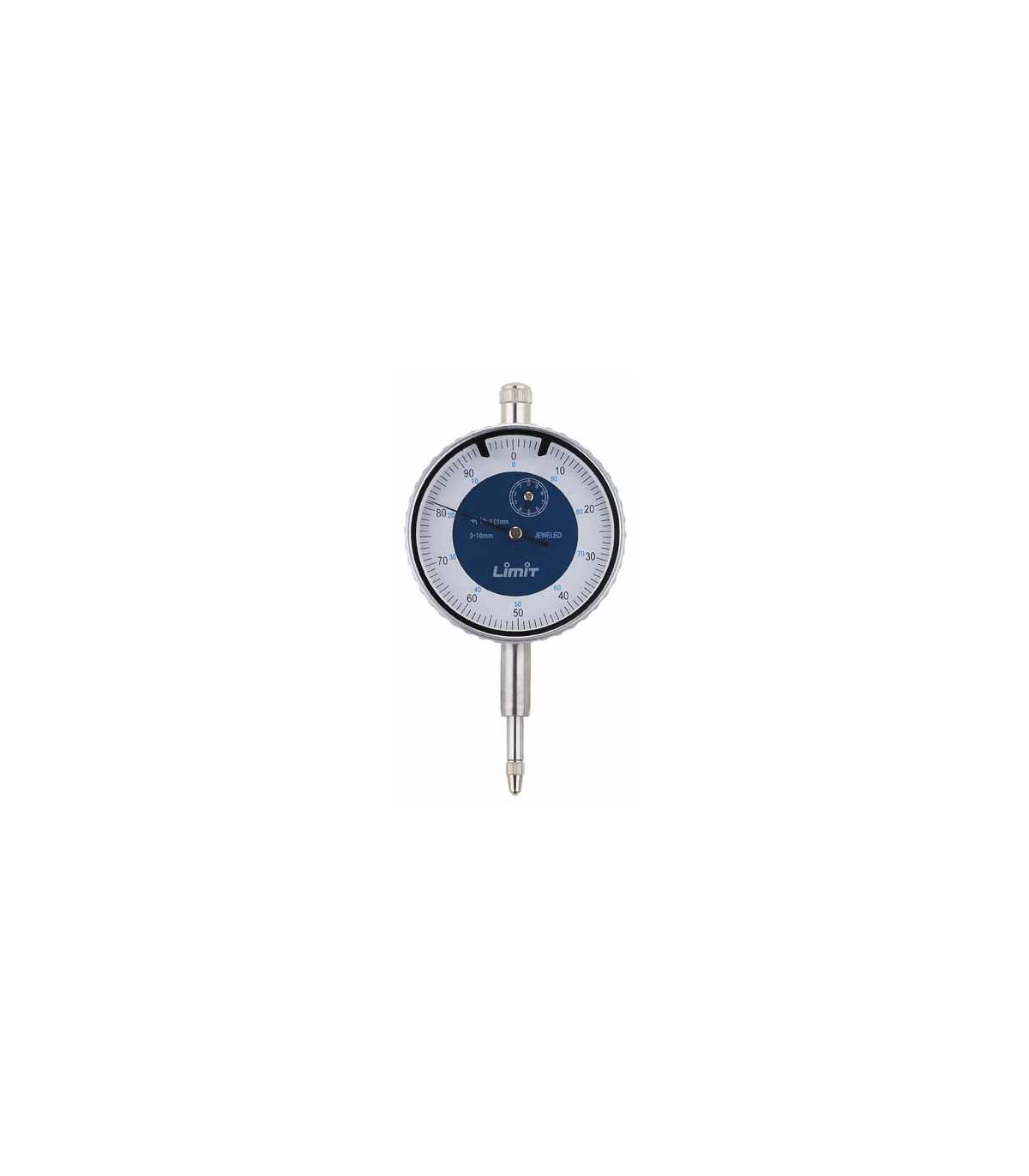

Montre comparateur analogique 1M MM DIN 878 LIMIT

Montres comparateurs analogiques DIN 878 LIMIT. Les montres comparateurs analogiques DIN 878 LIMIT sont des outils précis et polyvalents pour les mesures en mécanique. Avec une échelle rotative et deux indices de tolérance réglables, elles permettent une plage de mesure totale de 10 mm ou 25 mm. Leur corps en aluminium est durable, et la pointe de mesure remplaçable offre un confort.

Avec un diamètre de cadran de 58 mm et une graduation de 0,01 mm, elles facilitent la lecture. Sans support de montage, elles sont idéales pour les travaux dans des espaces réduits. Elles respectent la tolérance selon DIN 878 et sont essentielles pour le contrôle de qualité et la vérification des tolérances dans diverses applications.

CARACTÉRISTIQUES

• Avec échelle rotative et deux indices de tolérance réglables.
• Indicateur supplémentaire qui indique des millimètres entiers.
• Corps en aluminium.
• Pointe de mesure remplaçable.
• Sans support de montage.
• Tolérance selon DIN 878.

Données techniques

Plage de mesure, totale : 10 mm / 25 mm

Diamètre du cadran : 58 mm

Diamètre de la broche de sécurité : 8 mm

Unités de mesure : mm

Échelle : 0-100 100-0

Dimension F : 18 mm

Dimension G : 21 mm / 34 mm

Dimension H : 54 mm

Dimension J : 8,5 mm

Graduation de l'échelle de mesure : 0,01 mm

Dimension A : 44 mm / 38 mm

Dimension B : 69 mm / 81 mm

Dimension D : 17 mm

Un tour de l'aiguille = : 1 mm

Code de classe ETIM : EC003591

Conception : Analogique

NORMES

- DIN 878 : La norme DIN 878 se réfère à une norme allemande qui spécifie les dimensions et tolérances des équerres utilisées en ingénierie et en fabrication. Ces équerres sont des outils de mesure qui aident à garantir que les angles sont précis, ce qui est fondamental dans de nombreux processus de conception et de construction.

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Les montres comparateurs analogiques DIN 878 LIMIT sont adaptées pour :

• Mesurer de petites variations de dimensions
• Industrie
• Ingénierie
• Fabrication
• Ateliers de mécanique
