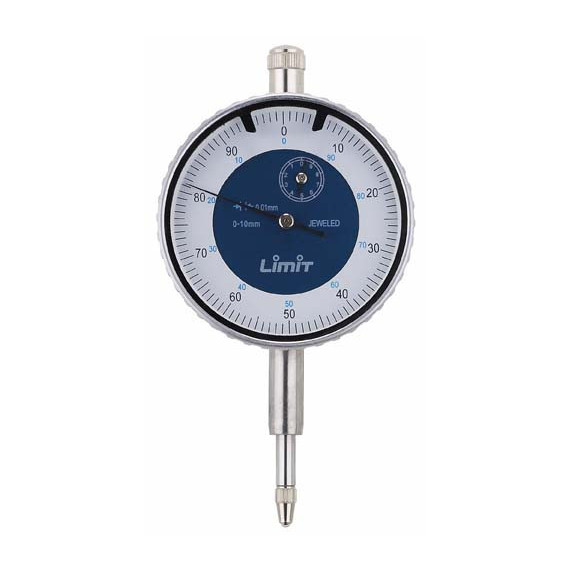

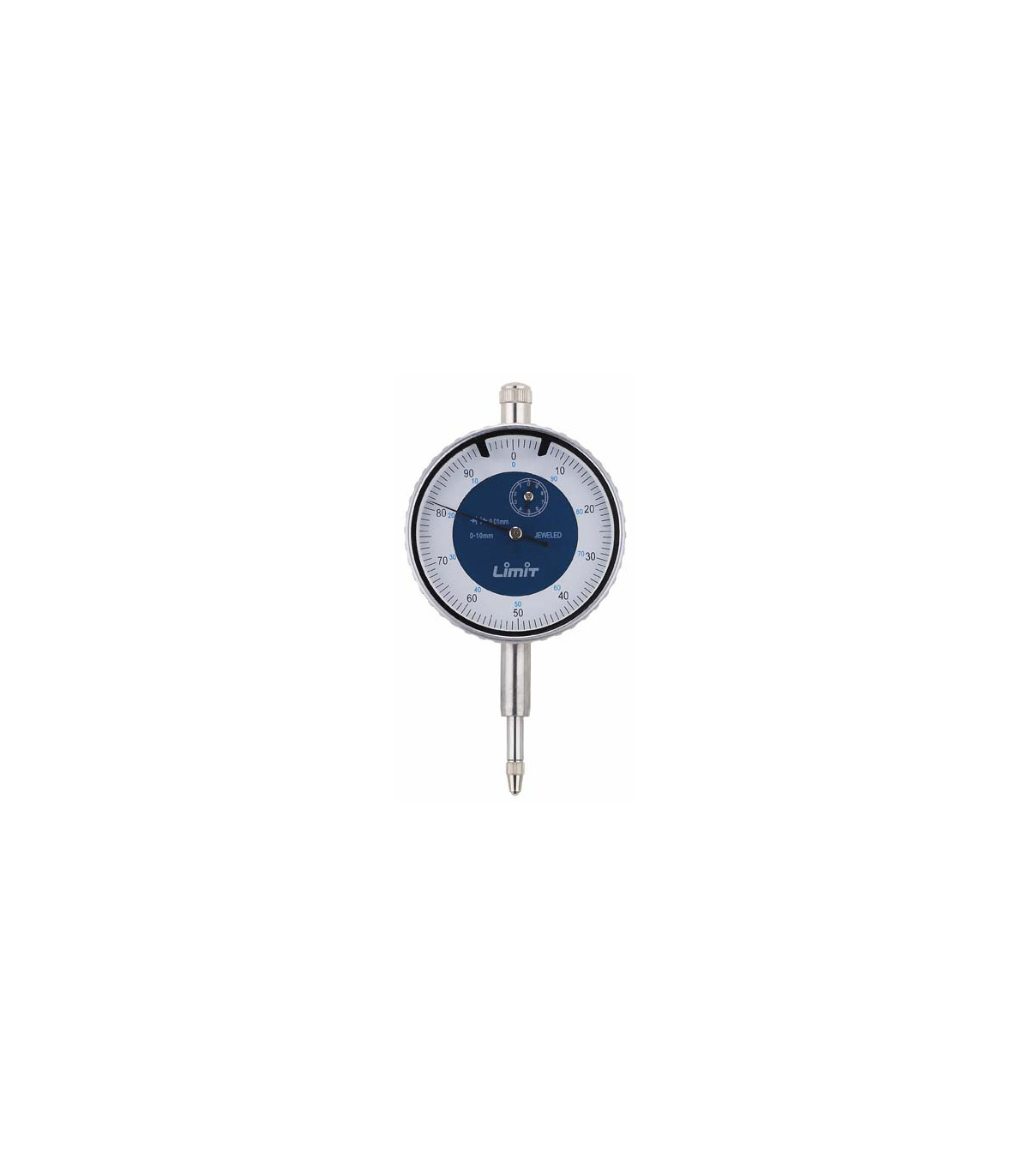

Orologio comparatore analogico 1M MM DIN 878 LIMIT

Orologi comparatori analogici DIN 878 LIMIT. Gli orologi comparatori analogici DIN 878 LIMIT sono strumenti precisi e versatili per misurazioni in meccanica. Con una scala girevole e due indici di tolleranza regolabili, consentono un intervallo di misurazione totale di 10 mm o 25 mm. Il loro corpo in alluminio è durevole e la punta di misurazione sostituibile offre comodità.

Con un diametro della sfera di 58 mm e graduazione di 0,01 mm, facilitano la lettura. Senza supporto di montaggio, sono ideali per lavori in spazi ristretti. Soddisfano la tolleranza secondo la norma DIN 878 e sono essenziali per il controllo qualità e la verifica delle tolleranze in diverse applicazioni.

CARATTERISTICHE

• Con scala girevole e due indici di tolleranza regolabili.
• Indicatore aggiuntivo che indica millimetri interi.
• Corpo in alluminio.
• Punta di misurazione sostituibile.
• Senze supporto di montaggio.
• Tolleranza secondo DIN 878.

DATI TECNICI

Intervallo di misurazione, totale: 10 mm / 25 mm

Diametro della sfera: 58 mm

Diametro del perno di sicurezza: 8 mm

Unità di misura: mm

Scala: 0-100 100-0

Dimensione F: 18 mm

Dimensione G: 21 mm / 34 mm

Dimensione H: 54 mm

Dimensione J: 8,5 mm

Graduazione della scala di misurazione: 0,01 mm

Dimensione A: 44 mm / 38 mm

Dimensione B: 69 mm / 81 mm

Dimensione D: 17 mm

Un giro dell'indicatore =: 1 mm

Codice di classe ETIM: EC003591

Design: Analogico

NORME

- DIN 878: La norma DIN 878 si riferisce a uno standard tedesco che specifica le dimensioni e le tolleranze delle squadre utilizzate nell'ingegneria e nella produzione. Queste squadre sono strumenti di misurazione che aiutano a garantire che gli angoli siano precisi, il che è fondamentale in molti processi di progettazione e costruzione.

PER QUALE TIPO DI LAVORO È APPROPRIATO

Gli orologi comparatori analogici DIN 878 LIMIT sono adatti per:

• Misurazione di piccole variazioni nelle dimensioni
• Industria
• Ingegneria
• Produzione
• Officine meccaniche
