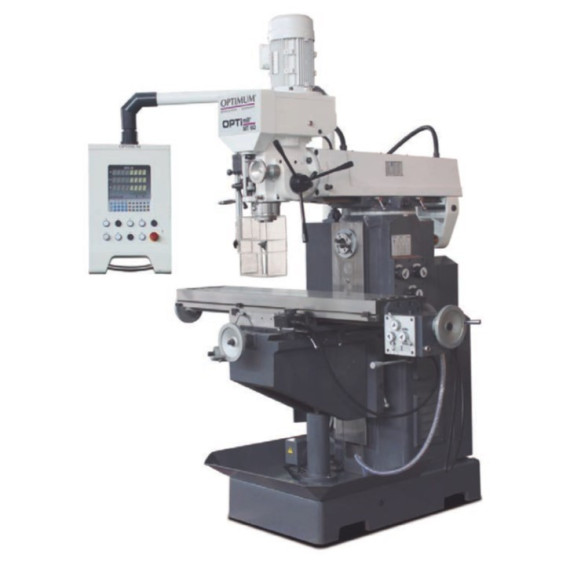

Fresadora taladradora de utillaje para metal MT 60 OPTIMUM

Fresadora taladradora de utillaje para metal MT 60 OPTIMUM. La fresadora taladradora MT 60 OPTIMUM destaca por su robusto diseño en hierro fundido que reduce vibraciones. Posee una mesa sólida con ranuras en T y alimentación automática para perforación. Su cabezal se inclina ± 45° y cuenta con refrigeración, además de una pantalla protectora regulable para la seguridad del usuario. Con un peso de 1300 kg y dimensiones amplias, es ideal para trabajos precisos en acero de alto rendimiento, combinando eficacia y durabilidad.

CARACTERÍSTICAS

• Diseño pesado y sólido fabricado en hierro fundido gris de alta calidad que absorbe las vibraciones.
• Mesa transversal sólida y de dimensiones generosas, con acabado superficial preciso con ranuras en T y chaveteros ajustables
• Alimentación automática de la caña (perforación) activada a través de la palanca de alimentación de la caña o alimentación manual de la caña con el volante de alimentación fina
• Rotación derecha/izquierda
• Dispositivo refrigerante
• El eje X se mueve con el volante o a través del dispositivo de alimentación de la mesa.
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 40 vatios

Dimensiones y pesos

Longitud aprox. 1650 milímetros

Ancho/profundidad aprox. 1310 milímetros

Altura aprox. 2160 milímetros

Peso aproximado. 1300 kilos

Cabezal de perforación/fresado

Rango de inclinación del cabezal de la fresadora-taladradora ± 45°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 100 milímetros

Fresa de eje de tamaño máximo 25 milímetros

Acero de alto rendimiento para perforación (S235JR) 30 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 25 milímetros

Datos eléctricos

Valor nominal total 5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Husillo horizontal

Salida del motor de accionamiento 2,2 kW

Alcanzar 35 – 370 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 40 – 1300 min¯¹

Número de marchas 9

Mesa de fresado horizontal

Longitud de la mesa 1270 milímetros

Ancho de la mesa 280 milímetros

Holgura mínima del husillo vertical - mesa de fresado 60 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 420 milímetros

Tamaño de la ranura en T 14 milímetros

Número de ranura en T 4

Espaciado de ranuras en T 50 milímetros

Capacidad máxima de carga 150 kilos

Eje

Manual del eje X 750 milímetros

Manual del eje Y 230 milímetros

Manual del eje Z 360 milímetros

Eje X automático 680 milímetros

Husillo vertical

Alcanzar desde hasta 220 – 550 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 90 – 2000 min¯¹

Número de marchas 8

Barra de apriete M16

Funcionamiento normal del husillo vertical 2,2 kW

Tipo de alimentación de pluma automático

Diámetro de la pluma 90 milímetros

Trazo de pluma 120 milímetros

Alimentación de manguito de husillo 0,008 – 0,25 (3 niveles) mm/rev

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Mandril de engranaje Ø 1 - 16 mm / B16
• Mandril de taladro de mandril ISO40 / B16
• Adaptador ISO40 / MK3
• Adaptador ISO40 / MK2
• Husillo de fresado Fresado horizontal Ø 22 mm
• Husillo de fresado Fresado horizontal Ø 27 mm
• Barra de tiro vertical y horizontal
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora taladradora de utillaje para metal MT 60 OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

El cono ISO 40 forma parte de una serie de conos cónicos que se utilizan para asegurar herramientas en el husillo de la máquina. Esta norma establece las dimensiones y tolerancias para garantizar la intercambiabilidad y la precisión en la sujeción de las herramientas.
