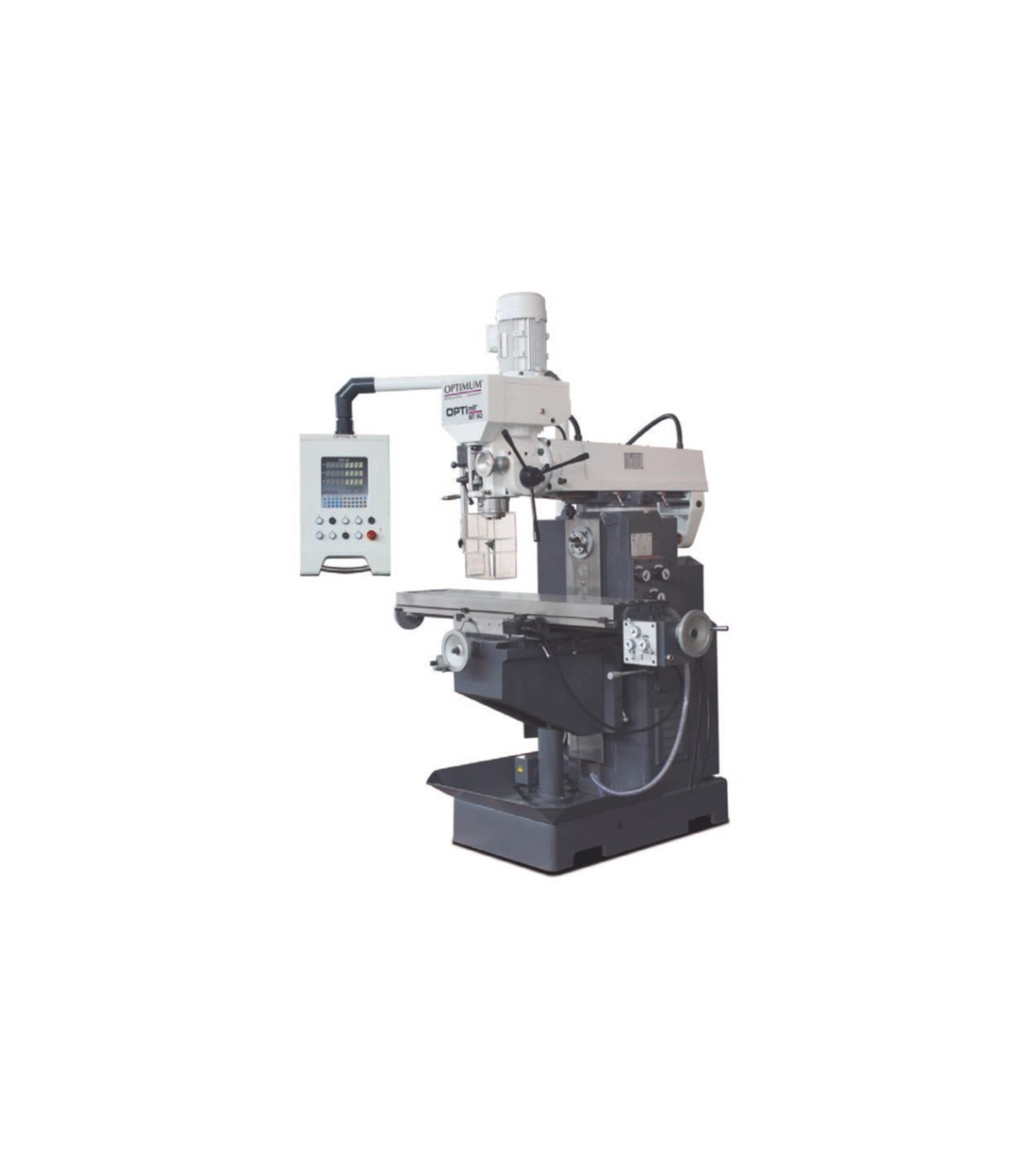

Fraiseuse perceuse d'outillage pour métal MT 60 OPTIMUM

Fraiseuse perceuse d'outillage pour métal MT 60 OPTIMUM. La fraiseuse perceuse MT 60 OPTIMUM se distingue par son design robuste en fonte qui réduit les vibrations. Elle possède une table solide avec des rainures en T et une alimentation automatique pour le perçage. Son tête s'incline ± 45° et dispose d'un système de refroidissement, ainsi qu'un écran de protection réglable pour la sécurité de l'utilisateur. Avec un poids de 1300 kg et des dimensions généreuses, elle est idéale pour des travaux précis en acier haute performance, alliant efficacité et durabilité.

CARACTÉRISTIQUES

• Design lourd et solide fabriqué en fonte grise de haute qualité qui absorbe les vibrations.
• Table transversale solide et de dimensions généreuses, avec finition de surface précise avec rainures en T et clavettes réglables.
• Alimentation automatique de la tige (perçage) activée via le levier d'alimentation de la tige ou alimentation manuelle de la tige avec la molette d'alimentation fine.
• Rotation droite/gauche.
• Dispositif de refroidissement.
• L'axe X se déplace avec la molette ou via le dispositif d'alimentation de la table.
• Écran de protection réglable en hauteur avec micro-interrupteur, contre la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

Puissance de la ou des pompes de refroidissement 40 watts

Dimensions et poids

Longueur approx. 1650 millimètres

Largeur/profondeur approx. 1310 millimètres

Hauteur approx. 2160 millimètres

Poids approximatif. 1300 kilos

Tête de perçage/fraisage

Plage d'inclinaison de la tête de la fraiseuse-perceuse ± 45°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 100 millimètres

Fraise de diamètre maximum 25 millimètres

Acier haute performance pour perçage (S235JR) 30 millimètres

Acier haute performance pour perçage continu (S235JR) 25 millimètres

Données électriques

Valeur nominale totale 5 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Broche horizontale

Sortie du moteur d'entraînement 2,2 kW

Portée 35 – 370 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 40 – 1300 min¯¹

Nombre de vitesses 9

Table de fraisage horizontale

Longueur de la table 1270 millimètres

Largeur de la table 280 millimètres

Jeu minimum de la broche verticale - table de fraisage 60 millimètres

Jeu maximum entre la broche verticale et la table de fraisage 420 millimètres

Taille de la rainure en T 14 millimètres

Nombre de rainures en T 4

Espacement des rainures en T 50 millimètres

Capacité de charge maximale 150 kilos

Axe

Manuel de l'axe X 750 millimètres

Manuel de l'axe Y 230 millimètres

Manuel de l'axe Z 360 millimètres

Axe X automatique 680 millimètres

Broche verticale

Portée de 220 – 550 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 90 – 2000 min¯¹

Nombre de vitesses 8

Barre de serrage M16

Fonctionnement normal de la broche verticale 2,2 kW

Type d'alimentation de la tige automatique

Diamètre de la tige 90 millimètres

Trajet de la tige 120 millimètres

Alimentation de la douille de broche 0,008 – 0,25 (3 niveaux) mm/tr

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de gear Ø 1 - 16 mm / B16
• Mandrin de perceuse de mandrin ISO40 / B16
• Adaptateur ISO40 / MK3
• Adaptateur ISO40 / MK2
• Broche de fraisage Fraisage horizontal Ø 22 mm
• Broche de fraisage Fraisage horizontal Ø 27 mm
• Barre de traction verticale et horizontale
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse perceuse d'outillage pour métal MT 60 OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage d'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

Le cône ISO 40 fait partie d'une série de cônes coniques utilisés pour fixer des outils dans la broche de la machine. Cette norme établit les dimensions et tolérances pour garantir l'interchangeabilité et la précision dans le maintien des outils.
