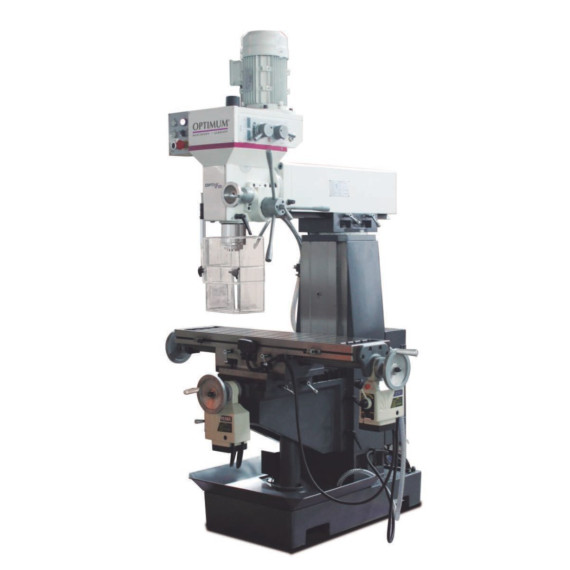

Fraiseuse d'outillage avec moteur à deux vitesses MT 50 E OPTIMUM

Fraiseuse d'outillage avec moteur à deux vitesses MT 50 E OPTIMUM. La fraiseuse MT 50 E OPTIMUM combine un design en fonte qui réduit les vibrations et une boîte de vitesses dans un bain d'huile. Avec une table solide, un butée réglable et un panneau de contrôle intuitif, elle est idéale pour percer et fraiser. Son tête s'incline ± 45°, et dispose d'un système de refroidissement, d'une lampe LED et d'une protection contre les copeaux, garantissant la sécurité de l'utilisateur. Avec un poids de 760 kg, elle est parfaite pour des travaux précis en acier à haute performance.

CARACTÉRISTIQUES

• Design en fonte qui absorbe les vibrations
• Boîte de vitesses dans bain d'huile avec pignons rectifiés et trempés
• Système de refroidissement
• Lampe LED
• Table transversale solide et de dimensions généreuses, usinée avec précision sur la surface avec des rainures en T et des guides réglables.
• Rails de guidage ajustables
• Butée de fin de course réglable de l'axe X
• Ajustement mécanique de la tige pour perçage par levier de tige
• Rotation droite/gauche
• Embrayage pour passer de l'alimentation grossière manuelle à l'alimentation fine manuelle
• Panneau de contrôle facile à utiliser
• Écran de protection réglable en hauteur avec micro-interrupteur, contre la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

Puissance d'entraînement de la(les) pompe(s) de refroidissement 40 watts

Dimensions et poids

Longueur approx. 1360 millimètres

Largeur/profondeur approx. 1150 millimètres

Hauteur approx. 2080 millimètres

Poids approximatif. 760 kilogrammes

Tête de perçage/fraisage

Plage d'inclinaison de la tête de la fraiseuse-perceuse ± 45°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 63 millimètres

Fraise de diamètre maximum 25 millimètres

Acier à haute performance pour perçage (S235JR) 30 millimètres

Acier à haute performance pour perçage continu (S235JR) 25 millimètres

Données électriques

Sortie du moteur d'entraînement 0,75 / 1,5 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 1000 millimètres

Largeur de la table 240 millimètres

Jeu minimum de la broche verticale - table de fraisage 60 millimètres

Jeu maximum entre la broche verticale et la table de fraisage 360 millimètres

Taille de la rainure en T 14 millimètres

Nombre de rainures en T 4

Rotation 45°

Capacité de charge maximale 150 kilos

Axe

Manuel de l'axe X 580 millimètres

Manuel de l'axe Y 230 millimètres

Manuel de l'axe Z 320 millimètres

Axe X automatique 500 millimètres

Axe Y automatique 150 millimètres

Broche verticale

Portée de 250 – 650 millimètres

Mandrin de broche SK 40 DIN 2080

Plage de vitesse 115 – 1750 min¯¹

Nombre de vitesses 8

Barre de serrage M16

Fonctionnement normal de la broche verticale 0,85 / 1,5 kW

Course de la tige 120 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de perceuse 3-16 mm / B 18
• mandrin de broche ISO40 / B18
• Écrous en T
• Extracteur
• Adaptateur ISO40-MK 3
• Adaptateur MK 3-MK 2
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse d'outillage avec moteur à deux vitesses MT 50 E OPTIMUM est adaptée pour :

• Industrie de l'usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- ISO 40 : Le cône ISO 40 fait partie d'une série de cônes coniques utilisés pour fixer des outils dans la broche de la machine. Cette norme établit les dimensions et tolérances pour garantir l'interchangeabilité et la précision dans le maintien des outils.
