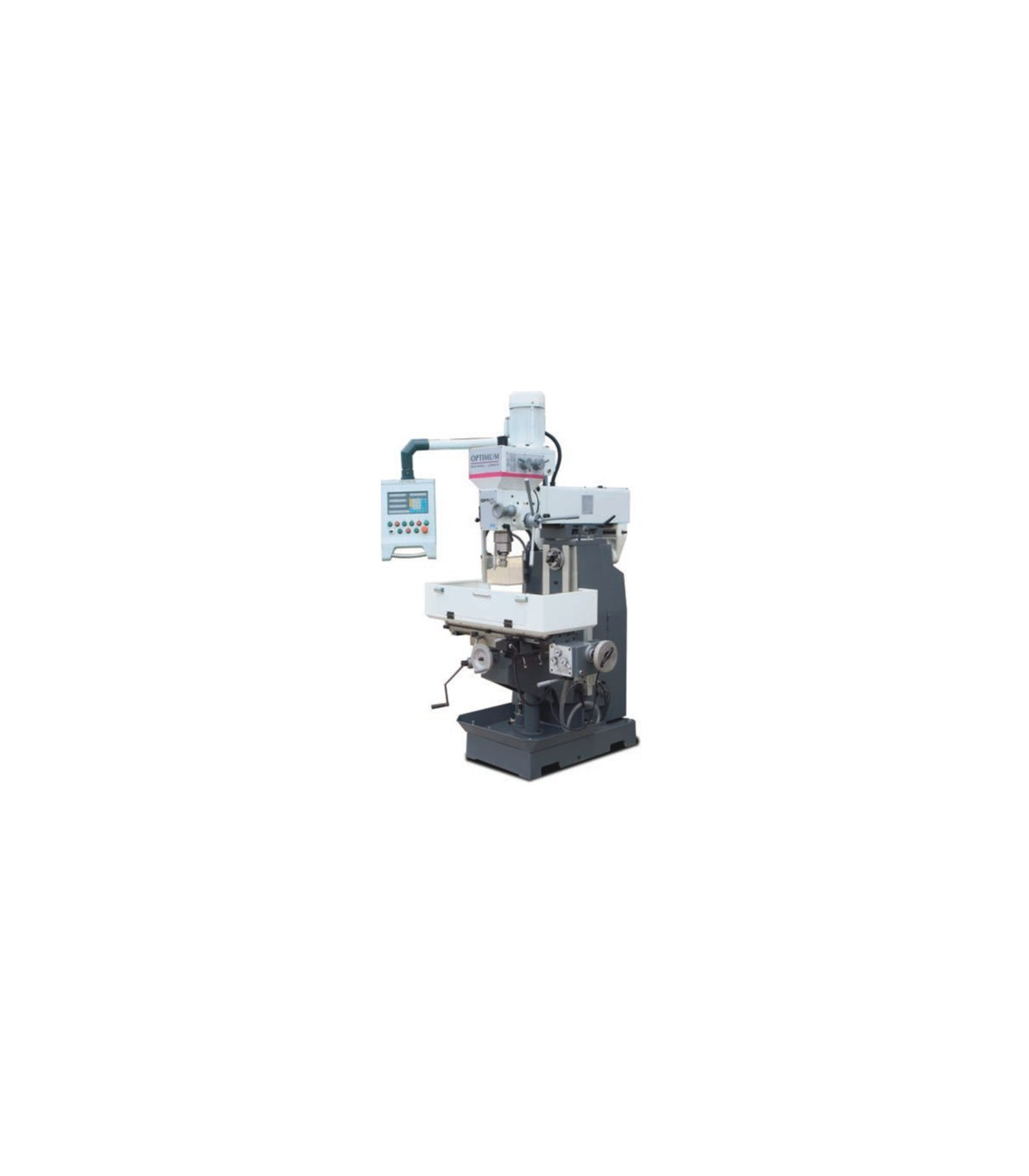

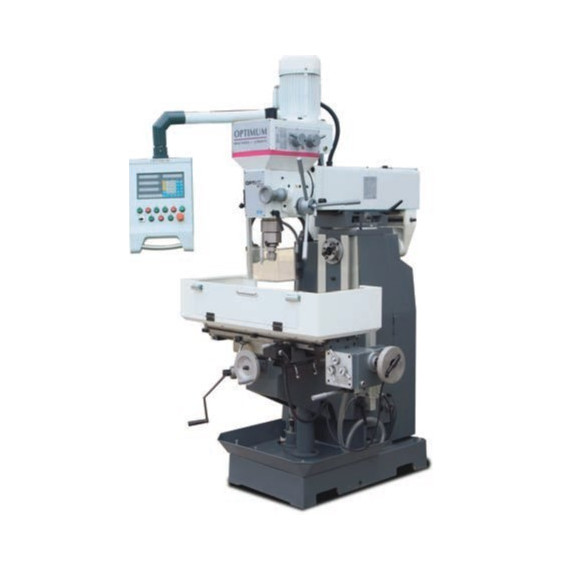

Fraiseuse multifonctionnelle MT 50 OPTIMUM

Fraiseuse multifonctionnelle MT 50 OPTIMUM. La fraiseuse multifonctionnelle MT 50 OPTIMUM présente un design robuste en fonte qui minimise les vibrations. Elle est équipée d'une boîte de vitesses à bain d'huile, d'une table solide avec des rainures en T et d'une tête inclinable ± 45°. Elle comprend un système de refroidissement, une lampe halogène et un écran de protection réglable pour garantir la sécurité. Avec un poids de 820 kg et des dimensions généreuses, elle est idéale pour percer et fraiser de l'acier haute performance, offrant précision et facilité d'utilisation.

CARACTÉRISTIQUES

• Design lourd et solide en fonte grise de haute qualité qui absorbe les vibrations.
• Boîte de vitesses à bain d'huile avec pignons rectifiés et trempés
• Dispositif de refroidissement
• Lampe halogène pour machine avec faisceau focalisé
• Table transversale solide et de dimensions généreuses, usinée avec précision à la surface avec des rainures en T et des guides réglables.
• La tête de fraisage peut être inclinée ± 45°
• Rotation droite/gauche
• L'axe X se déplace avec la manivelle ou via le dispositif d'alimentation de la table.
• Butée automatique de l'axe X
• Écran de protection réglable en hauteur avec micro-interrupteur, contre les projections de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

Puissance de la(s) pompe(s) de refroidissement 40 watts

Dimensions et poids

Longueur approx. 1290 millimètres

Largeur/profondeur approx. 1090 millimètres

Hauteur approx. 2170 millimètres

Poids approximatif. 820 kilogrammes

Tête de perçage/fraisage

Plage de rotation de la tête de fraisage ± 45°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 100 millimètres

Fraise de diamètre maximal 25 millimètres

Acier haute performance pour perçage (S235JR) 30 millimètres

Acier haute performance pour perçage continu (S235JR) 25 millimètres

Données électriques

Valeur nominale totale 4,5 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Vitesse d'alimentation

Axe X 24 – 720 mm/min

Broche horizontale

Sortie du moteur d'entraînement 1,5 kW

Portée 0 – 185 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 60 – 1350 min¯¹

Nombre de vitesses 9

Table de fraisage horizontale

Longueur de la table 1000 millimètres

Largeur de la table 240 millimètres

Taille de la rainure en T 14 millimètres

Nombre de rainures en T 4

Capacité maximale de charge 160 kilos

Axe

Manuel de l'axe X 580 millimètres

Manuel de l'axe Y 200 millimètres

Manuel de l'axe Z 340 millimètres

Axe X automatique 500 millimètres

Broche verticale

Portée de 240 – 650 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 115 – 1750 min¯¹

Nombre de vitesses 8

Fonctionnement normal de la broche verticale 1,1 / 2,2 kW

Course de la broche 120 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin à couronne dentée 1 - 16 mm / B 18
• mandrin ISO40 / B18
• Broche de fraisage horizontale avec contre-palier, logement pour fraise latérale Ø 22 mm, Ø 27 mm
• Adaptateur ISO 40/MK3
• Adaptateur ISO 40/MK2
• Barre de serrage verticale et horizontale
• Écrous en T
• Éjecteur
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse multifonctionnelle MT 50 OPTIMUM est adaptée pour :

• Industrie de l'usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Fabrication de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- ISO 40 : Le cône ISO 40 fait partie d'une série de cônes coniques utilisés pour fixer des outils dans la broche de la machine. Cette norme établit les dimensions et tolérances pour garantir l'interchangeabilité et la précision dans le maintien des outils.
