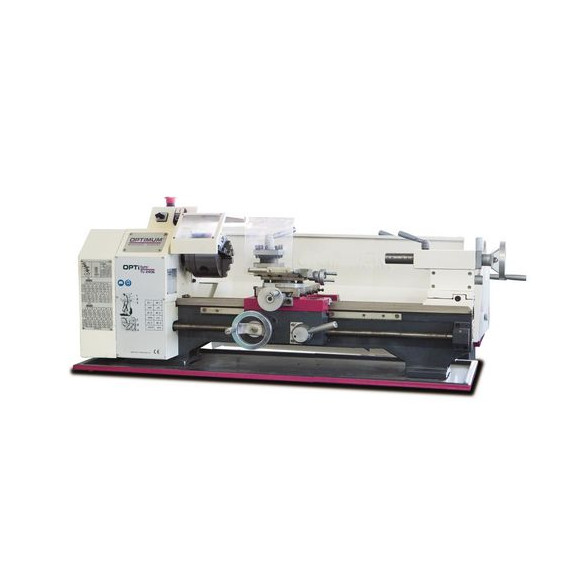

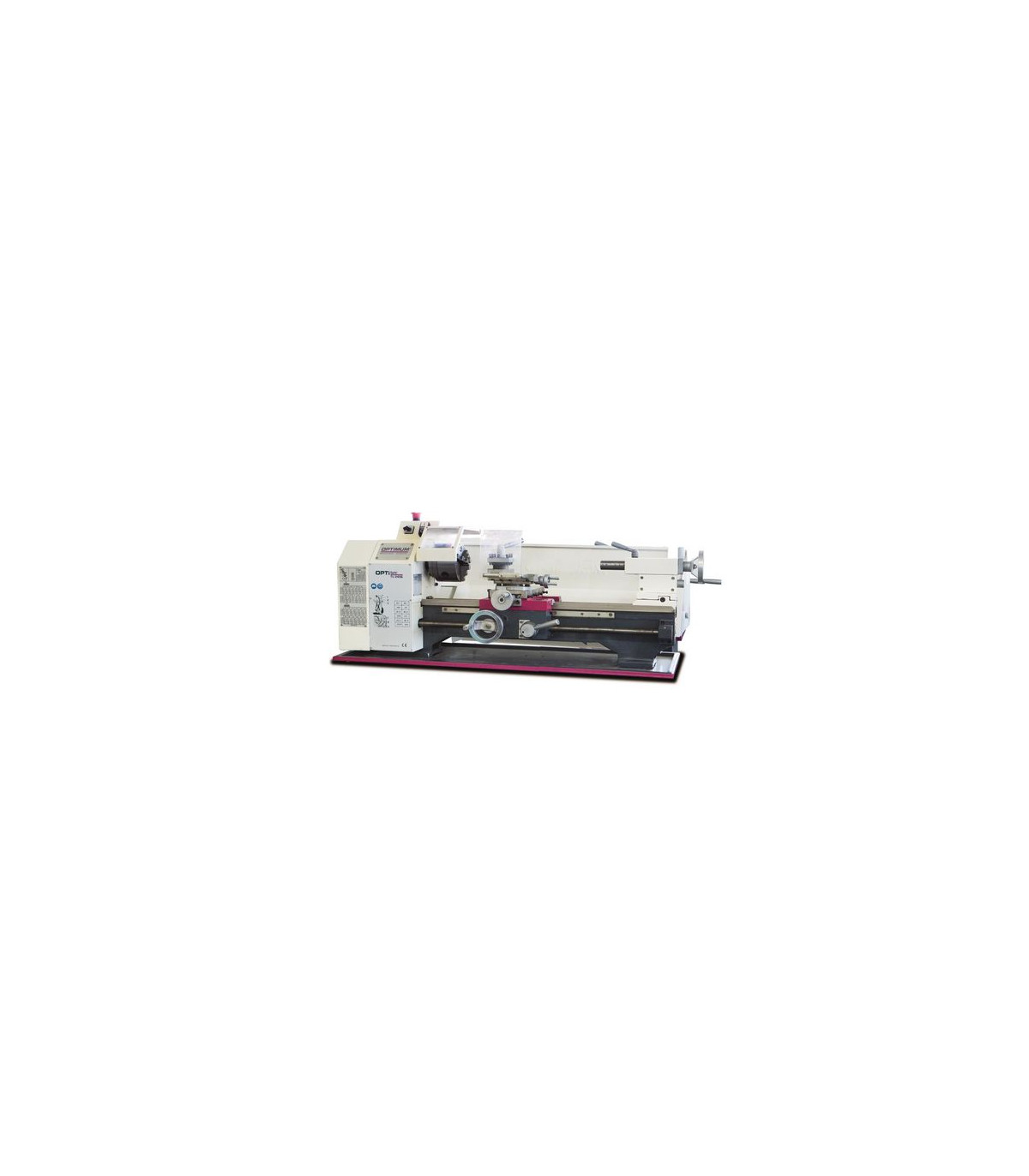

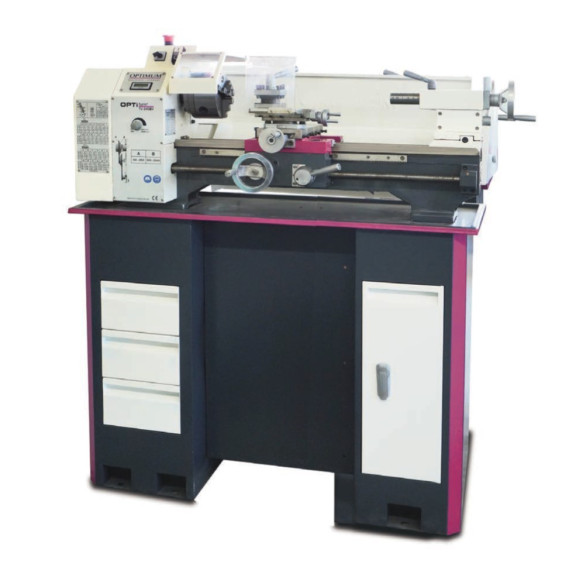

Tour de précision pour travaux exigeants TU 2406 400 V OPTIMUM

Tour de précision pour travaux exigeants TU 2406 400 V OPTIMUM. Le tour de précision TU 2406 d'OPTIMUM est idéal pour des travaux exigeants. Avec un guide d'axe Z trempé et un mandrin avec une concentricité supérieure à 0,009 mm, il garantit des résultats exceptionnels. Il comprend des volants réglables, un porte-outil quadruple et un mandrin à 3 mors. Son design permet des réglages rapides et simples, tandis que son moteur de 0,75 kW et son écran numérique assurent des performances optimales. Avec des dimensions compactes et un poids de 127 kg, il est parfait pour tout atelier.

CARACTÉRISTIQUES

• Fabriqué avec précision

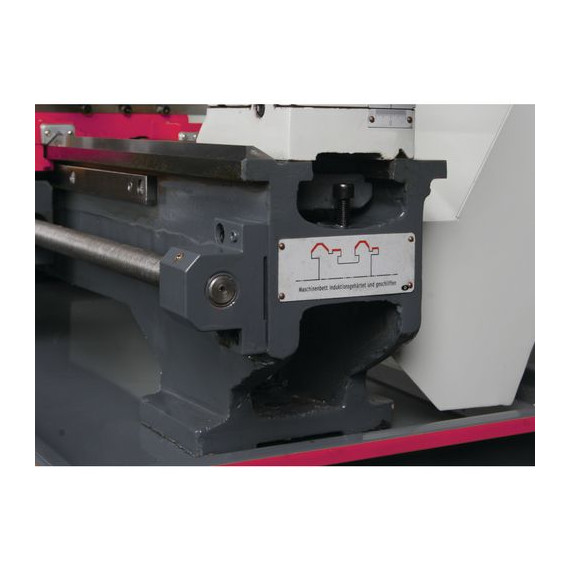

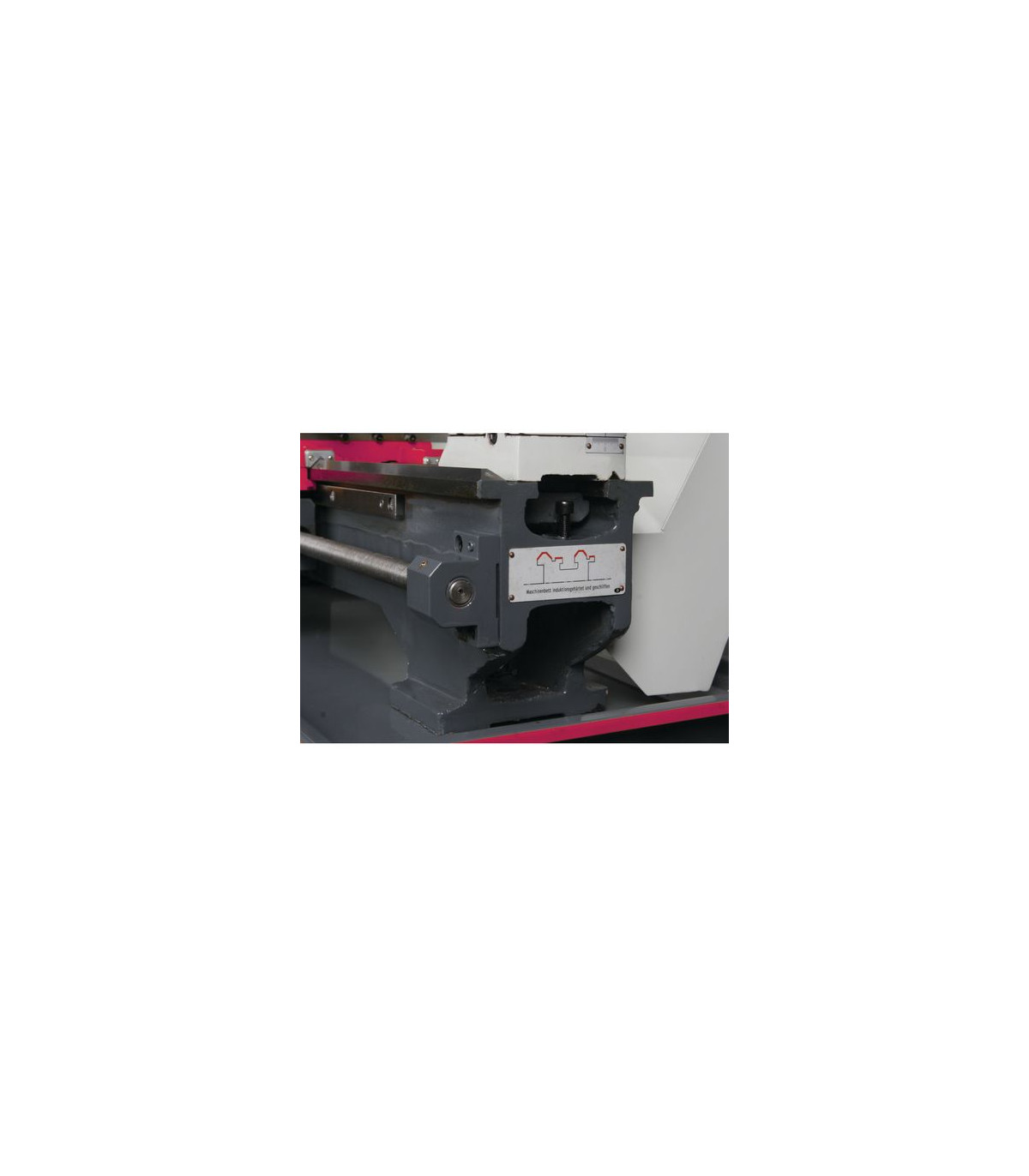

• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin meilleure que 0,009 mm
• Vis trapézoïdales enroulées
• Mandrin supporté par deux roulements frittés
• Deux roulements à rouleaux coniques de qualité P5
• Chariot élaboré avec précision
• Volants avec échelle fine réglable 0,04 / 0,01 mm
• Porte-outil quadruple
• Tous les guides peuvent être ajustés par des bandes en coin.
• Concentricité - mandrin meilleure que 0,05 mm
• Mandrin de progression pour le filetage ou le tournage longitudinal automatique
• Rotation droite/gauche commutable sur le panneau de contrôle
• Contrepoids pour tournage conique ajustable ± 5 mm
• Contrepoids et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage.

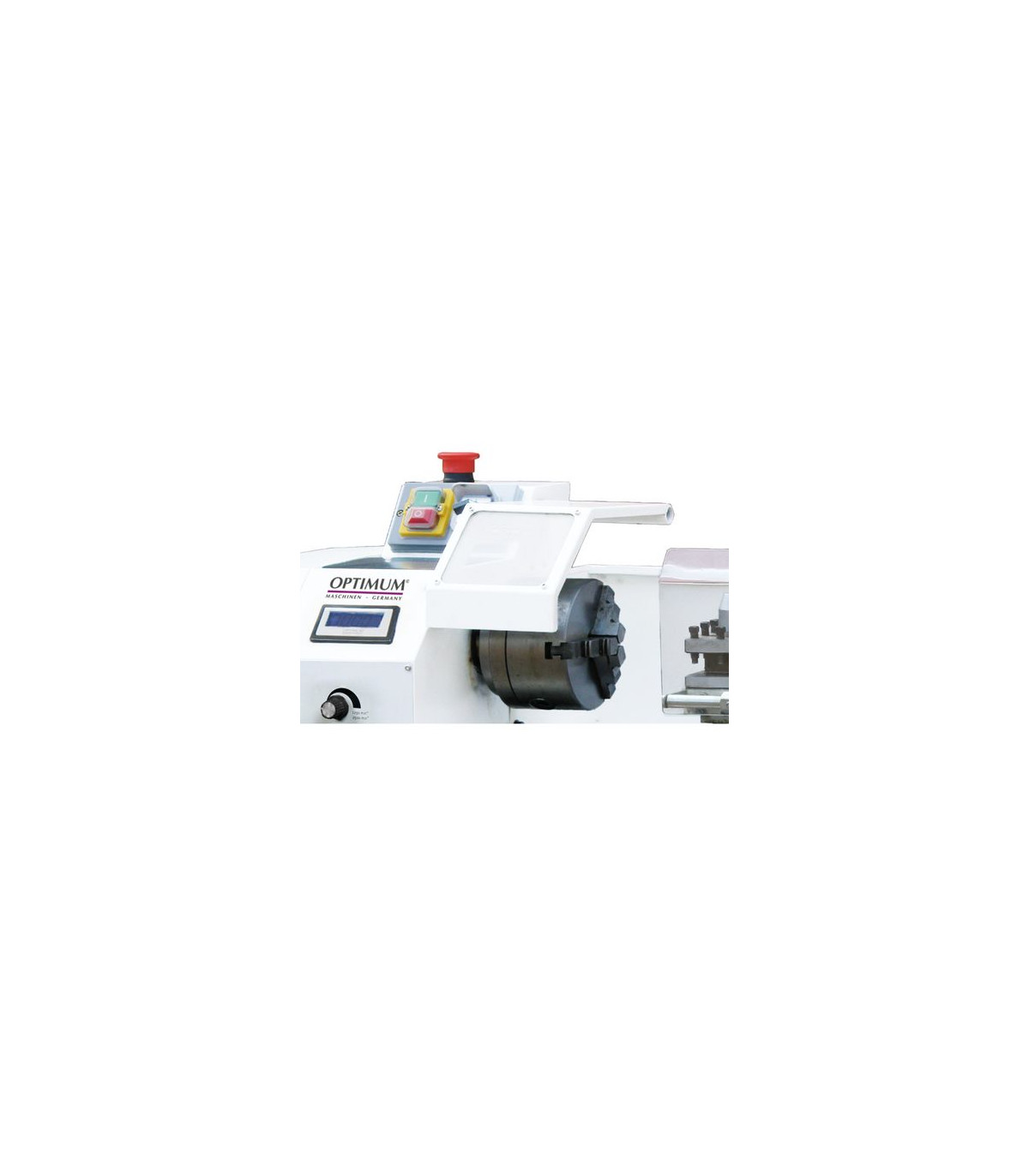

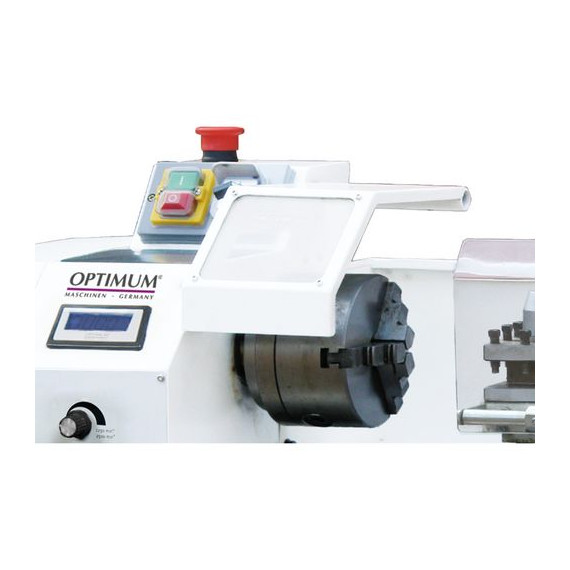

• Interrupteur d'impact d'arrêt d'urgence
• Roulement de poussée
• Accessoires variés
• Mandrin de tour à 3 mors inclus dans la fourniture standard
• Valeur stable

TU 2406V

• Changement de vitesse facilement ajustable par potentiomètre
• Écran de vitesse numérique
• Classe de filtre EMC C1

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1250 millimètres
• Largeur/profondeur approx. 594 millimètres
• Hauteur approx. 484 millimètres
• Poids approximatif. 127 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 0,75 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Pas

• Pas métrique 0,4 – 3,5 mm/tour
• Nombre de pas métriques 14
• Champ impérial 44 – 10 Gg/1"
• Nombre de pas impériaux 12

Plage de vitesse

• Nombre de vitesses 6
• Plage de vitesse 125 – 2000 min¯¹

Mandrin

• Mandrin de mandrin cylindrique Ø 52 mm
• Diamètre du trou du mandrin/diamètre du passage de la tige 21 millimètres
• Hauteur maximale du porte-outil 14 millimètres
• Cono du mandrin MK 3

Contrepoids

• Contrepoids MK 2
• Traçage de plume 60 millimètres

Axes

• Glissière supérieure de déplacement 75 millimètres
• Chariot transversal de voyage 120 millimètres
• Selle de chariot de voyage 550 millimètres

Zones de travail

• Hauteur maximale 125 millimètres
• Largeur maximale 550 millimètres
• Diamètre de rotation sur le banc de la machine 250 millimètres
• Largeur du lit 135 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Plateau de tour à trois mors Ø 125 mm, excitation centrale
• Pointe de centrage fixe MK 2 et MK 3
• Écran
• Poêle à frire
• Porte-outil quadruple
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de précision pour travaux exigeants TU 2406 400 V OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale
