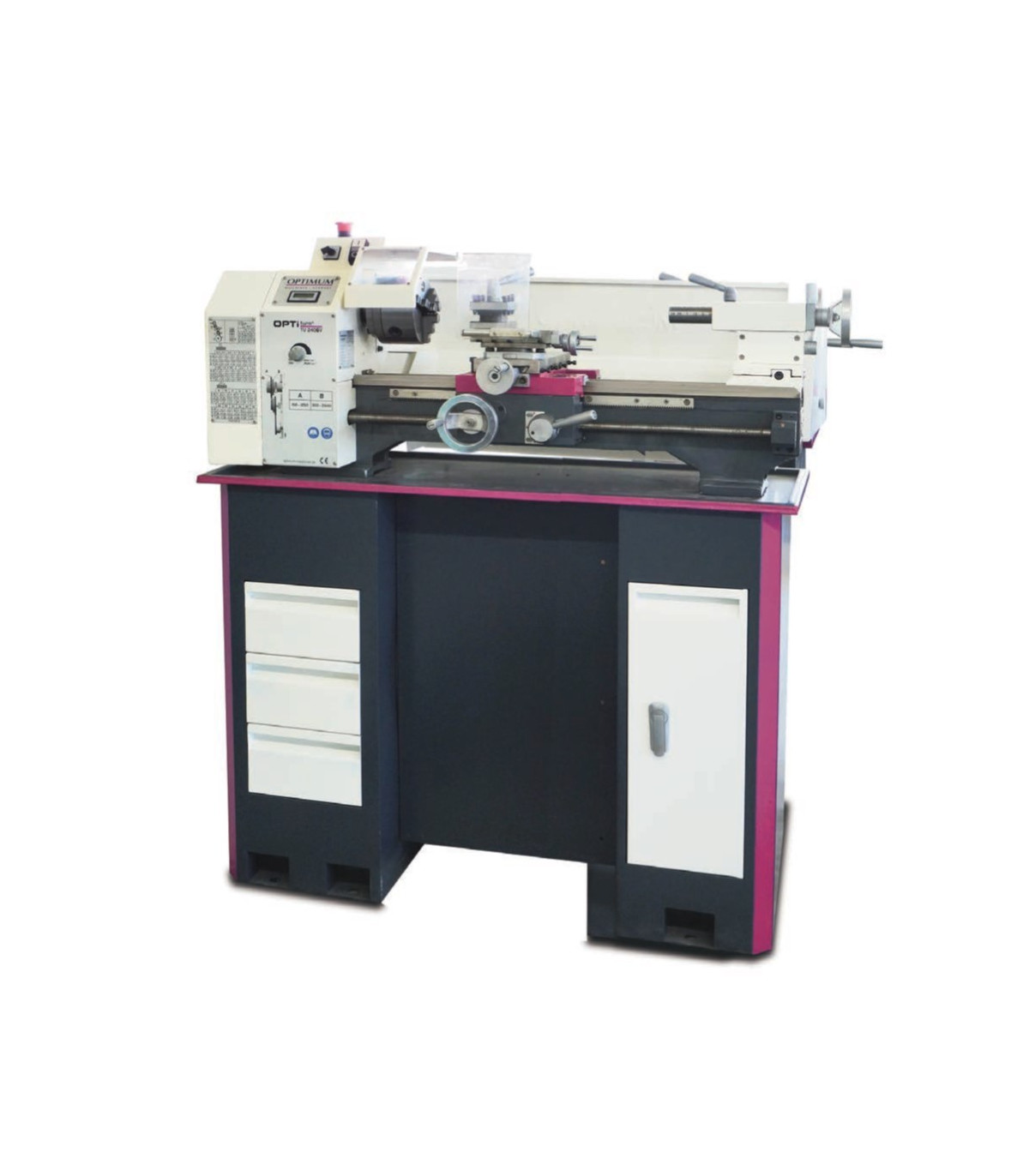

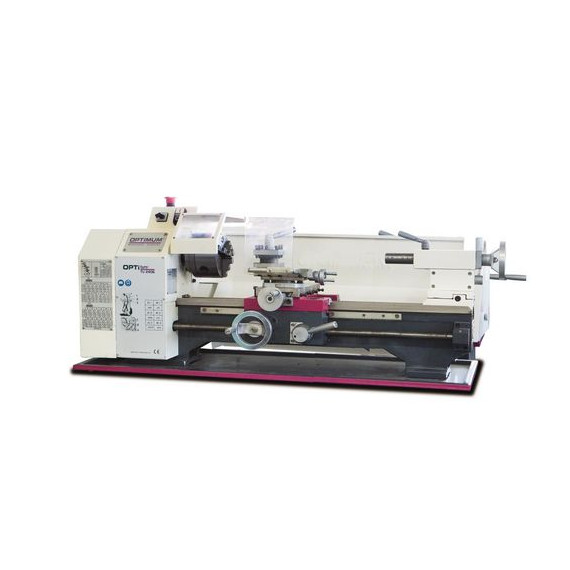

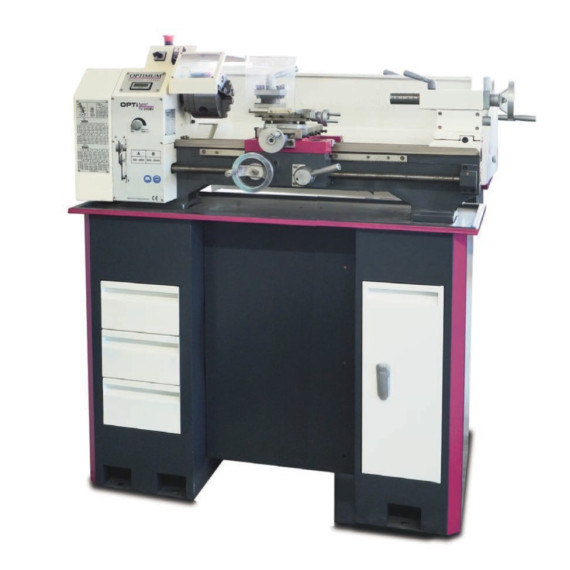

Tornio di precisione per lavori impegnativi TU 2406 400 V OPTIMUM

Tornio di precisione per lavori impegnativi TU 2406 400 V OPTIMUM. Il tornio di precisione TU 2406 di OPTIMUM è ideale per lavori impegnativi. Con una guida dell'asse Z temprata e un mandrino con concentricità superiore a 0,009 mm, garantisce risultati eccezionali. Include volanti regolabili, un portautensili quadruplo e un mandrino a 3 ganasce. Il suo design consente regolazioni rapide e semplici, mentre il motore da 0,75 kW e il display digitale assicurano prestazioni ottimali. Con dimensioni compatte e un peso di 127 kg, è perfetto per qualsiasi officina.

CARATTERISTICHE

• Fabbricato con precisione

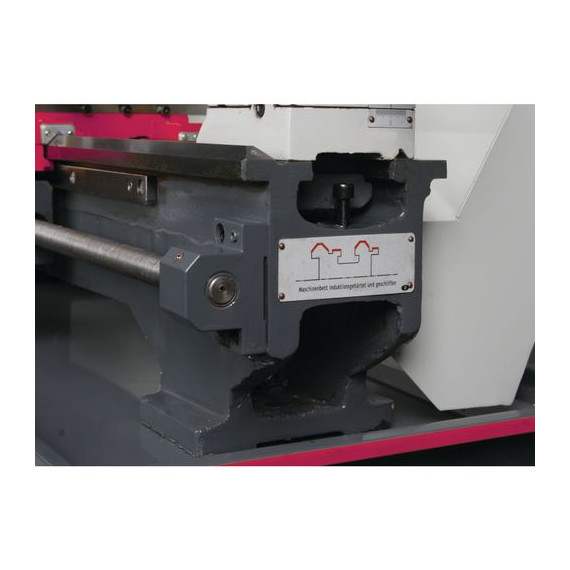

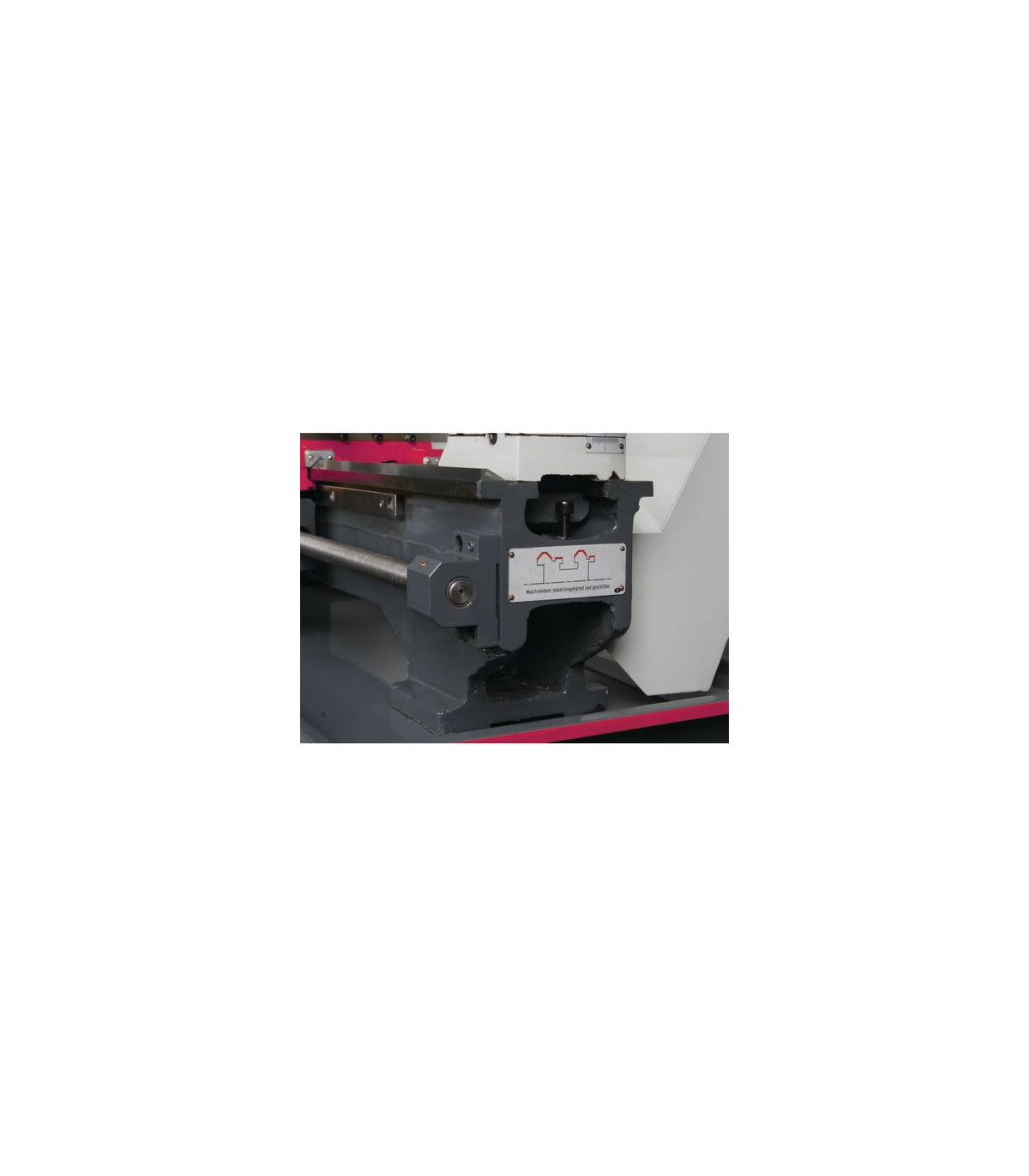

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,009 mm
• Mandrini trapezoidali avvolti
• Mandrino supportato in due cuscinetti sinterizzati
• Due cuscinetti a rulli conici di qualità P5
• Slitta realizzata con precisione
• Volanti con scala fine regolabile 0,04 / 0,01 mm
• Portautensili quadruplo
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Concentricità - mandrino migliore di 0,05 mm
• Mandrino di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Rotazione destra/sinistra commutabile nel pannello di controllo
• Contropunta per tornitura conica regolabile ± 5 mm
• Contropunta e volante con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio.

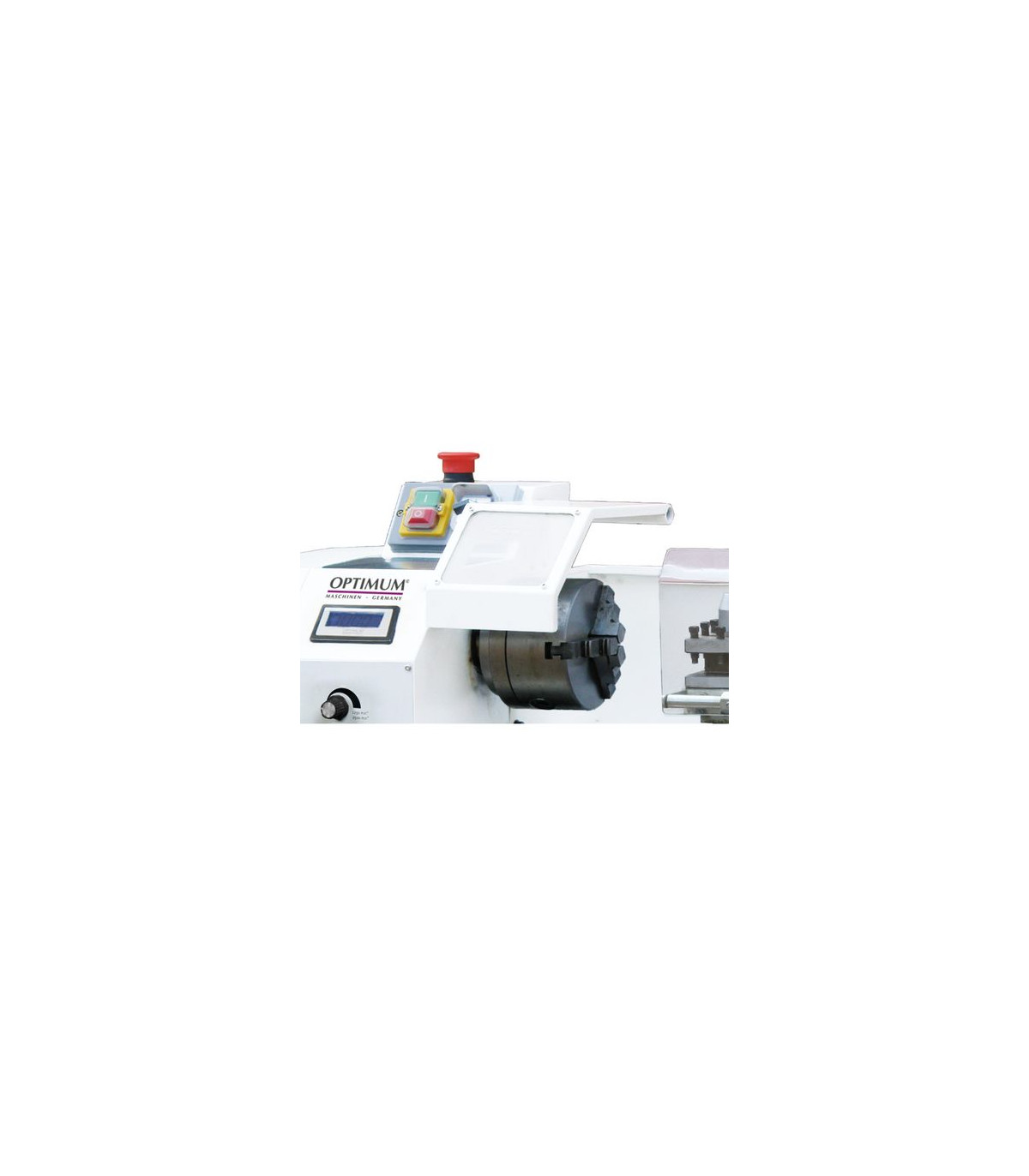

• Interruttore di emergenza di arresto d'urto
• cuscinetto di spinta
• Ampia gamma di accessori
• Mandrino del tornio a 3 ganasce incluso nella fornitura standard
• Valore stabile

TU 2406V

• Cambio di velocità facilmente regolabile tramite potenziometro

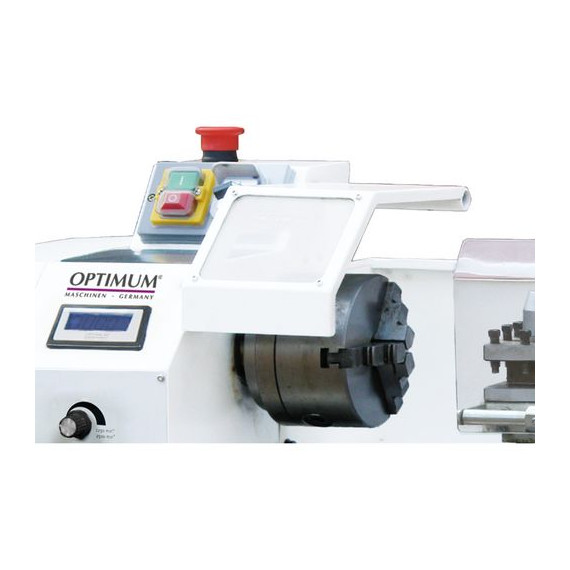

• Display di velocità digitale
• Classe di filtro EMC C1

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1250 millimetri
• Larghezza/profondità circa 594 millimetri
• Altezza circa 484 millimetri
• Peso approssimativo. 127 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 0,75 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Filettature

• Passo metrico 0,4 – 3,5 mm/giro
• Numero di passi metrici 14
• Campo imperiale 44 – 10 Gg/1"
• Numero di passi imperiali 12

Intervallo di velocità

• Numero di marce 6
• Intervallo di velocità 125 – 2000 min¯¹

Mandrino

• Mandrino del mandrino cilindrico Ø 52 mm
• Diametro del foro del mandrino/diametro del passo della barra 21 millimetri
• Altezza massima del portautensili 14 millimetri
• Cono del mandrino MK 3

Contropunta

• Contropunta MK 2
• Tratto di penna 60 millimetri

Assi

• Slitta superiore di spostamento 75 millimetri
• Carro trasversale di viaggio 120 millimetri
• Sella del carro di viaggio 550 millimetri

Aree di lavoro

• Altezza massima 125 millimetri
• Larghezza massima 550 millimetri
• Diametro di rotazione sulla base della macchina 250 millimetri
• Larghezza del letto 135 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piastra del tornio a tre ganasce Ø 125 mm, eccitazione centrale
• Punto di centraggio fisso MK 2 e MK 3
• Paratia
• Padella per patatine fritte
• Portautensili quadruplo
• Gioco di cambio marce
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il Tornio di precisione per lavori impegnativi TU 2406 400 V OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale
