Torno de precisão para trabalhos exigentes TU 2406 400 V OPTIMUM

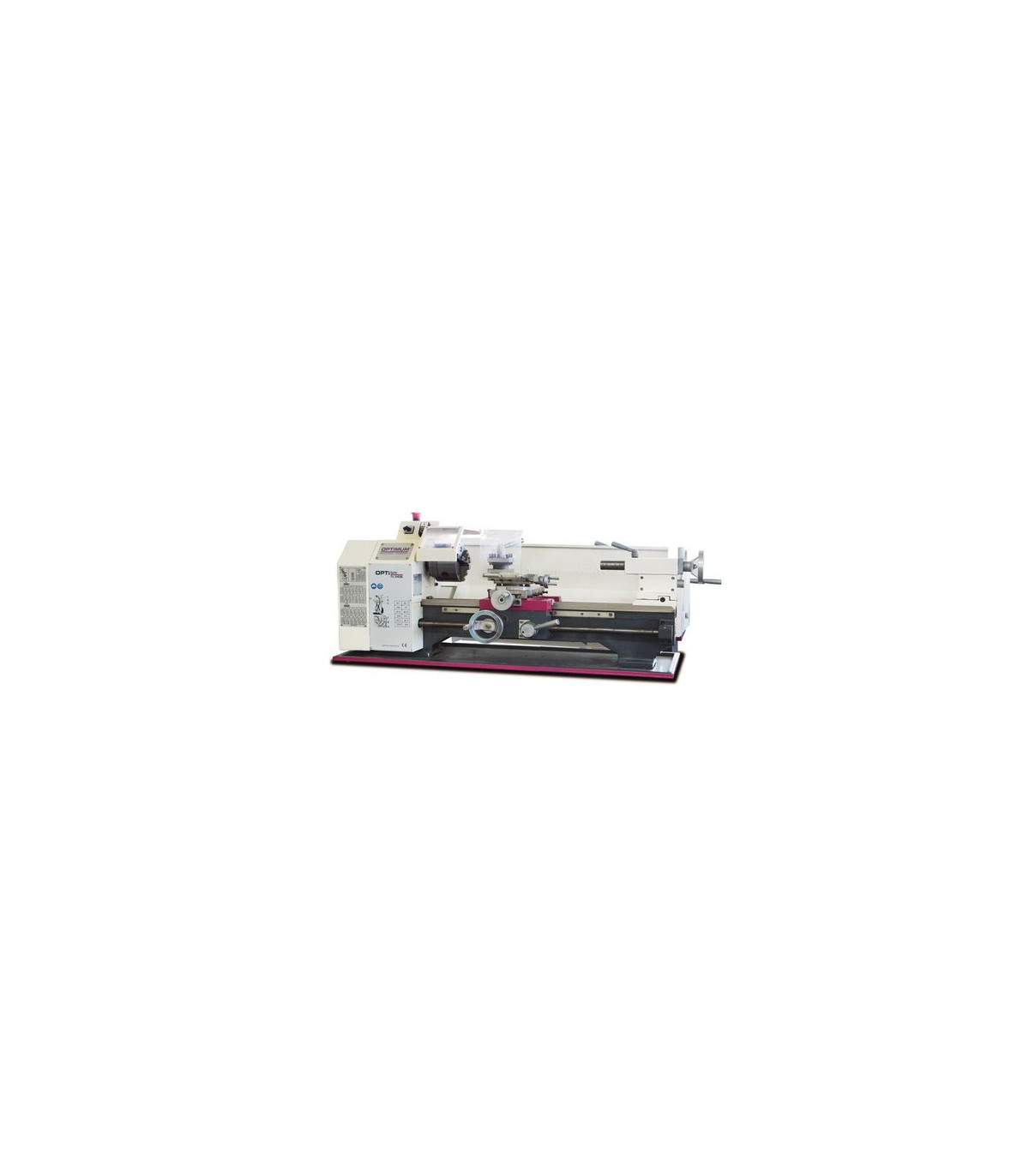

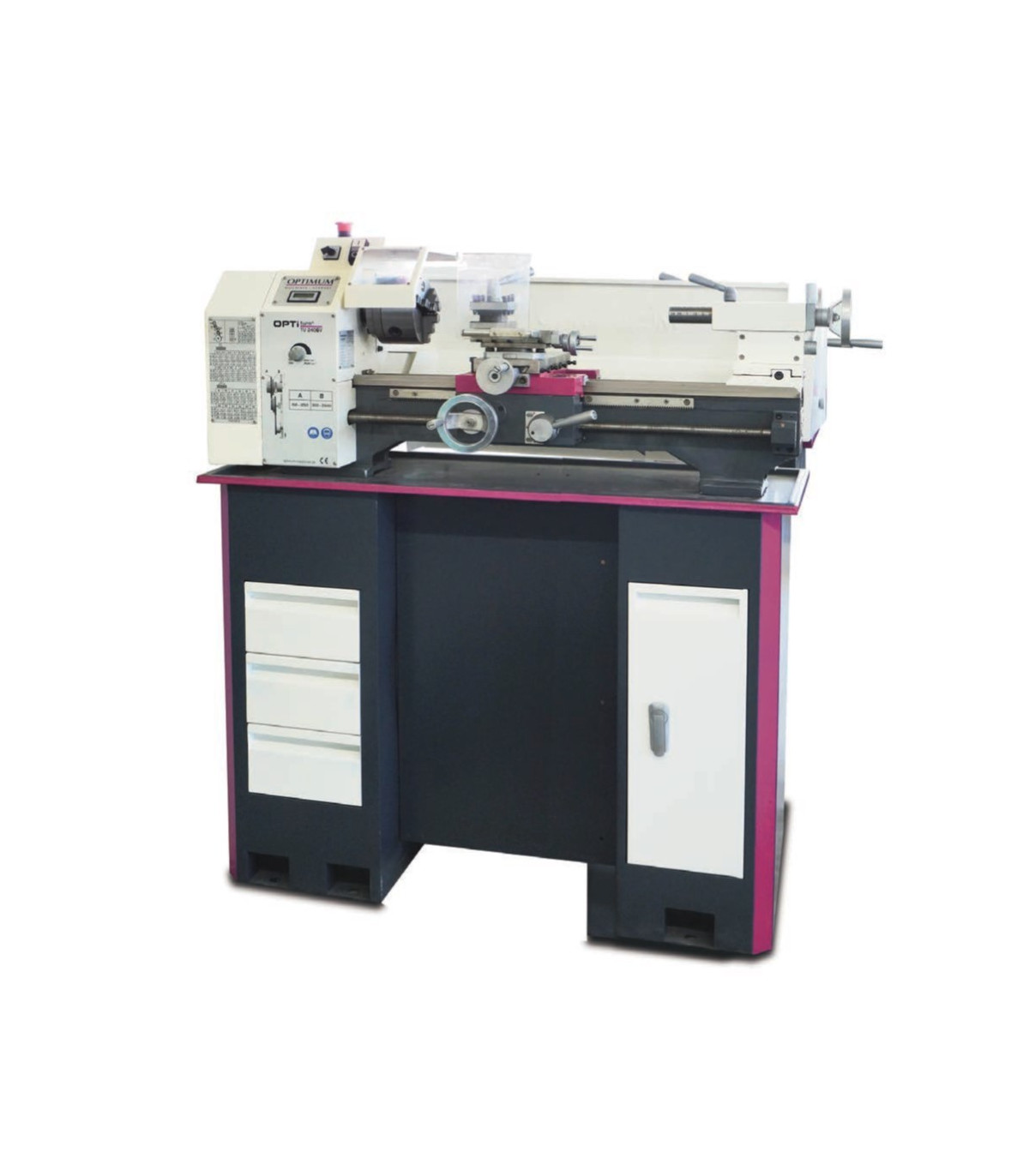

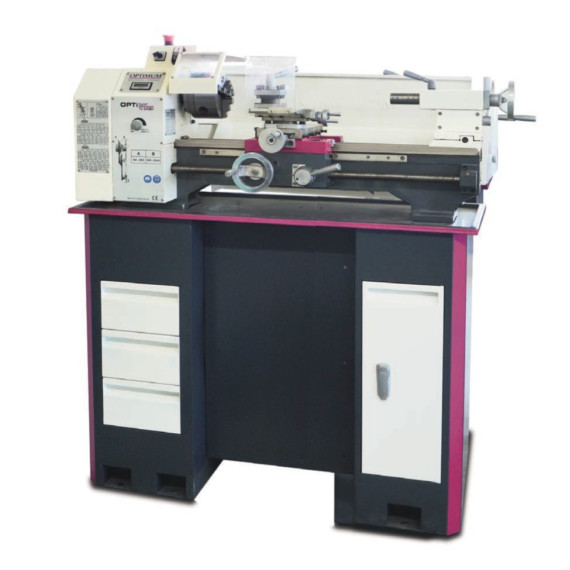

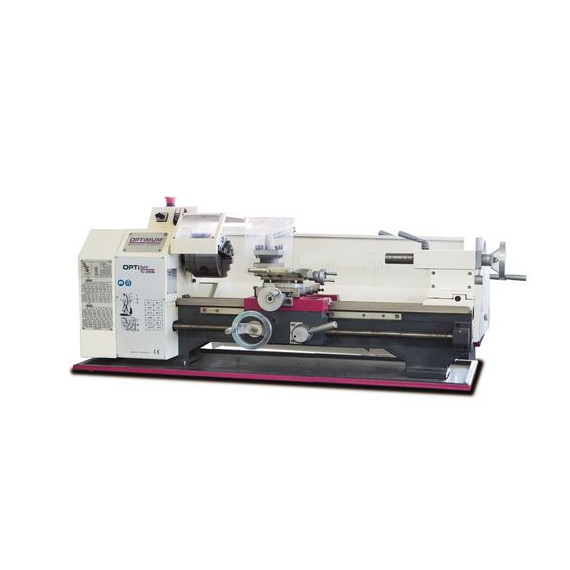

Torno de precisão para trabalhos exigentes TU 2406 400 V OPTIMUM. O torno de precisão TU 2406 da OPTIMUM é ideal para trabalhos exigentes. Com uma guia de eixo Z temperada e um fuso com concentricidade superior a 0,009 mm, garante resultados excepcionais. Inclui volantes ajustáveis, um porta-ferramentas quádruplo e um mandril de 3 garras. Seu design permite ajustes rápidos e simples, enquanto seu motor de 0,75 kW e tela digital asseguram um desempenho ótimo. Com dimensões compactas e um peso de 127 kg, é perfeito para qualquer oficina.

CARACTERÍSTICAS

• Fabricado com precisão

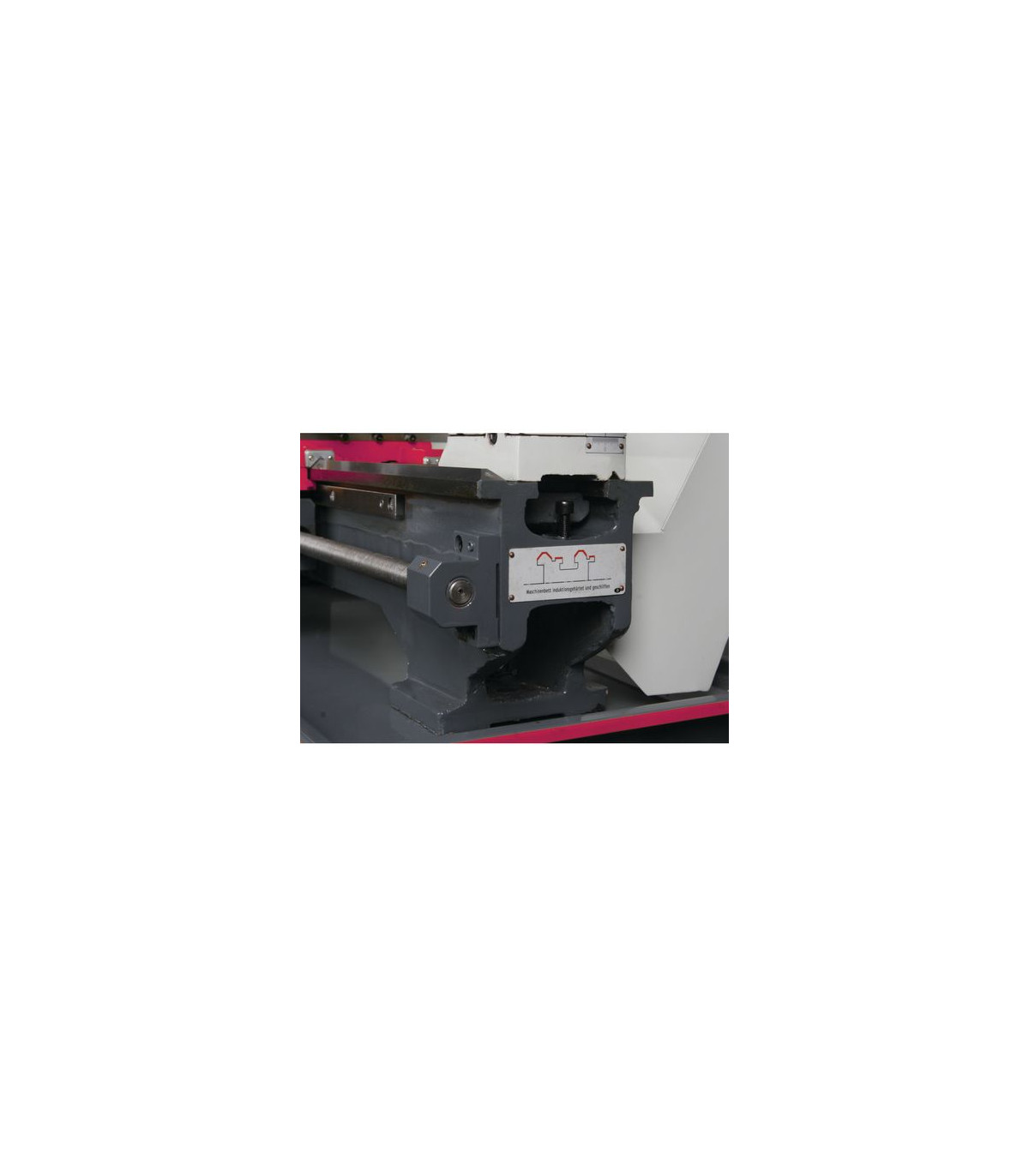

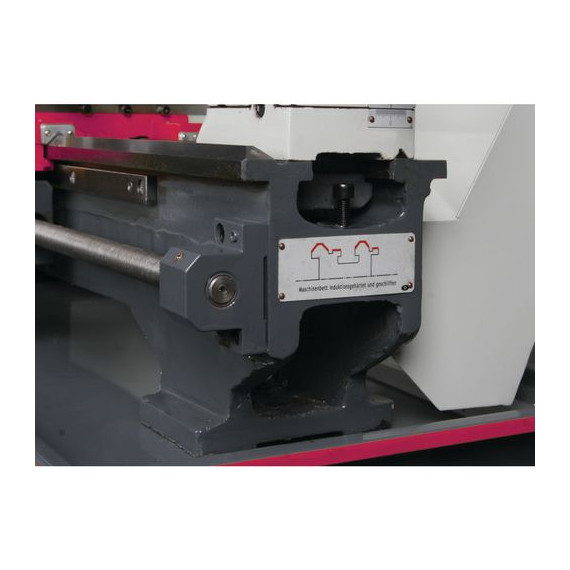

• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do fuso melhor que 0,009 mm
• Fusos trapezoidais enrolados
• Fuso armazenado em dois rolamentos sinterizados
• Dois rolamentos de rolos cônicos na qualidade P5
• Trilho elaborado com precisão
• Volantes com escala fina ajustável 0,04 / 0,01 mm
• Porta-ferramentas quádruplo
• Todas as guias podem ser ajustadas por tiras de cunha.
• Concentricidade - mandril melhor que 0,05 mm
• Fuso de avanço para corte de roscas ou torneamento longitudinal automático
• Rotação direita/esquerda comutável no painel de controle
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação.
• Interruptor de impacto de parada de emergência
• Rolamento de empuxo
• Acessórios amplos
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Valor estável

TU 2406V

• Troca de velocidade facilmente ajustável por meio de potenciômetro

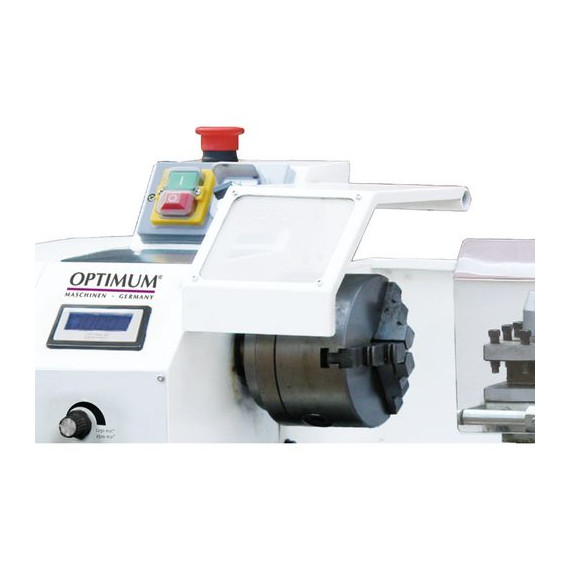

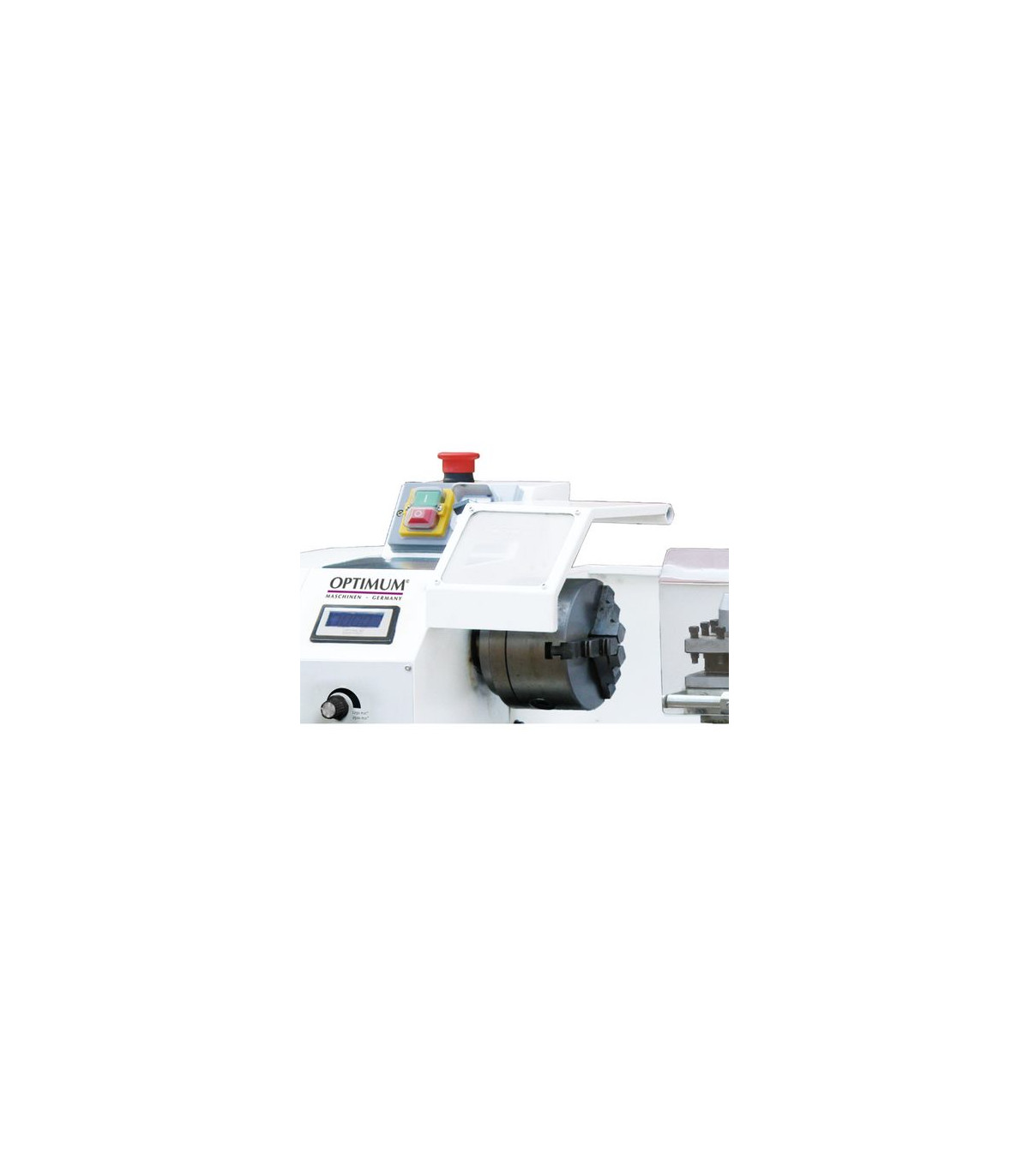

• Tela de velocidade digital
• Classe de filtro EMC C1

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1250 milímetros
• Largura/profundidade aprox. 594 milímetros
• Altura aprox. 484 milímetros
• Peso aproximado. 127 quilogramas

Dados elétricos

• Saída do motor de acionamento 0,75 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Passagens

• Passo métrico 0,4 – 3,5 mm/volta
• Número de passos métricos 14
• Campo imperial 44 – 10 Gg/1"
• Número de passos imperiais 12

Faixa de velocidade

• Número de marchas 6
• Faixa de velocidade 125 – 2000 min¯¹

Fuso

• Mandril de fuso cilíndrico Ø 52 mm
• Diâmetro do furo do fuso/diâmetro do passo da barra 21 milímetros
• Altura máxima do porta-ferramentas 14 milímetros
• Cono do fuso MK 3

Contraponto

• Contraponto MK 2
• Traço de pluma 60 milímetros

Eixos

• Corrediça superior de deslocamento 75 milímetros
• Carro transversal de viagem 120 milímetros
• Silla de carruagem de viagem 550 milímetros

Áreas de trabalho

• Altura máxima 125 milímetros
• Largura máxima 550 milímetros
• Diâmetro de giro sobre a bancada da máquina 250 milímetros
• Largura da cama 135 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três garras Ø 125 mm, excitação central
• Ponto de centragem fixo MK 2 e MK 3
• Mamparo
• Frigideira para fritar
• Porta-ferramentas quádruplo
• Conjunto de troca de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de precisão para trabalhos exigentes TU 2406 400 V OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal
