Präzisionsdrehmaschine für anspruchsvolle Arbeiten TU 2406 400 V OPTIMUM

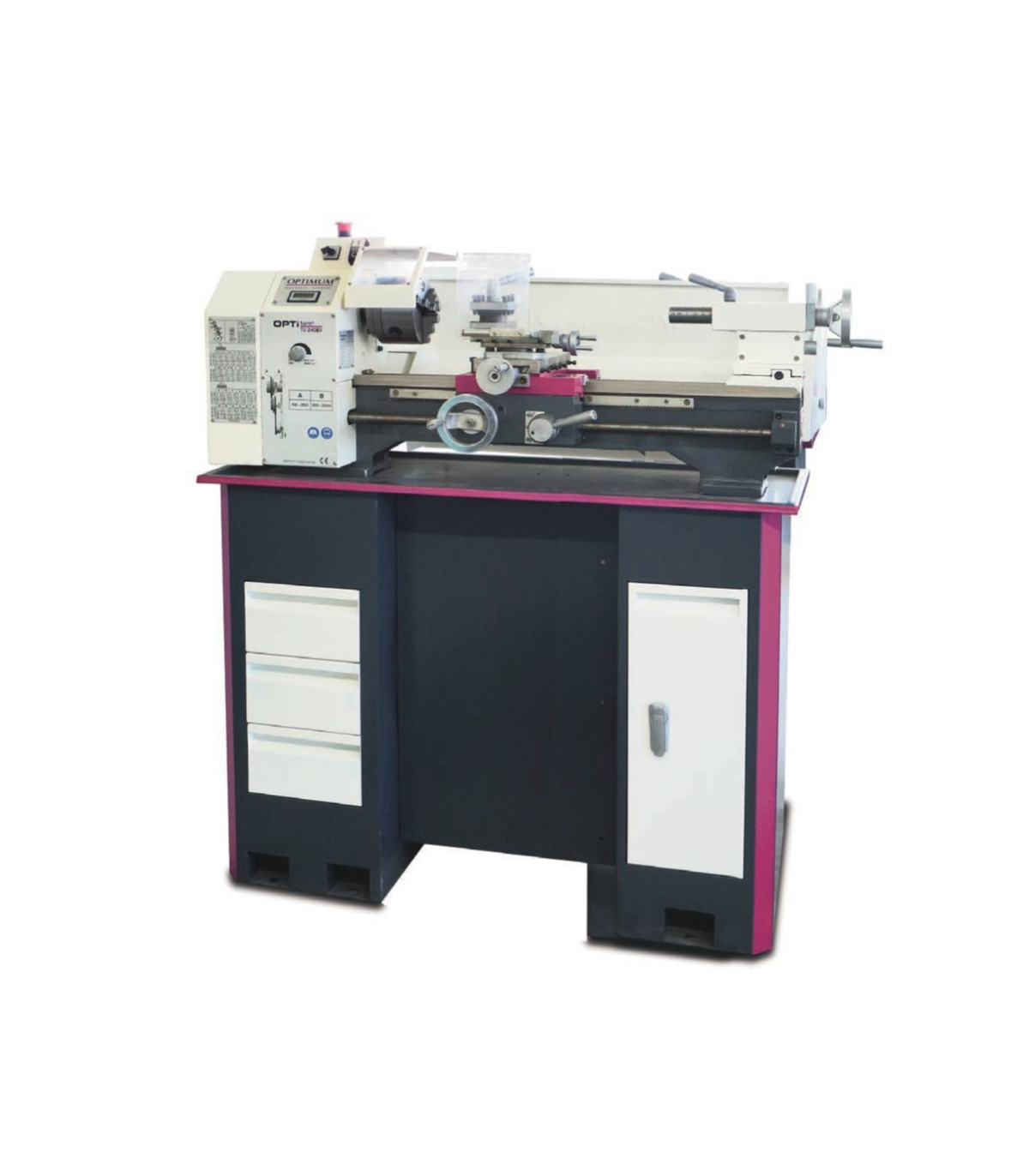

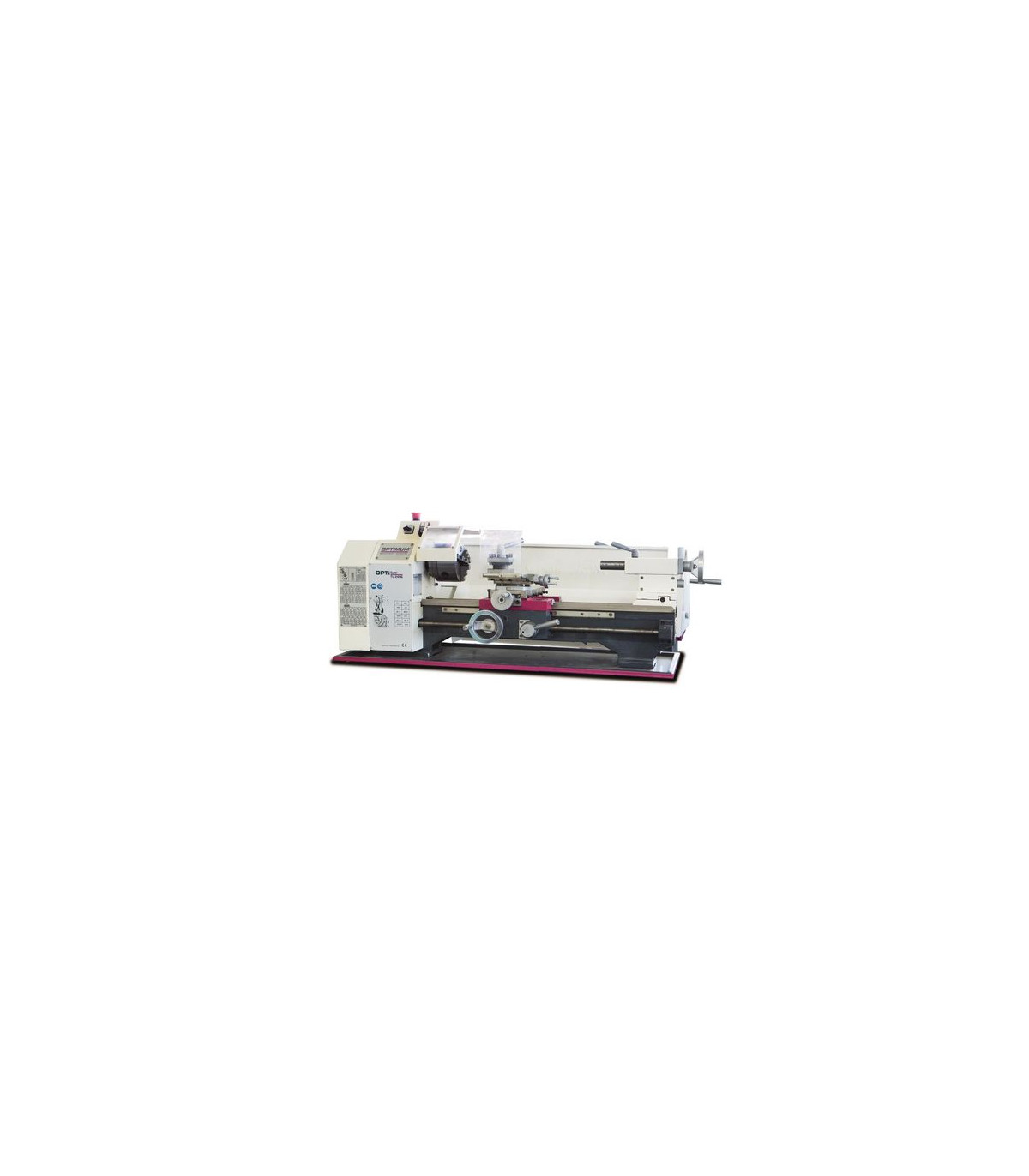

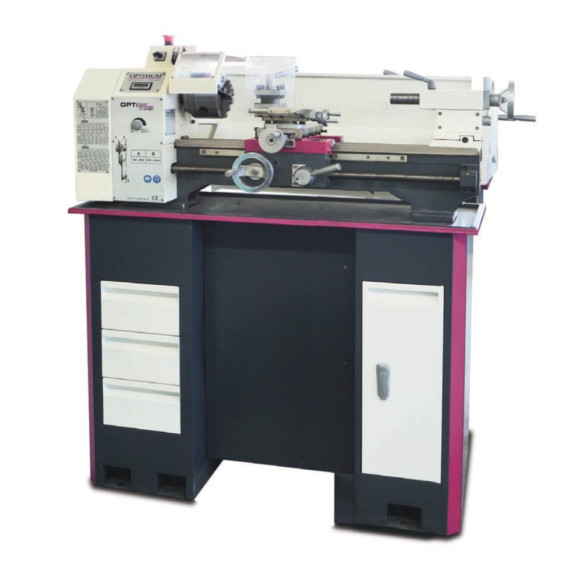

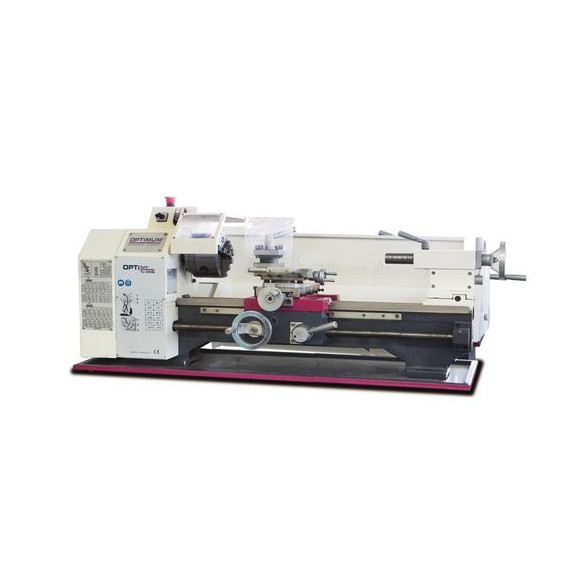

Präzisionsdrehmaschine für anspruchsvolle Arbeiten TU 2406 400 V OPTIMUM. Die Präzisionsdrehmaschine TU 2406 von OPTIMUM ist ideal für anspruchsvolle Arbeiten. Mit einer gehärteten Z-Achse und einem Spindel mit einer Rundlaufgenauigkeit von über 0,009 mm garantiert sie außergewöhnliche Ergebnisse. Sie umfasst verstellbare Handräder, einen vierfachen Werkzeughalter und ein 3-Backenfutter. Ihr Design ermöglicht schnelle und einfache Anpassungen, während ihr Motor mit 0,75 kW und das digitale Display eine optimale Leistung sicherstellen. Mit kompakten Abmessungen und einem Gewicht von 127 kg ist sie perfekt für jede Werkstatt.

MERKMALE

• Präzise gefertigt

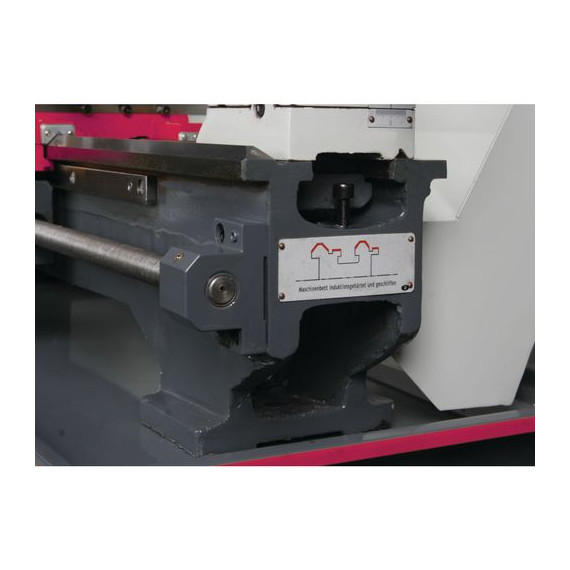

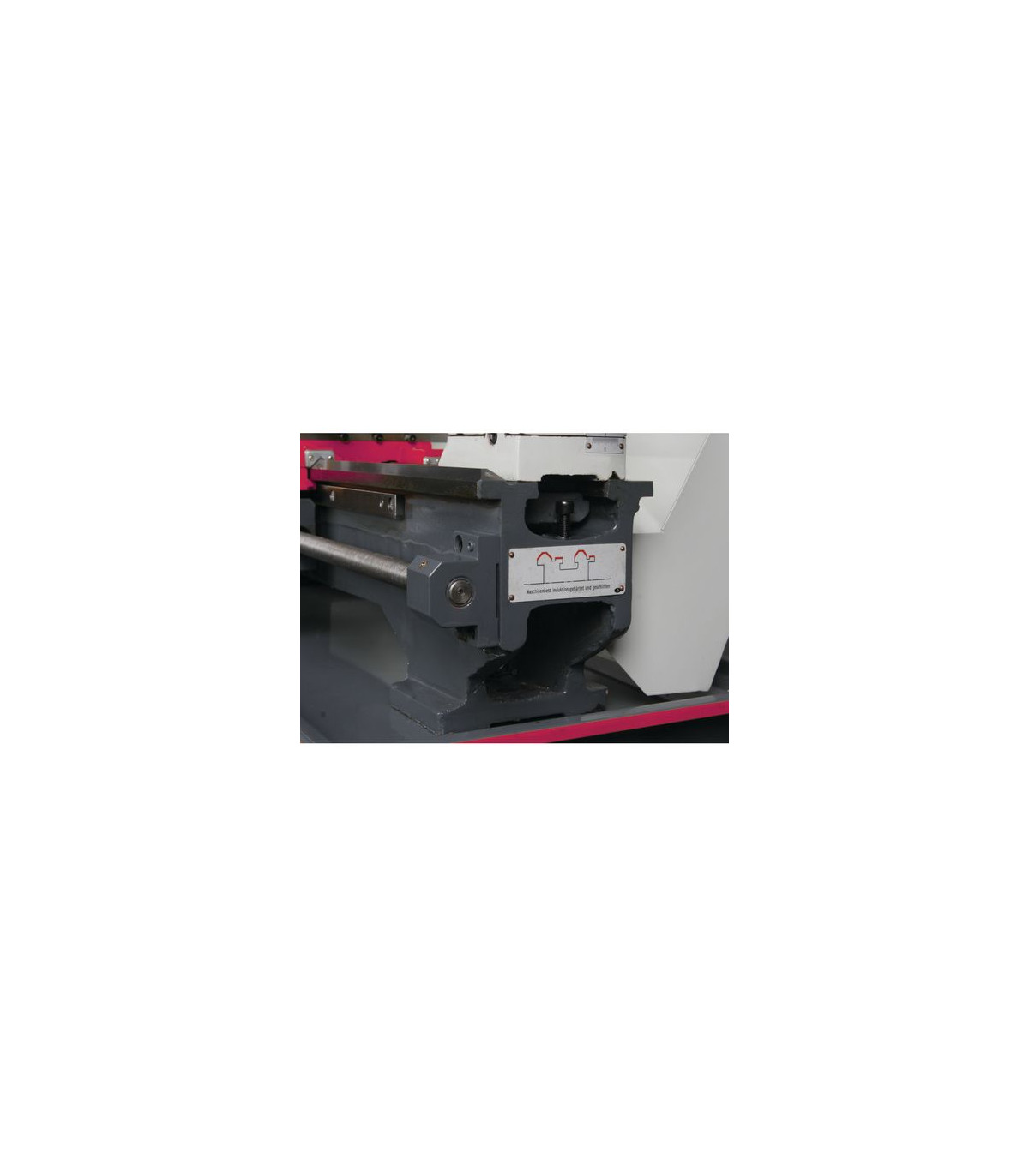

• Gehärtete und geschliffene Z-Achse
• Rundlaufgenauigkeit der Spindelspitze besser als 0,009 mm garantiert
• Gewalzte Trapezspindeln
• Spindel in zwei gesinterten Lagern gelagert
• Zwei Kegelrollenlager in Qualität P5
• Präzise gefertigter Schlitten
• Handräder mit fein einstellbarer Skala 0,04 / 0,01 mm
• Vierfacher Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rundlauf - Futter besser als 0,05 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Rechts-/Linkslauf umschaltbar am Bedienfeld
• Verstellbarer Mitnehmer für konisches Drehen ± 5 mm
• Mitnehmer und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung über Spannhebel.
• Not-Aus-Schalter
• Stützlager
• Umfangreiches Zubehör
• 3-Backenfutter im Standardlieferumfang enthalten
• Stabiler Wert

TU 2406V

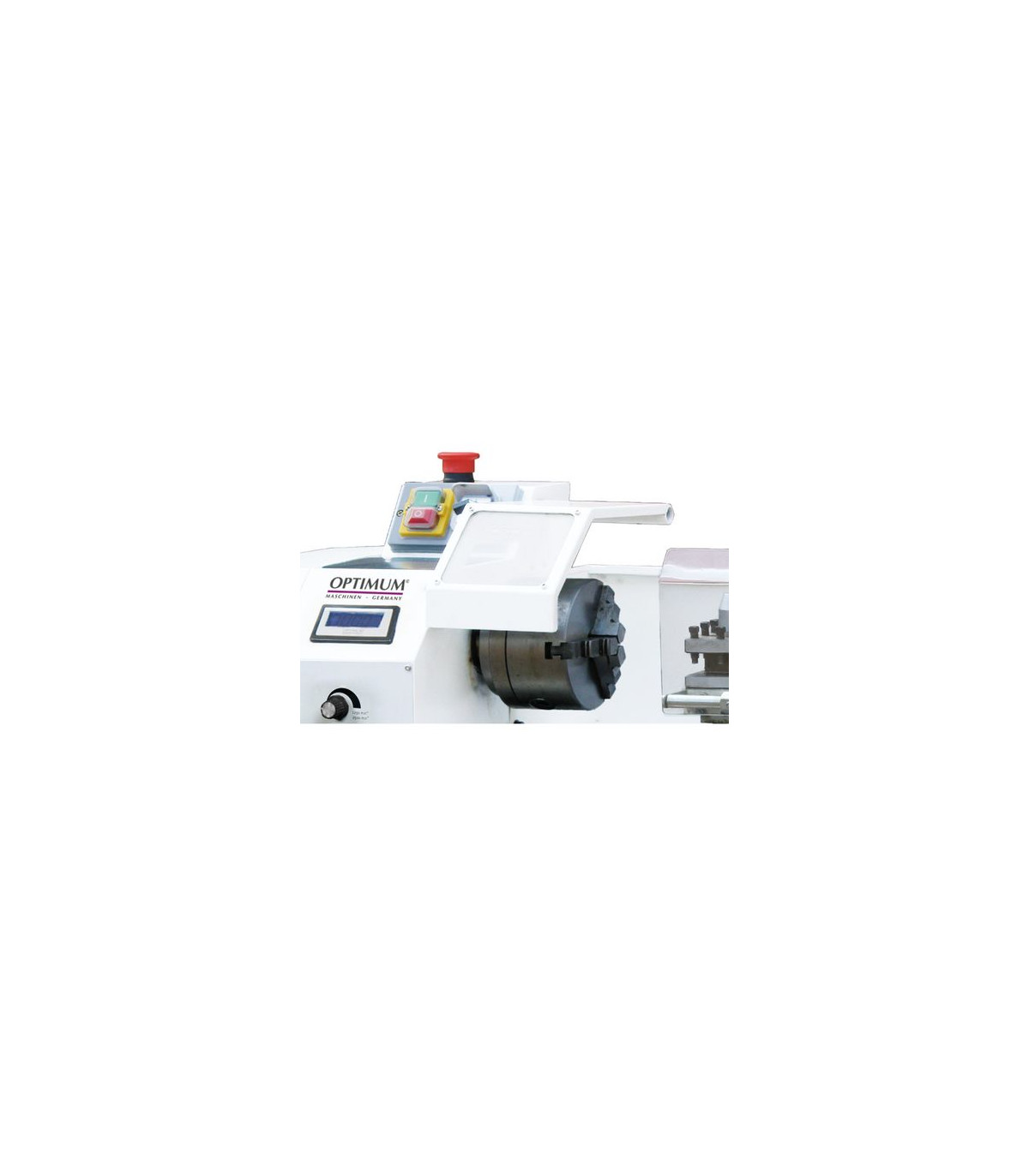

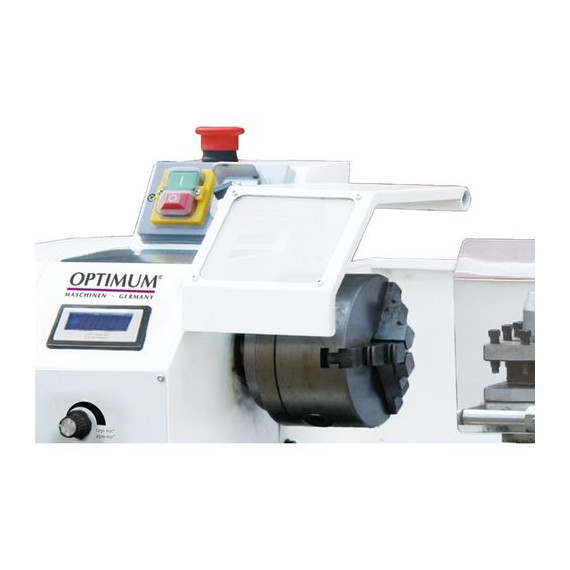

• Geschwindigkeitswechsel leicht über Potentiometer einstellbar
• Digitale Geschwindigkeitsanzeige
• EMC Filterklasse C1

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1250 Millimeter
• Breite/Tiefe ca. 594 Millimeter
• Höhe ca. 484 Millimeter
• Gewicht ca. 127 Kilogramm

Elektrische Daten

• Motorleistung 0,75 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Gewinde

• Metrisches Gewinde 0,4 – 3,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 14
• Imperiales Gewinde 44 – 10 Gg/1"
• Anzahl der imperialen Gewinde 12

Drehzahlbereich

• Anzahl der Gänge 6
• Drehzahlbereich 125 – 2000 min¯¹

Spindel

• Spindelbacken zylindrisch Ø 52 mm
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs 21 Millimeter
• Maximale Höhe des Werkzeughalters 14 Millimeter
• Spindelkonus MK 3

Mitnehmer

• Mitnehmer MK 2
• Stiftweg 60 Millimeter

Achsen

• Obere Verfahrensschlitten 75 Millimeter
• Querfahrwagen 120 Millimeter
• Schlittenstuhl 550 Millimeter

Arbeitsbereiche

• Maximale Höhe 125 Millimeter
• Maximale Breite 550 Millimeter
• Drehdurchmesser über der Maschinenbank 250 Millimeter
• Breite des Bettes 135 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrale Befestigung
• Fester Zentrierpunkt MK 2 und MK 3
• Spannblock
• Frittierpfanne
• Vierfacher Werkzeughalter
• Gangwechselset
• Werkzeugset

Die Präzisionsdrehmaschine für anspruchsvolle Arbeiten TU 2406 400 V OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
