Tournevis de bureau TU 2406 Vario OPTIMUM

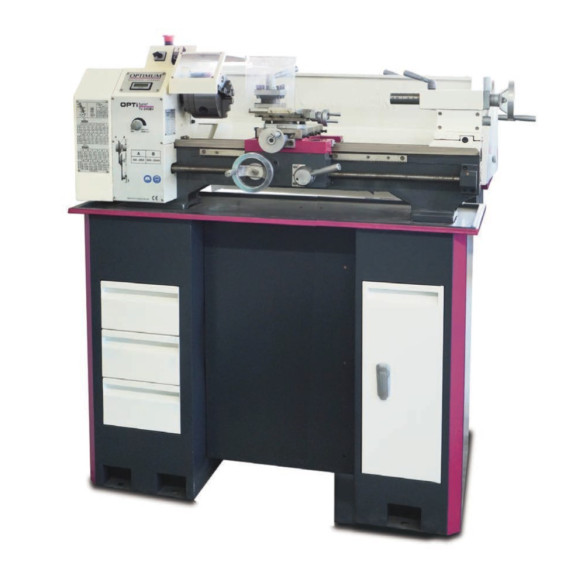

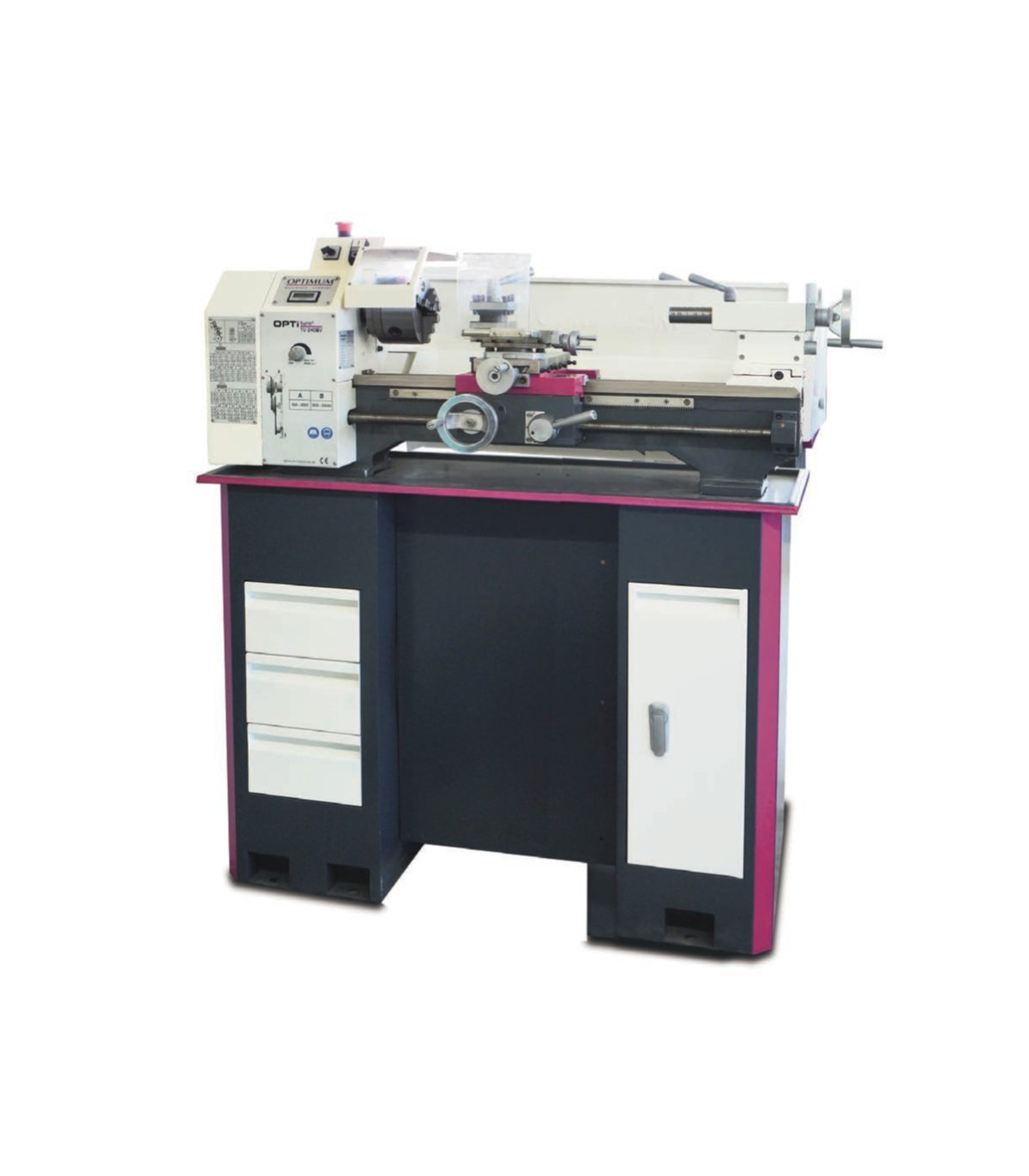

Tour de table TU 2406 Vario OPTIMUM. Le tour de table TU 2406 Vario OPTIMUM se distingue par sa précision dans la fabrication et son guide d'axe Z trempé. Avec une concentricité de pointe de broche meilleure que 0,009 mm et une broche montée sur des roulements frittés, il garantit des performances exceptionnelles. Son chariot élaboré avec précision et ses volants réglables permettent une manipulation facile. Il comprend un porte-outils quadruple, un mandrin à 3 mors et un contre-point ajustable. Avec un moteur de 1,1 kW et un écran numérique, il est idéal pour des travaux exigeants.

CARACTÉRISTIQUES

• Fabriqué avec précision
• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe de broche meilleure que 0,009 mm
• Vis trapézoïdales enroulées
• Broche montée sur deux roulements frittés
• Deux roulements à rouleaux coniques de qualité P5
• Chariot élaboré avec précision
• Volants avec échelle fine réglable 0,04 / 0,01 mm
• Porte-outils quadruple
• Tous les guides peuvent être ajustés par des bandes de coin.
• Concentricité - mandrin meilleure que 0,05 mm
• Broche d'avance pour le filetage ou le tournage longitudinal automatique
• Rotation droite/gauche commutable sur le panneau de contrôle
• Contre-point pour tournage conique ajustable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage.
• Interrupteur d'impact d'arrêt d'urgence
• Roulement de poussée
• Accessoires étendus
• Mandrin de tour à 3 mors inclus dans la fourniture standard
• Valeur stable

TU 2406V

• Changement de vitesse facilement ajustable par potentiomètre
• Écran de vitesse numérique
• Filtre EMC classe C1

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1250 millimètres
• Largeur/profondeur approx. 594 millimètres
• Hauteur approx. 484 millimètres
• Poids approximatif. 125 kilos

Données électriques

• Sortie du moteur d'entraînement 1,1 kW
• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Pas

• Pas métrique 0,4 – 3,5 mm/tour
• Nombre de pas métriques 14
• Champ impérial 44 – 10 Gg/1"
• Nombre de pas impériaux 12

Plage de vitesses

• Nombre de vitesses 2
• Plage de vitesses 150 – 2500 min¯¹
• Contrôle de vitesse ajustable électroniquement

Broche

• Mandrin de broche cylindrique Ø 52 mm
• Diamètre du trou de la broche/diamètre du passage de la tige 21 millimètres
• Hauteur maximale du porte-outils 12 millimètres
• Cono de la broche MK 3

Normes et certifications

• Norme DIN EN 55011
• Niveau EMC C1

Contre-point

• Point de centre MK 2
• Trajet de la plume 60 millimètres

Axes

• Glissière supérieure de déplacement 75 millimètres
• Chariot transversal de déplacement 120 millimètres
• Chariot de voyage 550 millimètres

Zones de travail

• Hauteur maximale 125 millimètres
• Largeur maximale 550 millimètres
• Diamètre de tournage sur le banc de la machine 250 millimètres
• Diamètre de balancement au-dessus du chariot de planage 148 millimètres
• Largeur du lit 133 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Plateau de tour à trois mors Ø 125 mm, excitation centrale
• Point de centrage fixe MK 2 et MK 3
• Écran
• Poêle à frire
• Porte-outils quadruple
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour de table TU 2406 Vario OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et les méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements opérant dans des environnements où la compatibilité électromagnétique est cruciale.
