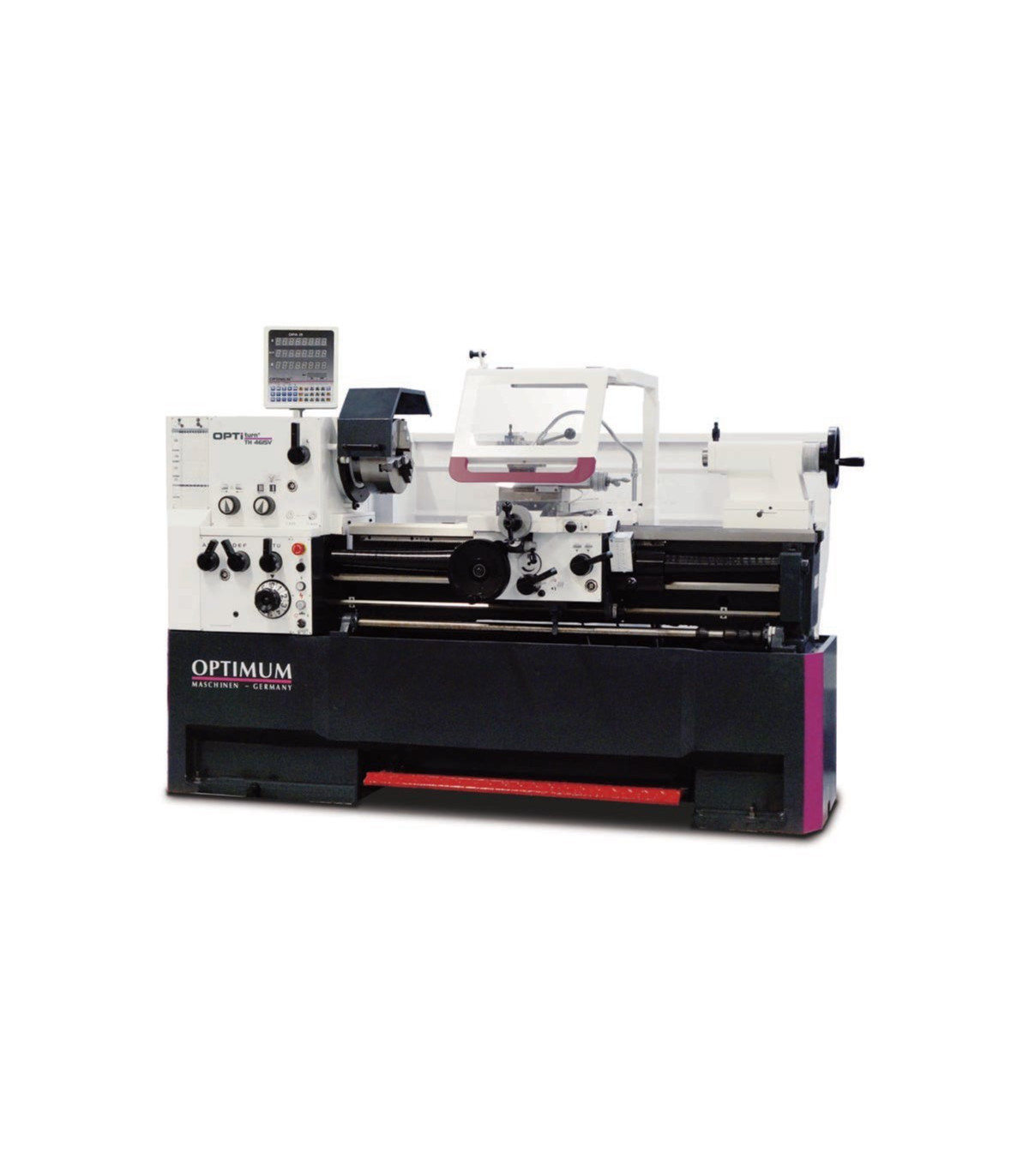

Tour à métaux de banc avec fonctionnement doux TH 4615D OPTIMUM

Tour à banc avec fonctionnement doux TH 4615D OPTIMUM. Le tour à banc TH 4615D OPTIMUM se distingue par son fonctionnement doux et sa précision. Avec un guide d'axe Z trempé, il garantit une concentricité ≤ 0,015 mm. Il fonctionne dans un bain d'huile, offrant un réglage facile et sécurisé grâce à des gibs et des volants. Son électronique de sécurité à deux canaux et le dispositif d'arrêt d'urgence garantissent une utilisation sécurisée. De plus, il dispose d'un système de refroidissement efficace et d'un design robuste, idéal pour des travaux exigeants.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin ≤ 0,015 mm
• Les axes, les roues et le mandrin principal fonctionnent dans un bain d'huile.
• Couvercle de vis d'avance
• Glissière usinée avec précision
• Tous les guides peuvent être ajustés par des gibs.
• Coupe mécanique d'avance longitudinale de la glissière du banc avec quatre excentriques réglables
• Rotation droite/gauche sur la glissière du lit commutable par mandrin de commutation
• Électronique de sécurité à deux canaux
• Lubrification centrale sur la glissière du lit
• Plage de réglage de la glissière supérieure ± 90
• Roues dentées à fonctionnement doux, trempées et rectifiées, montées sur 2 roulements à rouleaux coniques de précision réglables
• Interrupteur avec calcul du cycle de vie, testé selon la norme EN ISO 13849
• Grande protection contre les copeaux avec lampe de machine LED intégrée
• Volants avec échelle fine réglable 0,04 / 0,02 mm
• Volants de sécurité avec fonction de débrayage selon EN23125 sur les axes X et Z
• Réducteur d'avance haute vitesse de conception fermée, roues dentées et axes trempés et rectifiés, fonctionnant dans un bain d'huile dans des roulements de précision.
• Échelle de cadran filetée réglable
• Contrepoids pour tournage conique réglable ± 10 mm
• Contrepoids et volant avec échelle fine réglable de 0,025 mm
• Ajustement rapide, simple et sans outils du contrepoids par un levier de serrage
• Gestion des câbles par chaîne porte-câbles
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision en fonte grise
• Dispositif de refroidissement avec réservoir de liquide de refroidissement séparé avec indicateur de niveau et séparateur d'huile ; vidange et nettoyage faciles et complets selon DIN
• Dispositif d'arrêt d'urgence avec commande au pied

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

• Sortie de la pompe de refroidissement 125 watts

Dimensions et poids

• Longueur approx. 2765 millimètres
• Largeur/profondeur approx. 1065 millimètres
• Hauteur approx. 1550 millimètres
• Poids approximatif. 1810 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 5,5 kW
• Valeur nominale totale 5,8 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,031 – 1,7 mm/tr
• Nombre d'avances longitudinales 42
• Plage d'alimentation plate 0,014 – 0,784 mm/tr
• Nombre d'alimentations plates 42

Pas

• Pas métrique 0,1 – 14 mm/tr
• Nombre de pas métriques 41
• Champ impérial 112 – 2 Gg/1"
• Nombre de pas impériaux 41
• Pas diamétral 4 – 112 ppp
• Nombre de pas diamétraux 50
• Pas de vis modulaire 0,1 – 7 mm/tr
• Nombre de pas de vis modulaires 34

Plage de vitesse

• Nombre de vitesses 12
• Plage de vitesse 25 – 2000 min¯¹

Mandrin

• Mandrin de broche Verrouillage par came DIN ISO 702-2 n° 6
• Diamètre du trou du mandrin/diamètre du passage de la tige 58 millimètres
• Hauteur maximale du porte-outil 25 millimètres
• Cono du mandrin MT 6

Contrepoids

• Arroser MT 4
• Traçage de plume 130 millimètres
• Diamètre de la plume 60 millimètres

Axes

• Glissière supérieure de déplacement 125 millimètres
• Chariot transversal de voyage 285 millimètres
• Selle de montage pour chariot de voyage 1305 millimètres

Zones de travail

• Hauteur maximale 230 millimètres
• Largeur maximale 1560 millimètres
• Diamètre de rotation sur le banc de la machine 460 millimètres
• Diamètre d'oscillation dans le pont du lit 690 millimètres
• Diamètre d'oscillation au-dessus du chariot de planeur 270 millimètres
• Longueur de rotation dans le pont du lit 240 millimètres
• Largeur du lit 300 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Chariot fixe d'ouverture Ø 25 - Ø 178 mm
• Chariot tournant ouverture Ø 19 - Ø 114 mm
• Lumière LED pour machine
• Adaptateur MK6-MK4
• Pointe centrale non tournante MK4
• Pointe centrale MK4 non tournante, mais résistante à la température
• Support en acier à changement rapide SWH 5-B
• Support en acier 25 x 120 type D pour ciseau carré de 20 mm
• Observation du fil
• Jeu d'engrenages interchangeables
• Engrenages pour calibre de filetage (métrique)
• Remplissage initial de la machine avec huile de qualité
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour à banc avec fonctionnement doux TH 4615D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints selon le risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
