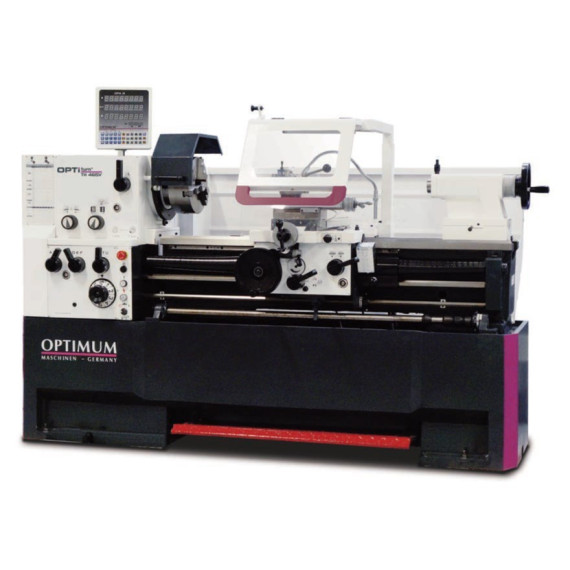

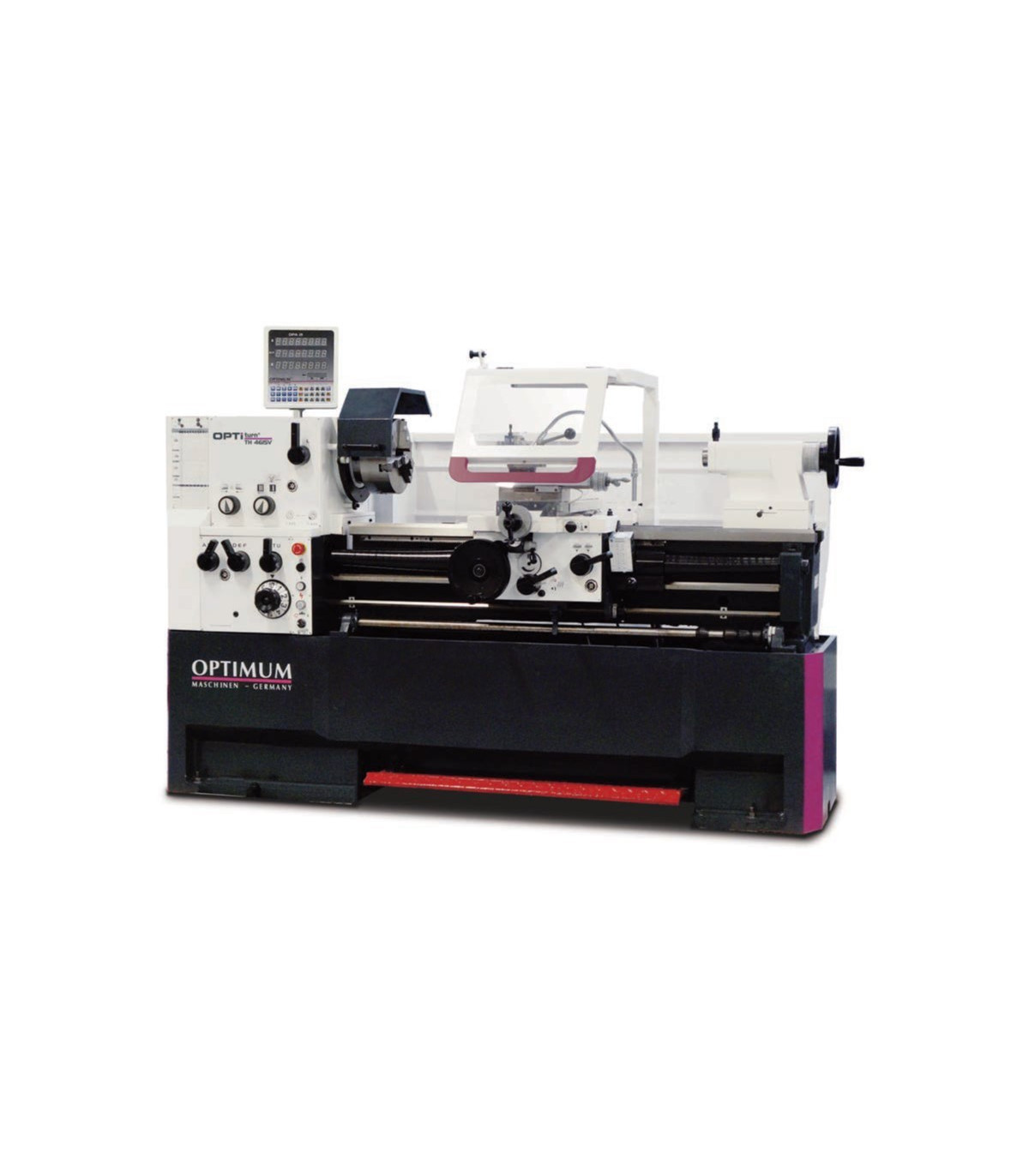

Torno de bancada com funcionamento suave TH 4615D OPTIMUM

Torno de bancada com funcionamento suave TH 4615D OPTIMUM. O torno de bancada TH 4615D OPTIMUM destaca-se pelo seu funcionamento suave e precisão. Com uma guia de eixo Z temperada, garante uma concentricidade ≤ 0,015 mm. Funciona em banho de óleo, oferecendo ajuste fácil e seguro através de gibs e volantes. Sua eletrônica de segurança de dois canais e o dispositivo de parada de emergência garantem um uso seguro. Além disso, conta com um sistema de refrigeração eficiente e um design robusto, ideal para trabalhos exigentes.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo ≤ 0,015 mm
• Os eixos, as rodas e o eixo principal funcionam em um banho de óleo.
• Tampa do parafuso de avanço
• Corrediça mecanizada com precisão
• Todas as guias podem ser ajustadas através de gibs.
• Corte mecânico de avanço longitudinal da corrediça da bancada com quatro excêntricas ajustáveis
• Rotação direita/esquerda na corrediça da cama comutável através de eixo de comutação
• Eletrônica de segurança de dois canais
• Lubrificação central na corrediça da cama
• Faixa de ajuste da corrediça superior ± 90
• Rodas dentadas de marcha suave, temperadas e retificadas, montadas sobre 2 rolamentos de rolos cônicos de precisão ajustáveis
• Interruptor com cálculo do ciclo de vida, testado segundo a norma EN ISO 13849
• Grande proteção contra aparas com lâmpada de máquina LED integrada
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes de segurança com função de desengate segundo EN23125 nos eixos X e Z
• Redutor de avanço de alta velocidade de design fechado, rodas dentadas e eixos temperados e retificados, funcionando em banho de óleo em rolamentos de precisão.
• Escala do relógio rosqueada ajustável
• Contraponto para torneamento cônico ajustável ± 10 mm
• Contraponto e volante com escala fina ajustável de 0,025 mm
• Ajuste rápido, simples e sem ferramentas do contraponto através de uma alavanca de fixação
• Passagem de cabos através de corrente porta-cabos
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão de fundição cinza
• Dispositivo de refrigeração com reservatório de refrigerante separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completas segundo DIN
• Dispositivo de parada de emergência com acionamento por pé

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificante de refrigeração

• Saída da bomba de refrigerante 125 watts

Dimensões e pesos

• Comprimento aprox. 2765 milímetros
• Largura/profundidade aprox. 1065 milímetros
• Altura aprox. 1550 milímetros
• Peso aproximado. 1810 quilogramas

Dados elétricos

• Saída do motor de acionamento 5,5 kW
• Valor nominal total 5,8 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,031 – 1,7 mm/rev
• Número de avanços longitudinais 42
• Faixa de alimentação plana 0,014 – 0,784 mm/rev
• Número de alimentações planas 42

Parcelas

• Passo métrico 0,1 – 14 mm/rev
• Número de passos métricos 41
• Campo imperial 112 – 2 Gg/1"
• Número de passos imperiais 41
• Passo diametral 4 – 112 ppp
• Número de passos diametrais 50
• Passo de rosca modular 0,1 – 7 mm/rev
• Número de passos de rosca modulares 34

Faixa de velocidade

• Número de marchas 12
• Faixa de velocidade 25 – 2000 min¯¹

Eixo

• Mandril de eixo Fechadura de lingueta DIN ISO 702-2 n.º 6
• Diâmetro do furo do eixo/diâmetro do passo da barra 58 milímetros
• Altura máxima do porta-ferramentas 25 milímetros
• Cono do eixo MT 6

Contraponto

• Arrojar MT 4
• Traço de pluma 130 milímetros
• Diâmetro da pluma 60 milímetros

Eixos

• Corrediça superior de deslocamento 125 milímetros
• Carro transversal de viagem 285 milímetros
• Silla de montar para carruagem de viagem 1305 milímetros

Áreas de trabalho

• Altura máxima 230 milímetros
• Largura máxima 1560 milímetros
• Diâmetro de giro sobre a bancada da máquina 460 milímetros
• Diâmetro de oscilação na ponte da cama 690 milímetros
• Diâmetro de oscilação acima do carro de planejamento 270 milímetros
• Comprimento de giro na ponte da cama 240 milímetros
• Largura da cama 300 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Luneta fixa de abertura Ø 25 - Ø 178 mm
• Luneta giratória abertura Ø 19 - Ø 114 mm
• Luz LED para máquina
• Adaptador MK6-MK4
• Ponto central não giratório MK4
• Ponto central MK4 não giratório, mas resistente à temperatura
• Suporte de aço de troca rápida SWH 5-B
• Suporte de aço 25 x 120 tipo D para cinzel quadrado de 20 mm
• Observação do fio
• Jogo de engrenagens intercambiáveis
• Engrenagens para calibre de roscado (métrico)
• Preenchimento inicial da máquina com óleo de qualidade
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada com funcionamento suave TH 4615D OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
