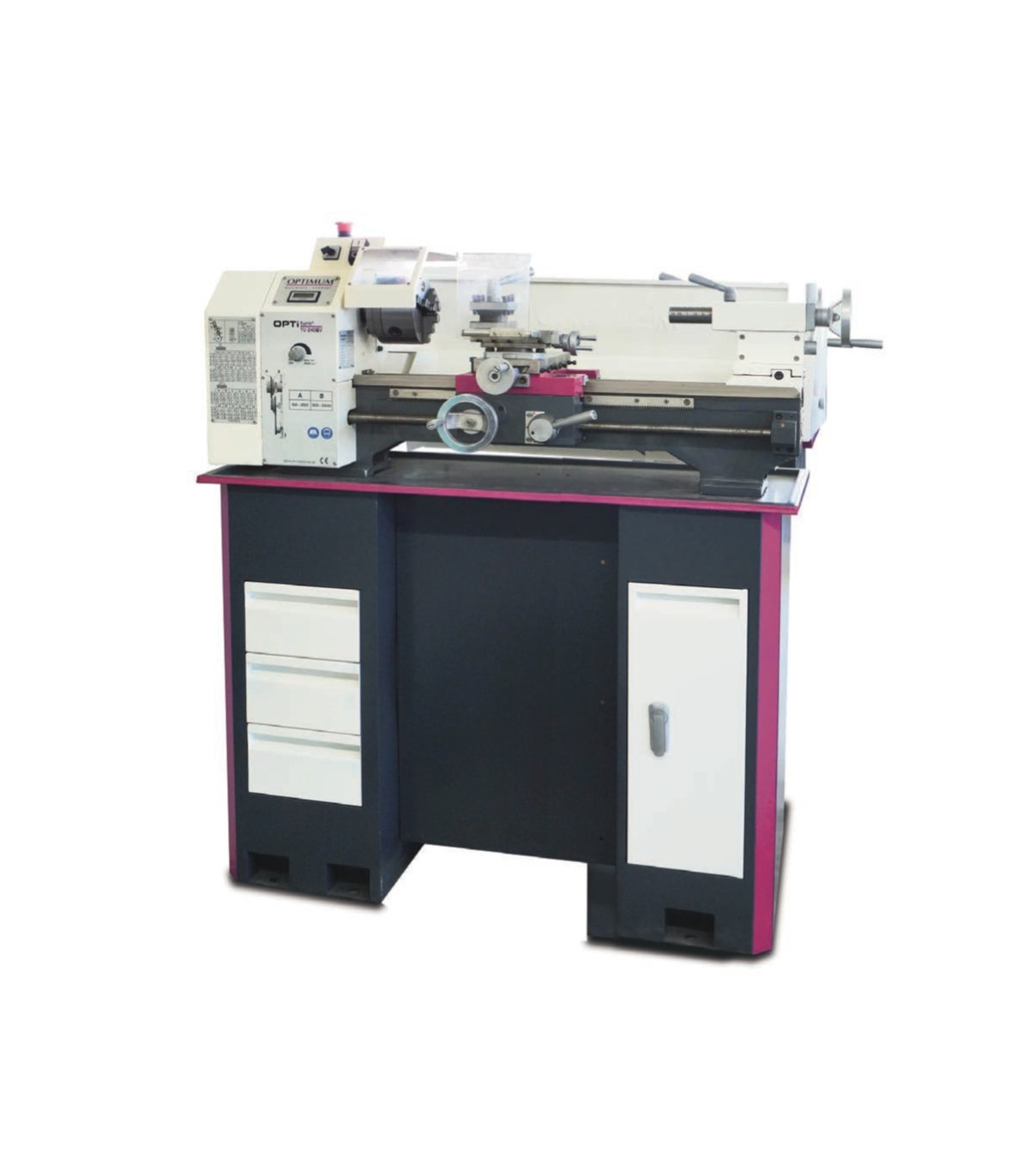

Tornio da tavolo TU 2406 Vario OPTIMUM

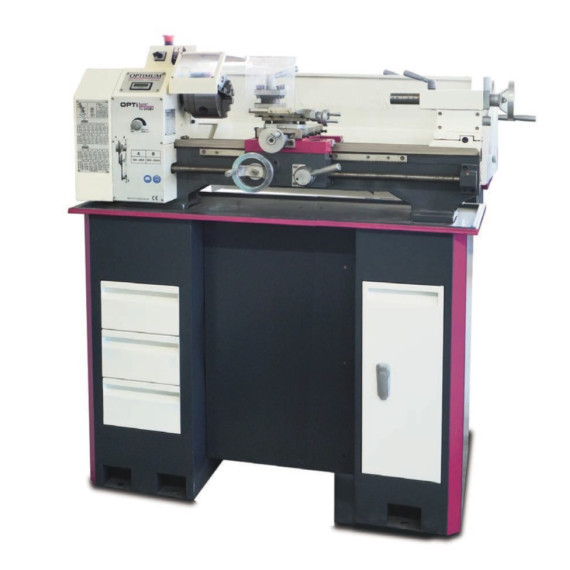

Tornio da banco TU 2406 Vario OPTIMUM. Il tornio da banco TU 2406 Vario OPTIMUM si distingue per la sua precisione nella fabbricazione e la guida dell'asse Z temprata. Con una concentricità della punta del mandrino migliore di 0,009 mm e un mandrino supportato su cuscinetti sinterizzati, garantisce prestazioni eccezionali. Il suo slittino realizzato con precisione e le manopole regolabili consentono un facile utilizzo. Include un portautensili quadruplo, un mandrino a 3 griffe e un contropunto regolabile. Con un motore da 1,1 kW e un display digitale, è ideale per lavori impegnativi.

CARATTERISTICHE

• Fabbricato con precisione
• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,009 mm
• Mandrini trapezoidali avvolti
• Mandrino supportato su due cuscinetti sinterizzati
• Due cuscinetti a rulli conici di qualità P5
• Slittino realizzato con precisione
• Manopole con scala fine regolabile 0,04 / 0,01 mm
• Portautensili quadruplo
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Concentricità - mandrino migliore di 0,05 mm
• Mandrino di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Rotazione destra/sinistra commutabile dal pannello di controllo
• Contropunto per tornitura conica regolabile ± 5 mm
• Contropunto e manopola con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio.
• Interruttore di emergenza di arresto
• cuscinetto di spinta
• Accessori ampi
• Mandrino del tornio a 3 griffe incluso nella fornitura standard
• Valore stabile

TU 2406V

• Cambio di velocità facilmente regolabile tramite potenziometro
• Display di velocità digitale
• Filtro EMC classe C1

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza ca. 1250 millimetri
• Larghezza/profondità ca. 594 millimetri
• Altezza ca. 484 millimetri
• Peso approssimativo. 125 chili

Dati elettrici

• Uscita del motore di azionamento 1,1 kW
• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Passaggi

• Passo metrico 0,4 – 3,5 mm/giro
• Numero di passi metrici 14
• Campo imperiale 44 – 10 Gg/1"
• Numero di passi imperiali 12

Gamma di velocità

• Numero di marce 2
• Gamma di velocità 150 – 2500 min¯¹
• Controllo della velocità regolabile elettronicamente

Mandrino

• Mandrino cilindrico Ø 52 mm
• Diametro del foro del mandrino/diametro del passo della barra 21 millimetri
• Altezza massima del portautensili 12 millimetri
• Cono del mandrino MK 3

Normative e certificazioni

• Standard DIN EN 55011
• Livello EMC C1

Contropunto

• Getto MK 2
• Traccia di penna 60 millimetri

Assi

• Slittino superiore di spostamento 75 millimetri
• Carro trasversale di viaggio 120 millimetri
• Sella del carro di viaggio 550 millimetri

Aree di lavoro

• Altezza massima 125 millimetri
• Larghezza massima 550 millimetri
• Diametro di tornitura sulla base della macchina 250 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 148 millimetri
• Larghezza del letto 133 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piastra del tornio a tre griffe Ø 125 mm, eccitazione centrale
• Punto di centraggio fisso MK 2 e MK 3
• Paratia
• Padella per patatine fritte
• Portautensili quadruplo
• Gioco di cambio di marcia
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco TU 2406 Vario OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche da parte di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di apparecchiature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.
