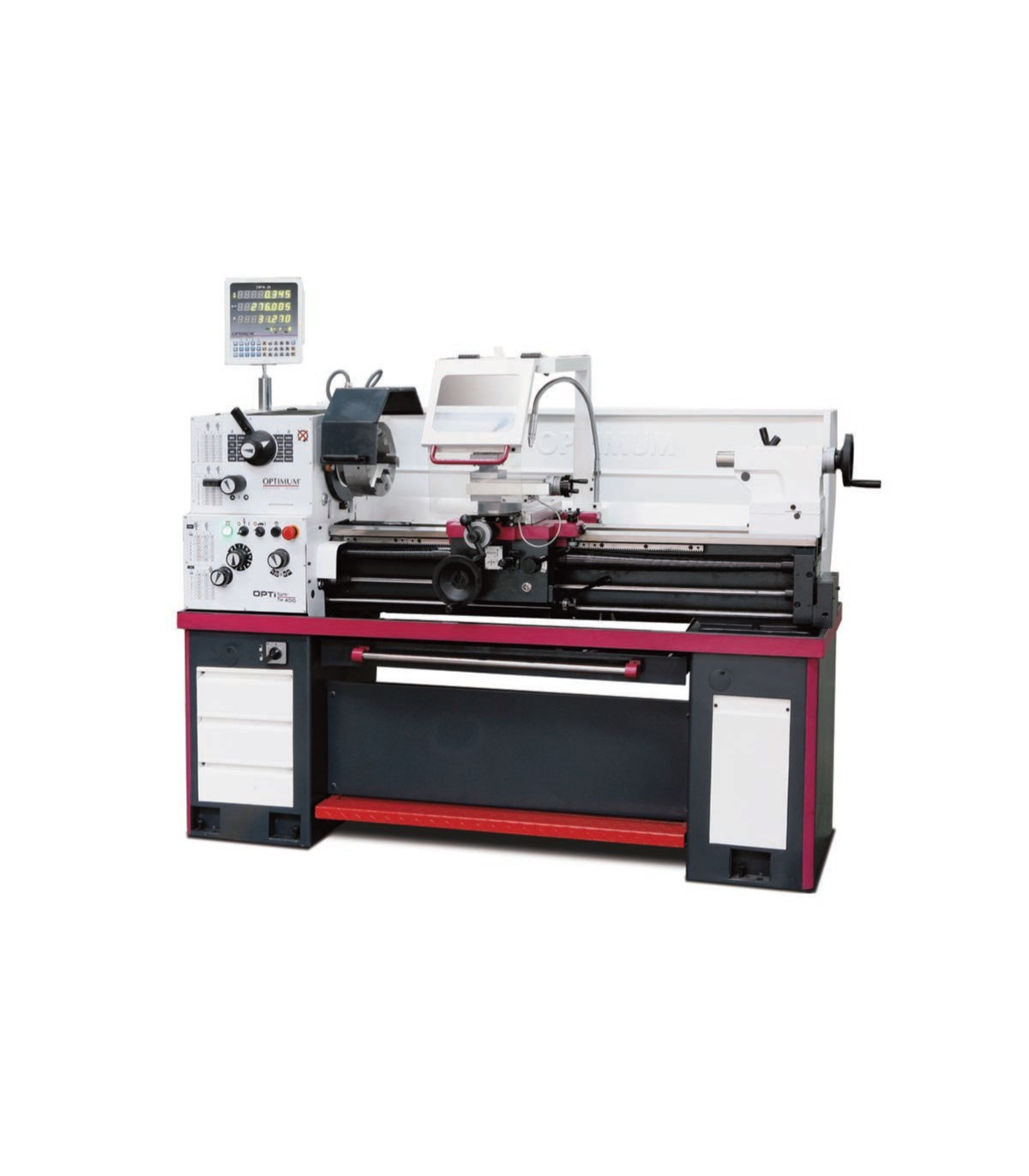

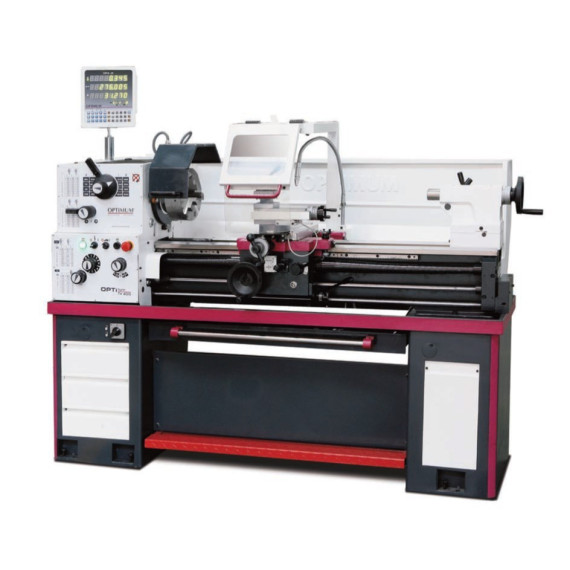

Tornio da banco TH 4010 OPTIMUM

Tornio da banco TH 4010 OPTIMUM. Il tornio da banco TH 4010 OPTIMUM presenta una guida dell'asse Z temprata, concentricità migliore di 0,015 mm e un sistema elettrico a 24 V CC. Il suo mandrino lavora in bagno d'olio, garantendo precisione. Con regolazioni rapide e volanti di sicurezza, consente rotazione destra/sinistra. Le sue dimensioni sono 1920x740x1222 mm e pesa 735 kg. Include elettronica di sicurezza e un dispositivo di raffreddamento, ideale per lavori impegnativi e sicuri in officina.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Slitta meccanizzata con precisione
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 5
• Sistema elettrico a 24 volt CC
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra commutabile sulla slitta del letto
• Elettronica di sicurezza a due canali
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Ruote dentate a movimento fluido, temprate e rettificate
• Il mandrino principale funziona in un bagno d'olio.
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio
• Ingranaggi e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di spinta sugli assi X e Z
• Intervallo di regolazione della slitta superiore ± 90
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Vassoio trucioli estraibile con guide
• Interruttore principale bloccabile
• Dispositivo di arresto di emergenza con azionamento a pedale
• Base della macchina con tre pannelli (senza compartimenti)
• Dispositivo di raffreddamento
• Lampada LED per macchina nella protezione dei trucioli

TH 4010 / TH 4010D / TH 4010D:

• Interruttore di protezione del motore

TH 4010V:

• Visualizzazione della velocità
• Monitoraggio della velocità secondo la Direttiva macchine
• Due stadi di ingranaggi
• Supporto in acciaio a cambio rapido 3-E
• Supporto in acciaio 20 x 100 tipo D per scalpelli quadrati

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1920 millimetri
• larghezza/profondità circa 740 millimetri
• altezza circa 1222 millimetri
• peso approssimativo. 735 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 1,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,043 – 0,653 mm/giro
• Numero di avanzamenti longitudinali 48
• Gamma di alimentazione piana 0,015 – 0,206 mm/giro
• Numero di alimentazioni piane 48

Passaggi

• Passo metrico 0,4 – 7 mm/giro
• Numero di passi metrici 42
• Campo imperiale 70 – 4 Gg/1"
• Numero di passi imperiali 42

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 45 – 1800 min¯¹

Mandrino

• Mandrino del mandrino Blocco a leva DIN ISO 702-2 n. 5
• Diametro del foro del mandrino/diametro del passaggio della barra 52 millimetri
• Altezza massima del portautensili 20 millimetri
• Cono del mandrino MT 6

Contropunta

• Getto MK 3
• Tratto della penna 130 millimetri
• Diametro della penna 45 millimetri

Fissaggio degli utensili

• Dimensione del mandrino del portautensili 16 millimetri

Asse

• Slitta superiore di spostamento 100 millimetri
• Carro trasversale di viaggio 195 millimetri
• Sella del carro di viaggio 750 millimetri

Aree di lavoro

• Altezza massima 205 millimetri
• Larghezza massima 1000 millimetri
• Diametro di rotazione sul banco della macchina 410 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 255 millimetri
• Larghezza del letto 206 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di bisello fisso Ø 5 - 85 mm
• Passo di bisello mobile Ø 5 - 65 mm
• Luce LED per macchina
• Manicotto riduttore MK 6 / MK 3
• Punti di centraggio fissi MK 3
• Punto di centraggio fisso MK 3, legato
• Gioco di cambio marce
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

TH 4010 / TH 4010D

• Supporto quadruplo in acciaio di 16 mm

TH 4010V

• Supporto in acciaio a cambio rapido 3-E
• Supporto in acciaio 20 x 100 tipo D per scalpelli quadrati

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco TH 4010 OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 tratta della classificazione e dell'etichettatura dei prodotti chimici, garantendo che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.
