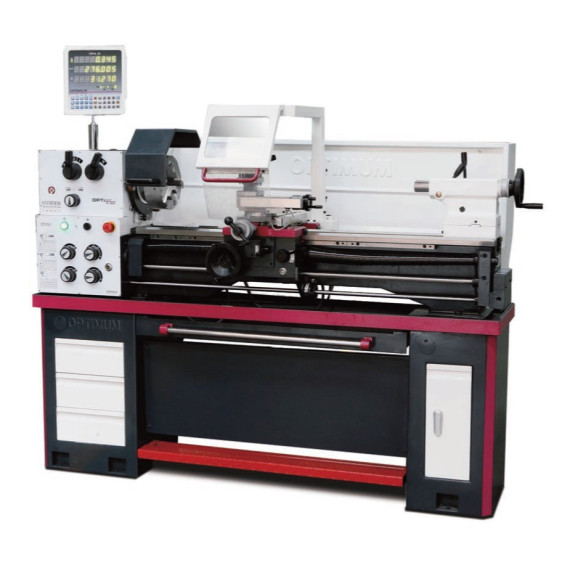

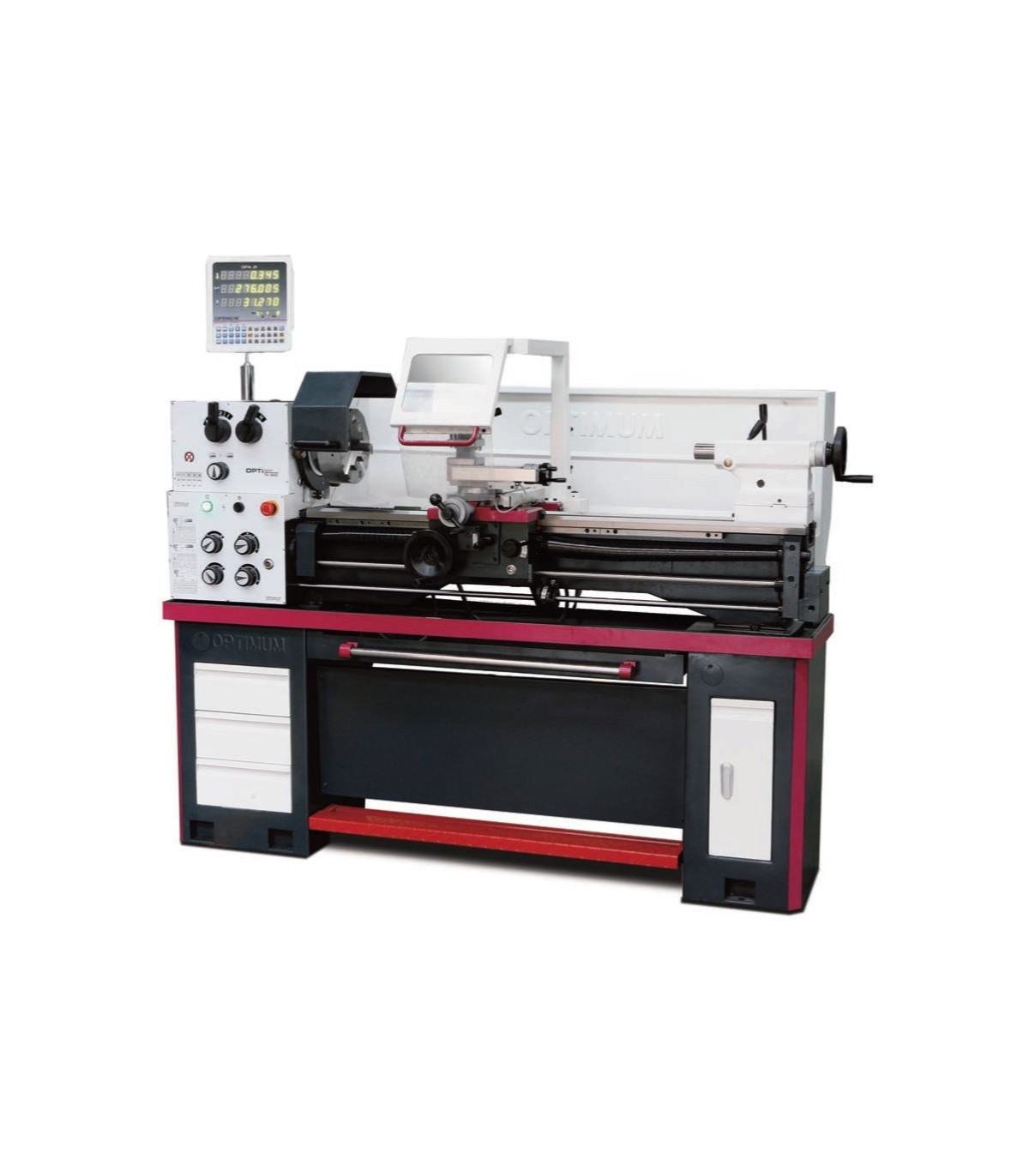

Tornio di precisione completamente attrezzato TH 3610D OPTIMUM

Tornio di precisione completamente attrezzato TH 3610D OPTIMUM. Il tornio di precisione TH 3610D OPTIMUM è dotato di guida dell'asse Z temprata, concentricità migliore di 0,015 mm e volanti disaccoppiati. La sua elettronica di sicurezza a due canali garantisce un uso sicuro. Con un letto a prisma scanalato e mandrino in bagno d'olio, consente regolazioni rapide senza attrezzi. Le sue dimensioni sono 1930x725x1620 mm e pesa 572 kg, con un motore di 1,5 kW a 400 V, ideale per lavori precisi e affidabili.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Slitta meccanizzata con precisione
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 5
• Volanti disaccoppiati e testati secondo EN 23125
• Coperchio della vite di avanzamento
• Tutte le guide possono essere regolate tramite gibs.
• Rotazione destra/sinistra commutabile sulla slitta del letto
• Elettronica di sicurezza a due canali
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Ruote dentate a movimento fluido, temprate e rettificate
• Il mandrino principale funziona in un bagno d'olio.
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione
• Base della macchina con compartimenti per attrezzi su entrambi i lati
• Interruttore di protezione del motore, interruttore principale bloccabile
• Supporto quadruplo in acciaio
• Dispositivo di arresto di emergenza con controllo a pedale
• Lampada a LED integrata nella protezione dei trucioli

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1930 millimetri
• Larghezza/profondità circa 725 millimetri
• Altezza circa 1620 millimetri
• Peso approssimativo. 572 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 1,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,052 – 1,392 mm/giro
• Numero di avanzamenti longitudinali 32
• Gamma di alimentazione piana 0,014 – 0,38 mm/giro
• Numero di alimentazioni piane 32

Passaggi

• Passo metrico 0,4 – 7 mm/giro
• Numero di passi metrici 26
• Campo imperiale 56 – 4 Gg/1"
• Numero di passi imperiali 34

Intervallo di velocità

• Numero di marce 8
• Intervallo di velocità 70 – 2000 min¯¹

Mandrino

• Mandrino di serraggio Blocco a leva DIN ISO 702-2 n. 5
• Diametro del foro del mandrino/diametro del passaggio della barra 52 millimetri
• Altezza massima del portautensili 16 millimetri
• Cono del mandrino MT 6

Contropunta

• Getto MK 3
• Tratto della penna 120 millimetri
• Diametro della penna 42 millimetri

Asse

• Slitta superiore di spostamento 100 millimetri
• Carro trasversale di viaggio 170 millimetri
• Sella per carro di viaggio 840 millimetri

Aree di lavoro

• Altezza massima 180 millimetri
• Larghezza massima 980 millimetri
• Diametro di rotazione sul banco della macchina 356 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 225 millimetri
• lunghezza di rotazione nel ponte del letto 160 millimetri
• Larghezza del letto 187 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso Ø max. 100 mm
• Passo di smusso mobile Ø max. 95 mm
• Luce LED per macchina
• Riduttore MK 6 / MK 3
• Due punti di centraggio fissi MK 3
• Portautensili quadruplo
• Gioco di cambio marce
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio di precisione completamente attrezzato TH 3610D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Istruzione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare lesioni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnosi del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 tratta della classificazione e dell'etichettatura dei prodotti chimici, garantendo che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
