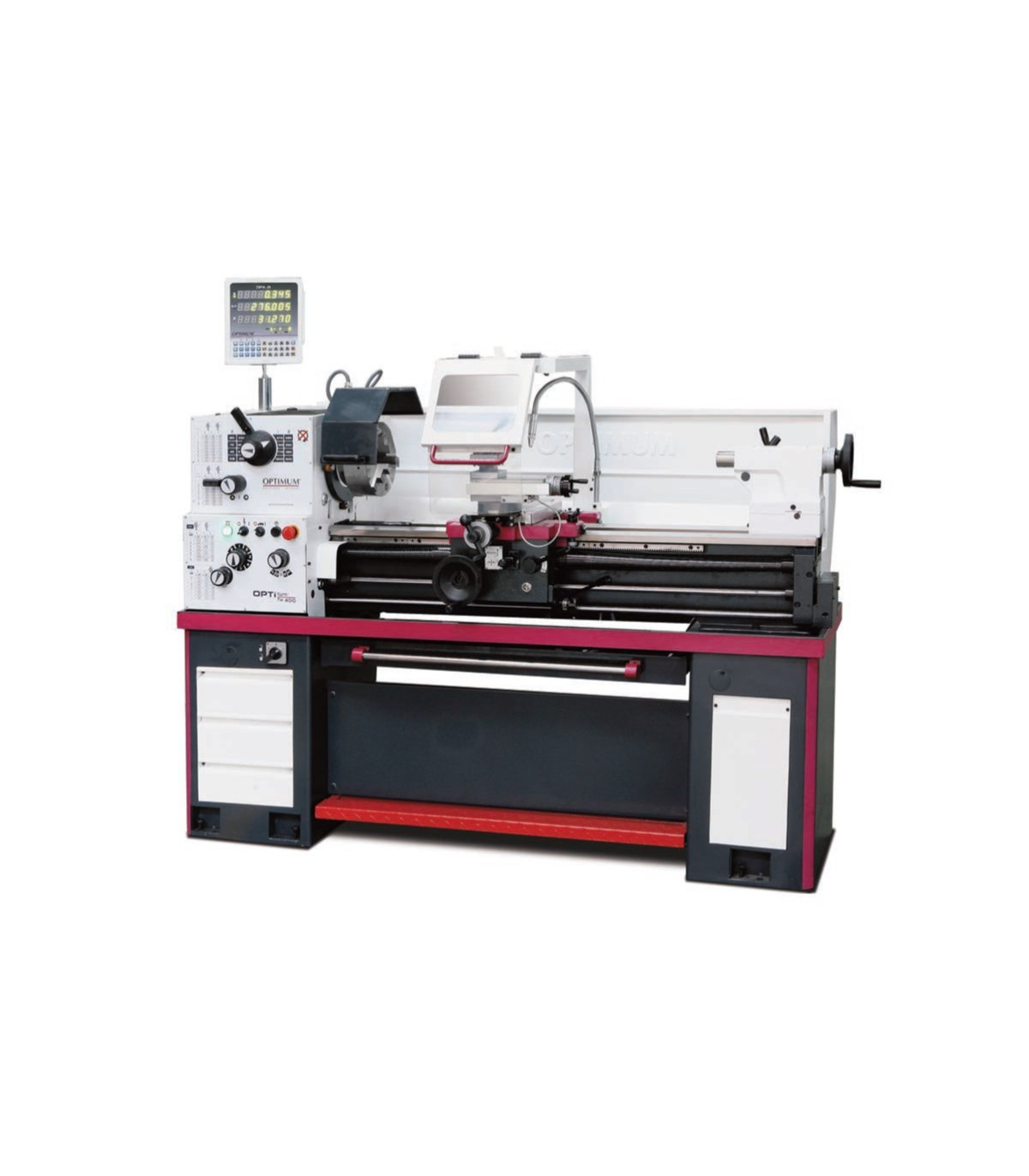

Boden-Drehmaschine TH 4010 OPTIMUM

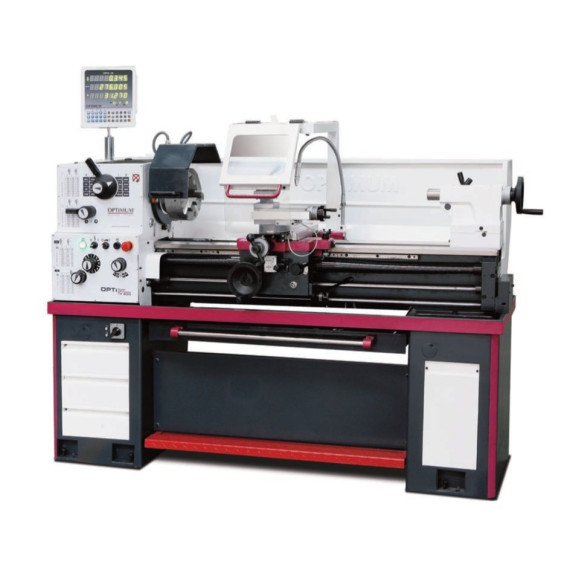

Bankdrehmaschine TH 4010 OPTIMUM. Die Bankdrehmaschine TH 4010 OPTIMUM verfügt über eine gehärtete Z-Achse, eine Rundlaufgenauigkeit von besser als 0,015 mm und ein 24 V DC elektrisches System. Ihr Spindel arbeitet im Ölbad, was Präzision garantiert. Mit Schnellverstellungen und Sicherheitsrädern ermöglicht sie eine rechts/links Drehung. Ihre Abmessungen betragen 1920x740x1222 mm und sie wiegt 735 kg. Sie beinhaltet Sicherheits-Elektronik und ein Kühlsystem, ideal für anspruchsvolle und sichere Arbeiten in der Werkstatt.

MERKMALE

• Gehärtete und geschliffene Z-Achse
• Präzise bearbeiteter Schlitten
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Camlock-Spannzangenhalter DIN ISO 702-2 Nr. 5
• 24 Volt DC elektrisches System
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts/links umschaltbare Drehung am Bettschlitten
• Zweikanal-Sicherheits-Elektronik
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Sanft laufende, gehärtete und geschliffene Zahnräder
• Die Hauptspindel arbeitet im Ölbad.
• Schnelle, einfache und werkzeuglose Einstellung über Spannhebel
• Gehärtete und geschliffene Zahnräder und Wellen, die im Ölbad in Präzisionslagern arbeiten.
• Räder mit fein einstellbarem Maßstab 0,04 / 0,02 mm
• Sicherheitsräder mit Druckfunktion an den X- und Z-Achsen
• Verstellbereich des oberen Schlittens ± 90
• Stark gerippter Prismabett, induktiv gehärtet und präzise aus Grauguss geschliffen
• Abnehmbare Spänewanne mit Führungsschienen
• Hauptschalter abschließbar
• Not-Aus-Einrichtung mit Fußbetätigung
• Maschinenbasis mit drei Paneelen (ohne Fächer)
• Kühlsystem
• LED-Maschinenlampe im Späneschutz

TH 4010 / TH 4010D / TH 4010D:

• Motorschutzschalter

TH 4010V:

• Geschwindigkeitsanzeige
• Überwachung der Geschwindigkeit gemäß Maschinenrichtlinie
• Zwei-Gang-Getriebe
• Schnellwechselstahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für quadratische Meißel

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge ca. 1920 Millimeter
• Breite/Tiefe ca. 740 Millimeter
• Höhe ca. 1222 Millimeter
• Gewicht ca. 735 Kilogramm

Elektrische Daten

• Antriebsleistung 1,5 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,043 – 0,653 mm/U
• Anzahl der Längsvorschübe 48
• Planvorschubbereich 0,015 – 0,206 mm/U
• Anzahl der Planvorschübe 48

Gewinde

• Metrisches Gewinde 0,4 – 7 mm/U
• Anzahl der metrischen Gewinde 42
• Imperiales Gewinde 70 – 4 Gg/1"
• Anzahl der imperialen Gewinde 42

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 45 – 1800 min¯¹

Spindel

• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 52 Millimeter
• Maximale Werkzeughalterhöhe 20 Millimeter
• Spindelkonus MT 6

Gegengewicht

• Wurf MK 3
• Stichhöhe 130 Millimeter
• Durchmesser des Stiches 45 Millimeter

Werkzeugaufnahme

• Durchmesser des Werkzeughalters 16 Millimeter

Achse

• Obere Schlittenverlagerung 100 Millimeter
• Querschlittenverlagerung 195 Millimeter
• Reise des Werkzeugwagens 750 Millimeter

Arbeitsbereiche

• Maximale Höhe 205 Millimeter
• Maximale Breite 1000 Millimeter
• Drehdurchmesser über dem Maschinenbett 410 Millimeter
• Schwenkdurchmesser über dem Planungswagen 255 Millimeter
• Breite des Bettes 206 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Fester Fasenwinkel Ø 5 - 85 mm
• Verstellbarer Fasenwinkel Ø 5 - 65 mm
• LED-Licht für Maschinen
• Reduzierstück MK 6 / MK 3
• Feste Zentrierpunkte MK 3
• Festes Zentrierpunkt MK 3, legiert
• Getriebewechselset
• Erstbefüllung der Maschine mit hochwertigem Öl
• Betriebswerkzeug

TH 4010 / TH 4010D

• Vierfachstahlhalter 16 mm

TH 4010V

• Schnellwechselstahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für quadratische Meißel

Die Bankdrehmaschine TH 4010 OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Steuerungssystemen in Bezug auf Maschinen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- DIN ISO 702-2 Nr. 5: Die Norm DIN ISO 702-2 Nr. 5 befasst sich mit der Klassifizierung und Kennzeichnung von chemischen Produkten und stellt sicher, dass Informationen über Gefahren und Sicherheitsmaßnahmen klar und verständlich für die Benutzer sind.
