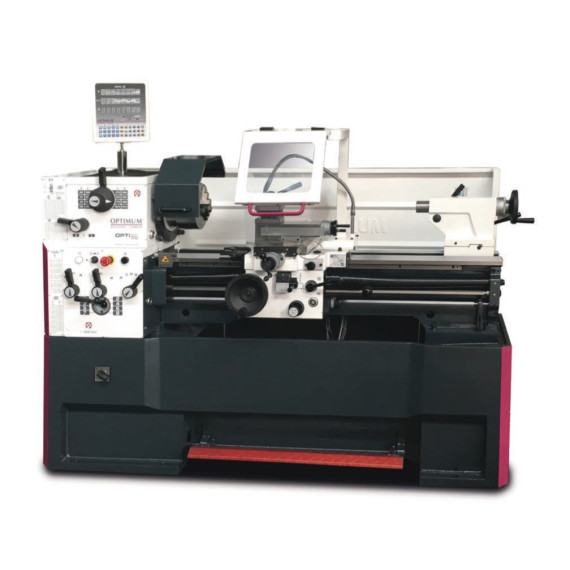

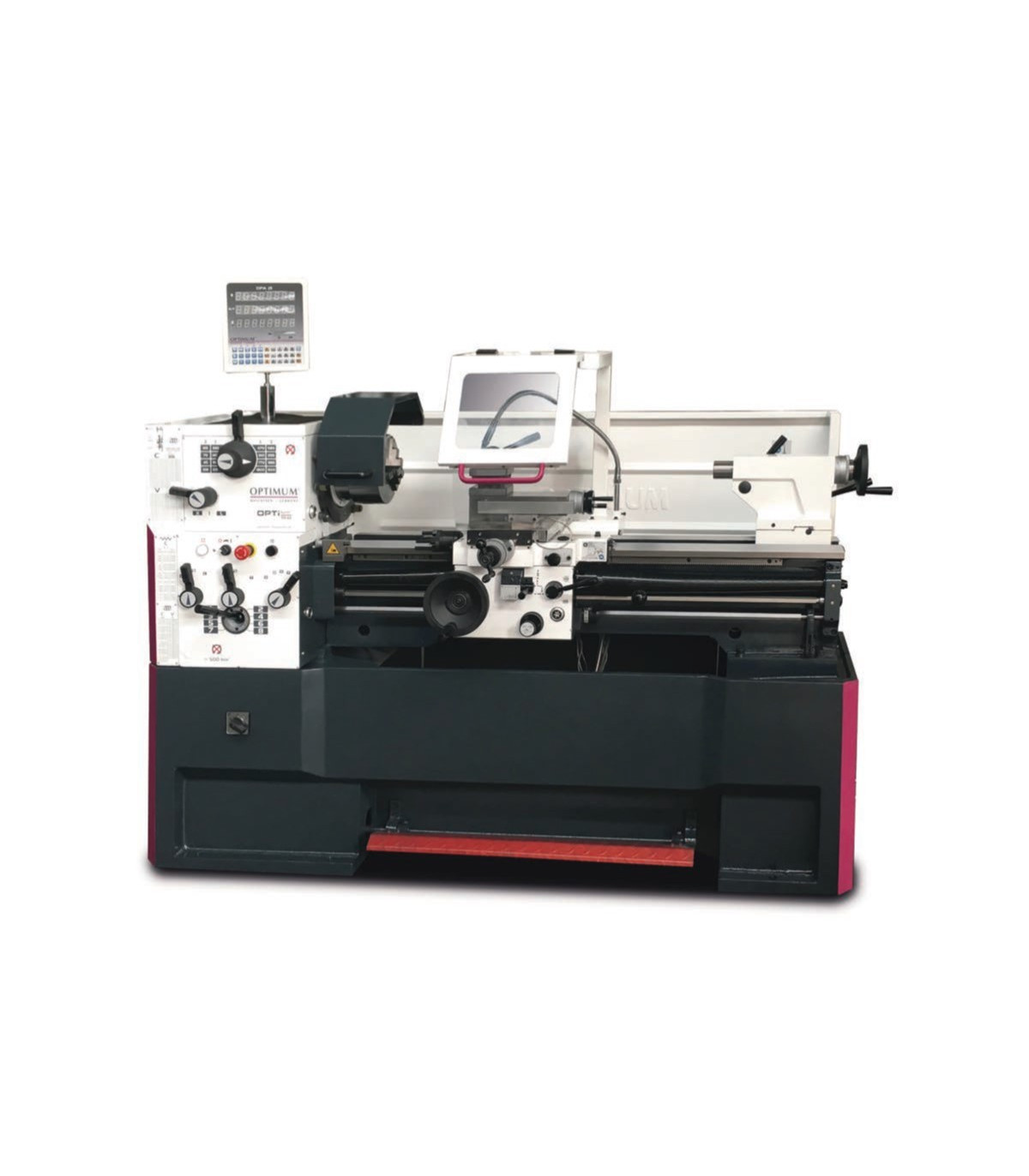

Tornio da banco per lavori in metallo TH 4210 OPTIMUM

Tornio da banco per lavorazioni in metallo TH 4210 OPTIMUM. Il tornio da banco TH 4210 OPTIMUM è ideale per lavorazioni in metallo, con guida dell'asse Z temprata e concentricità superiore a 0,015 mm. Il suo mandrino lavora in bagno d'olio e dispone di elettronica di sicurezza. Permette regolazioni precise senza cambiare ingranaggi e ha un sistema di lubrificazione centrale. Con dimensioni di 1940x915x1375 mm e un peso di 1160 kg, è robusto e perfetto per compiti impegnativi, garantendo precisione ed efficienza in officina.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 6
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite strisce di cuneo.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Intervallo di regolazione della slitta superiore ± 90
• Il mandrino principale funziona in bagno d'olio
• Ruote dentate a movimento fluido, temprate e rettificate con 2 cuscinetti a rulli conici di precisione regolabili
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Tutti i passi metrici nell'intervallo di 0,2 a 14 mm/giro e tutte le filettature in pollici nell'intervallo di 72 a 2 filettature per pollice possono essere regolati senza sostituire gli ingranaggi di cambio utilizzando la leva di interruttore nel pannello di controllo.
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di disaccoppiamento secondo EN23125 sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Sistema di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e completi secondo DIN
• Sottostruttura e banco della macchina fusi in un unico pezzo di ghisa Meehanite
• Dispositivo di arresto di emergenza con azionamento a pedale
• Supporto quadruplo in acciaio

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

Uscita della pompa di refrigerante 100 watt

Dimensioni e pesi

lunghezza ca. 1940 millimetri

Larghezza/profondità ca. 915 millimetri

Altezza ca. 1375 millimetri

Peso approssimativo. 1160 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 4,5 kW
• Valore nominale totale 4,6 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,05 – 1,7 mm/giro
• Numero di avanzamenti longitudinali 17
• Gamma di alimentazione piana 0,025 – 0,85 mm/giro
• Numero di alimentazioni piane 17

Passaggi

• Passo metrico 0,2 – 14 mm/giro
• Numero di passi metrici 39
• Campo imperiale 72 – 2 Gg/1"
• Numero di passi imperiali 45
• Passo diametrale 8 – 44
• Numero di passi diametrali 21
• Passo di filettatura modulare 0,3 – 3,5 mm/giro
• Numero di passi di filettatura modulari 18

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 45 – 1800 min-1

Mandrino

• Mandrino di mandrino Blocco a leva DIN ISO 702-2 n. 6
• Diametro del foro del mandrino/diametro del passaggio della barra 52 millimetri
• Altezza massima del portautensili 20 millimetri
• Cono del mandrino MT 6

Contropunta

• Getto MT 4
• Tratto di penna 120 millimetri
• Diametro della penna 50 millimetri

Assi

• Corso dell'asse X 140 millimetri
• Asse Y 230 millimetri
• Slitta superiore di spostamento 140 millimetri
• Carro trasversale di viaggio 230 millimetri
• Sella di carro di viaggio 780 millimetri

Aree di lavoro

• Altezza massima 210 millimetri
• Larghezza massima 1000 millimetri
• Diametro di rotazione sul banco della macchina 420 millimetri
• Diametro di oscillazione nel ponte del letto 590 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 250 millimetri
• lunghezza di rotazione nel ponte del letto 260 millimetri
• Larghezza del letto 250 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso Ø 15 - 145 mm
• Passo di smusso mobile Ø 10 - 75 mm
• Luce LED per macchina
• Manicotto riduttore MK 6 / MK 4
• Punto di centraggio fisso MK 4
• Gioco di cambio marce
• Fermoposizione con regolazione fine
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

TH 4210 / TH 4210D / TH 4215D

• Supporto quadruplo in acciaio max. 20 mm

TH 4210V

• Supporto in acciaio di cambio rapido 5-B
• Supporto in acciaio 25 x 120 tipo D per scalpelli quadrati

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco per lavorazioni in metallo TH 4210 OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possono causare lesioni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnosi del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 tratta della classificazione e dell'etichettatura dei prodotti chimici, garantendo che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
