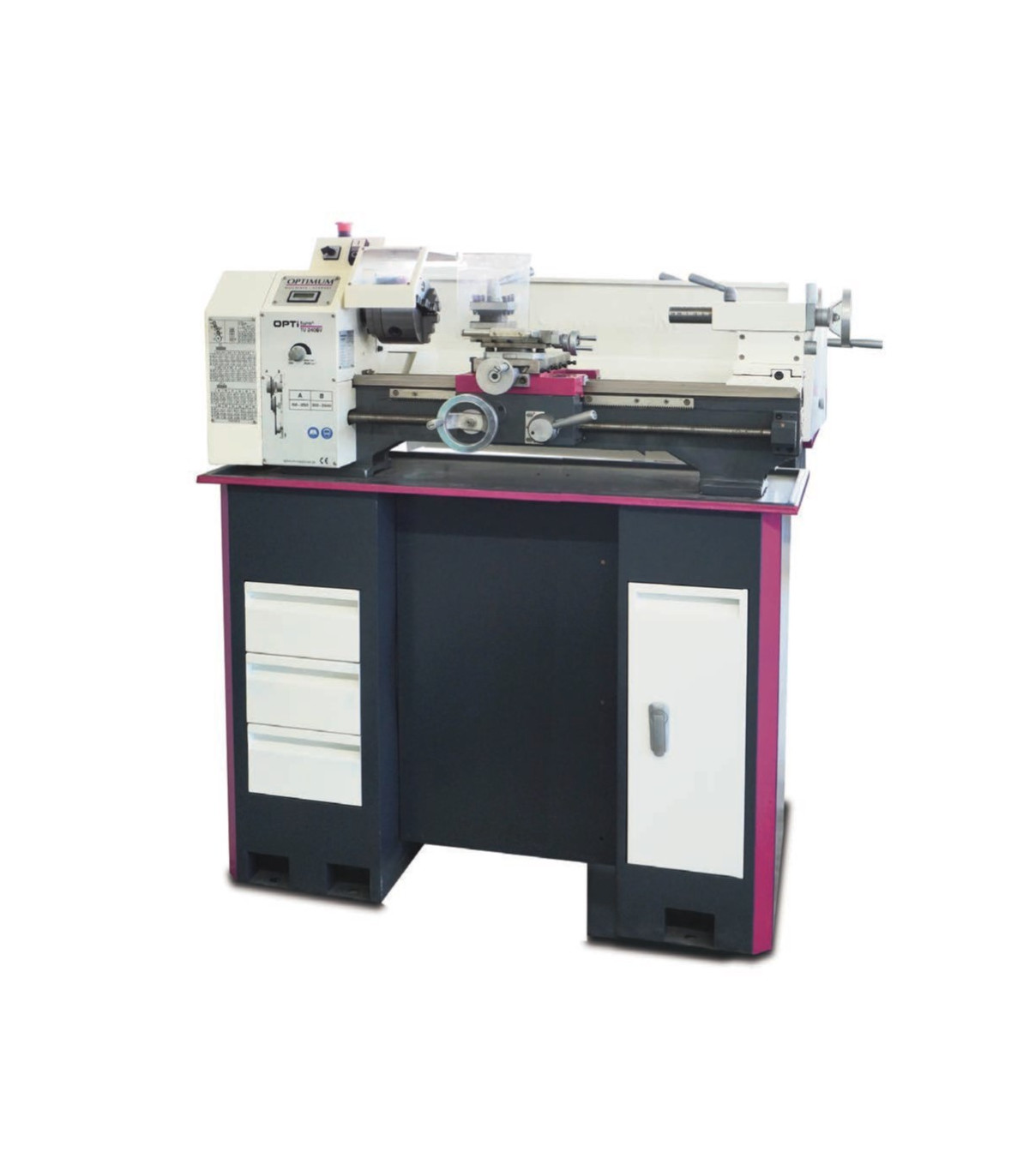

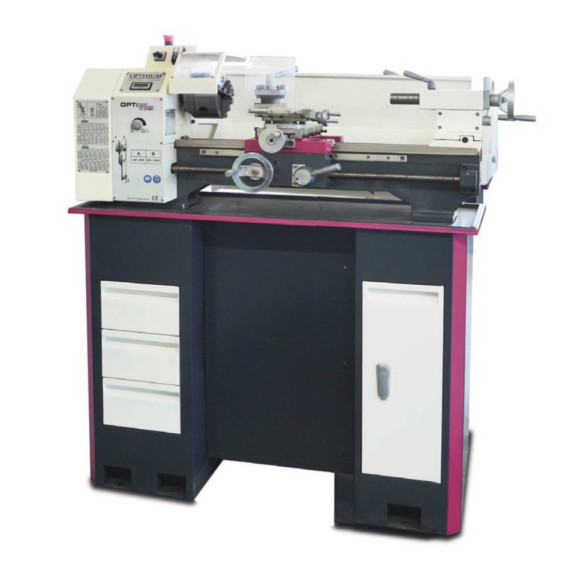

Torno de precisão para os usuários mais exigentes TU 2406 OPTIMUM

Torno de precisão para os usuários mais exigentes TU 2406 OPTIMUM. O torno de precisão TU 2406 OPTIMUM é ideal para usuários exigentes. Fabricado com precisão, garante concentricidade superior a 0,009 mm, conta com fusos trapezoidais e rolamentos P5. Seu design inclui ajustes finos e um porta-ferramentas quádruplo, além de um painel de controle intuitivo. Com ajuste rápido e parada de emergência, oferece estabilidade e amplos acessórios. Suas dimensões são 1250x594x484 mm e pesa 127 kg, com potência do motor de 0,75 kW a 230 V.

CARACTERÍSTICAS

• Fabricado com precisão
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do fuso melhor que 0,009 mm
• Fusos trapezoidais enrolados
• Fuso armazenado em dois rolamentos sinterizados
• Dois rolamentos de rolos cônicos na qualidade P5
• Trilho elaborado com precisão
• Volantes com escala fina ajustável 0,04 / 0,01 mm
• Porta-ferramentas quádruplo
• Todas as guias podem ser ajustadas por tiras de cunha.
• Concentricidade - mandril melhor que 0,05 mm
• Fuso de avanço para corte de roscas ou torneamento longitudinal automático
• Rotação direita/esquerda comutável no painel de controle
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação.
• Interruptor de impacto de parada de emergência
• Rolamento de empuxo
• Amplos acessórios
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Valor estável

TU 2406V

• Troca de velocidade facilmente ajustável por meio de potenciômetro
• Tela de velocidade digital
• Classe de filtro EMC C1

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1250 milímetros
• Largura/profundidade aprox. 594 milímetros
• Altura aprox. 484 milímetros
• Peso aproximado. 127 quilogramas

Dados elétricos

• Saída do motor de acionamento 0,75 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Passagens

• Passo métrico 0,4 – 3,5 mm/volta
• Número de passos métricos 14
• Campo imperial 44 – 10 Gg/1"
• Número de passos imperiais 12

Faixa de velocidade

• Número de marchas 6
• Faixa de velocidade 125 – 2000 min¯¹

Fuso

• Mandril de fuso cilíndrico Ø 52 mm
• Diâmetro do orifício do fuso/diâmetro do passo da barra 21 milímetros
• Altura máxima do porta-ferramentas 12 milímetros
• Cono do fuso MK 3

Contraponto

• Contraponto MK 2
• Traço de pluma 60 milímetros

Eixos

• Corrediça superior de deslocamento 75 milímetros
• Carro transversal de viagem 120 milímetros
• Silla de carruagem de viagem 550 milímetros

Áreas de trabalho

• Altura máxima 125 milímetros
• Largura máxima 550 milímetros
• Diâmetro de giro sobre a bancada da máquina 250 milímetros
• Diâmetro de oscilação acima do carro de planeamento 148 milímetros
• Largura da cama 133 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três garras Ø 125 mm, excitação central
• Ponto de centragem fixo MK 2 e MK 3
• Mamparo
• Frigideira para fritar
• Porta-ferramentas quádruplo
• Conjunto de troca de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de precisão para os usuários mais exigentes TU 2406 OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Hobby e bricolagem
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para assegurar que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.
