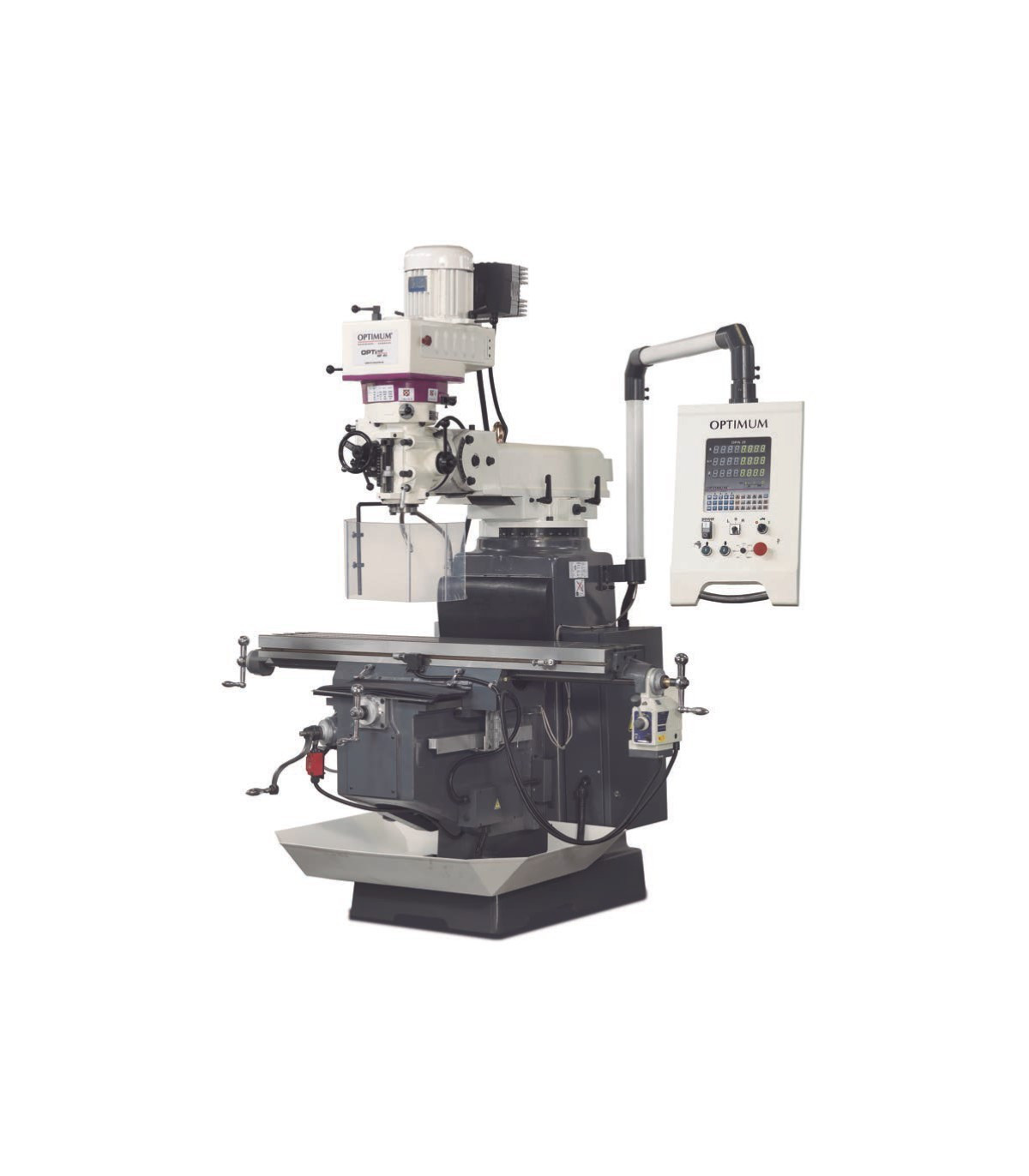

Industriefraesmaschine Typ Turret MF 2 V OPTIMUM

Industriefraesmaschine Typ Turm MF 2 V OPTIMUM. Die Industriefraesmaschine MF 2 V OPTIMUM kombiniert ein robustes Design aus Gusseisen mit hoher Konzentrizität. Ihr Kopf neigt sich um ± 45° und dreht sich um ± 90°, ideal für präzise Arbeiten. Sie umfasst einen soliden Tisch, Kühlung und einen digitalen Indikator, der Sicherheit und Effizienz beim Bearbeiten von Hochleistungsstahl garantiert. Mit einem Gewicht von 950 kg und großzügigen Abmessungen ist sie perfekt für anspruchsvolle Aufgaben.

MERKMALE

• Schweres und solides Design aus hochwertigem Meehanite-Gusseisen
• Hohe Konzentrizität dank der Kegelrollenlagerung, ≤ 0,01 mm gemessen am Hülsen
• X- und Z-Achse mit verstellbarem Schwalbenschwanzführungen
• Y-Achse mit verstellbarem Schwalbenschwanzführungen
• Kühlvorrichtung
• Digitaler Positionsanzeiger
• Solider und großzügig dimensionierter Quertisch, präzise bearbeitet an der Oberfläche und mit verstellbaren Endanschlägen.
• Spindelkopf: Neigung oben/unten ± 45° und Drehung links/rechts ± 90°
• Automatische Spindelhülsenfütterung
• Verstellbarer Bohrtiefenanschlag mit millimetergenauer Skala, von vorne ablesbar
• Rechts-/Linksdrehung zum Gewindeschneiden
• Zentrale Schmierung
• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Spritzern von Spänen und Teilen, für maximalen Schutz des Benutzers.

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

Antriebsleistung der Kühlmittelpumpe(n) 100 Watt

Abmessungen und Gewichte

Ungefähre Länge 1400 Millimeter

Ungefähre Breite/Tiefe 1450 Millimeter

Ungefähre Höhe 2150 Millimeter

Ungefähres Gewicht. 950 Kilogramm

Bohr-/Fräskopf

Neigungsbereich des Fräsbohrkopfes ± 45°

Drehbereich des Fräskopfes ± 90°

Bohr-/Fräsausgang

Maximale Größe des Fräskopfes 76 Millimeter

Maximale Größe der Achse-Fräse 18 Millimeter

Hochleistungsstahl für Bohrungen (S235JR) 24 Millimeter

Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 20 Millimeter

Elektrische Daten

Nennwert insgesamt 2,2 kW

Versorgungsspannung 400 Volt

Netzfrequenz 50 Hz

Horizontale Fräse

Länge des Tisches 1244 Millimeter

Breite des Tisches 230 Millimeter

Minimale Spindelspiel - Frästisch 57 Millimeter

Maximales Spiel zwischen vertikaler Spindel und Frästisch 463 Millimeter

Größe der T-Nut 16 Millimeter

Anzahl der T-Nuten 3

Abstand der T-Nuten 63 Millimeter

Maximale Tragfähigkeit 230 Kilogramm

Normen und Zertifizierungen

Standard DIN EN 55011

EMC-Niveau C2

Achse

Manuelle X-Achse 800 Millimeter

Manuelle Y-Achse 305 Millimeter

Manuelle Z-Achse 406 Millimeter

Automatische X-Achse 730 Millimeter

Y-Achse Fräskopf 320 Millimeter

Vertikale Spindel

Erreichbar von bis 213 – 533 Millimeter

Spindelaufnahme ISO 40 DIN 2080

Drehzahlbereich 10 – 5100 min¯¹

Anzahl der Gänge 6

Drehzahlregelung elektronisch einstellbar

Normalbetrieb der vertikalen Spindel 1,5 kW

Hub 127 Millimeter

Spindelhülsenfütterung 0,04 / 0,08 / 0,15 mm/Umdrehung

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Frittierkorb
• Betriebswerkzeug

AUSRÜSTUNG

Digitaler Positionsanzeiger DPA 21

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Industriefraesmaschine Typ Turm MF 2 V OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Fertigung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die Emission elektromagnetischer Störungen von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend, um die Einhaltung bei der Konstruktion und Nutzung von Geräten zu gewährleisten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC-Niveau C2: Das EMC-Niveau C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Niveau C2 Anforderungen an die Emission von Störungen und die Immunität gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Niveau entsprechen, sind so konzipiert, dass sie ohne signifikante Störungen anderer Geräte arbeiten und externen Störungen widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
