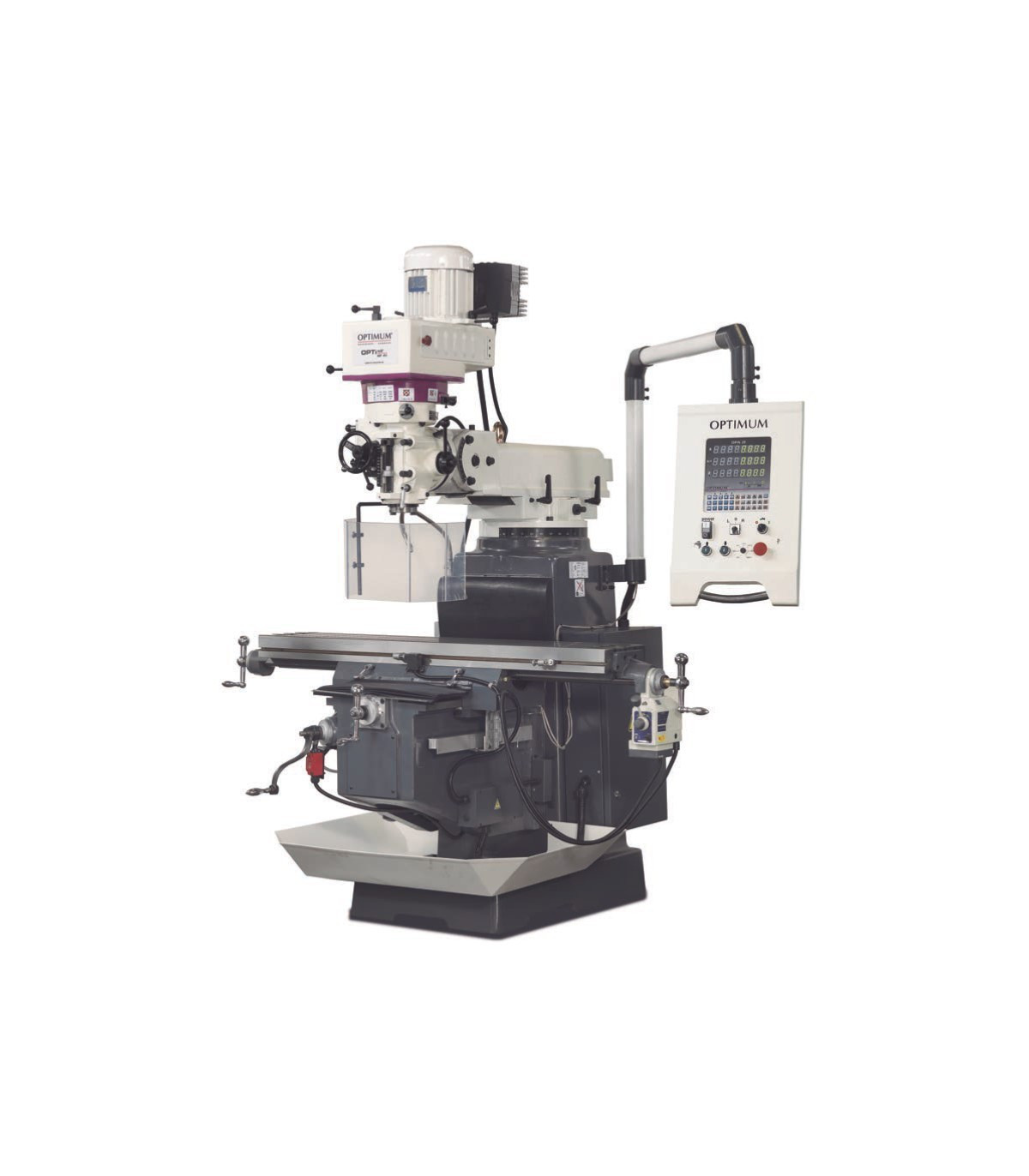

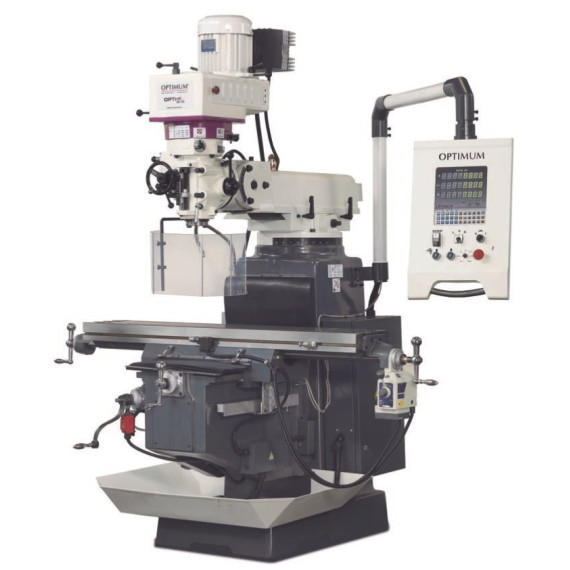

Fresadora industrial tipo torreta MF 2 V OPTIMUM

Fresadora industrial tipo torreta MF 2 V OPTIMUM. La fresadora industrial MF 2 V OPTIMUM combina un diseño robusto en hierro fundido con alta concentricidad. Su cabezal se inclina ± 45° y gira ± 90°, ideal para trabajos precisos. Incluye mesa sólida, refrigeración, y un indicador digital, garantizando seguridad y eficiencia en el mecanizado de acero de alto rendimiento. Con un peso de 950 kg y dimensiones generosas, es perfecta para tareas exigentes.

CARACTERÍSTICAS

• Diseño pesado y sólido fabricado con hierro fundido Meehanite de alta calidad
• Alta concentricidad gracias al rodamiento de rodillos cónicos, ≤ 0,01 mm medido en el manguito
• Eje X y Z con guía de cola de milano ajustable
• Eje Y con guía de cola de milano ajustable
• Dispositivo refrigerante
• Indicador de posición digital
• Mesa transversal sólida y de dimensiones generosas, mecanizada con precisión en la superficie y con topes finales ajustables.
• Cabezal del husillo: inclinación arriba/abajo ± 45° y giro izquierda/derecha ± 90
• Alimentación automática de manguitos de husillo
• Tope de profundidad de perforación ajustable con escala milimétrica, legible desde el frente
• Rotación derecha/izquierda para corte de roscas
• Lubricación central
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 100 vatios

Dimensiones y pesos

Longitud aprox. 1400 milímetros

Ancho/profundidad aprox. 1450 milímetros

Altura aprox. 2150 milímetros

Peso aproximado. 950 kilos

Cabezal de perforación/fresado

Rango de inclinación del cabezal de la fresadora-taladradora ± 45°

Rango de giro del cabezal del molino ± 90°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 76 milímetros

Fresa de eje de tamaño máximo 18 milímetros

Acero de alto rendimiento para perforación (S235JR) 24 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 20 milímetros

Datos eléctricos

Valor nominal total 2,2 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 1244 milímetros

Ancho de la mesa 230 milímetros

Holgura mínima del husillo vertical - mesa de fresado 57 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 463 milímetros

Tamaño de la ranura en T 16 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 63 milímetros

Capacidad máxima de carga 230 kilos

Normas y certificaciones

Estándar DIN EN 55011

Nivel EMC C2

Eje

Manual del eje X 800 milímetros

Manual del eje Y 305 milímetros

Manual del eje Z 406 milímetros

Eje X automático 730 milímetros

Cabezal de fresado del eje Y 320 milímetros

Husillo vertical

Alcanzar desde hasta 213 – 533 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 10 – 5100 min¯¹

Número de marchas 6

Control de velocidad ajustable electrónicamente

Funcionamiento normal del husillo vertical 1,5 kW

Trazo de pluma 127 milímetros

Alimentación de manguito de husillo 0,04 / 0,08 / 0,15 mm/rev

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Bandeja de patatas fritas
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 21

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora industrial tipo torreta MF 2 V OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
