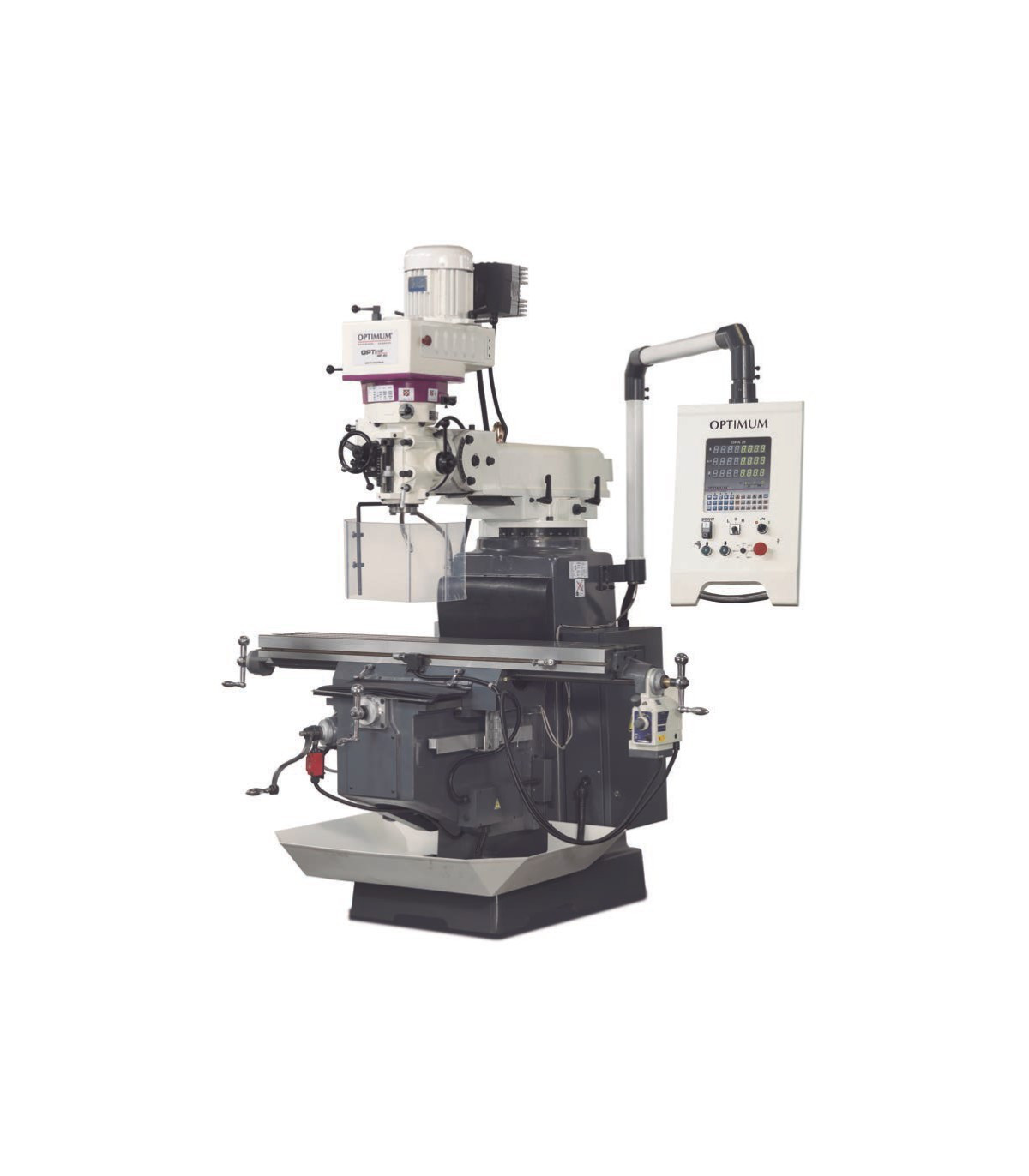

Fraiseuse industrielle type tourelle MF 2 V OPTIMUM

Fraiseuse industrielle type tourelle MF 2 V OPTIMUM. La fraiseuse industrielle MF 2 V OPTIMUM combine un design robuste en fonte avec une haute concentricité. Son tête s'incline ± 45° et tourne ± 90°, idéal pour des travaux précis. Elle comprend une table solide, un système de refroidissement et un indicateur numérique, garantissant sécurité et efficacité dans l'usinage de l'acier haute performance. Avec un poids de 950 kg et des dimensions généreuses, elle est parfaite pour des tâches exigeantes.

CARACTÉRISTIQUES

• Design lourd et solide fabriqué en fonte Meehanite de haute qualité
• Haute concentricité grâce aux roulements à rouleaux coniques, ≤ 0,01 mm mesuré dans le manchon
• Axe X et Z avec guide de queue d'aronde ajustable
• Axe Y avec guide de queue d'aronde ajustable
• Système de refroidissement
• Indicateur de position numérique
• Table transversale solide et de dimensions généreuses, usinée avec précision sur la surface et avec des butées finales ajustables.
• Tête de broche : inclinaison haut/bas ± 45° et rotation gauche/droite ± 90°
• Alimentation automatique des manchons de broche
• Butée de profondeur de perçage ajustable avec échelle millimétrique, lisible de l'avant
• Rotation droite/gauche pour le filetage
• Lubrification centrale
• Écran de protection réglable en hauteur avec micro-interrupteur, contre la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrifiant de refroidissement

Puissance d'entraînement de la ou des pompes de refroidissement 100 watts

Dimensions et poids

Longueur approx. 1400 millimètres

Largeur/profondeur approx. 1450 millimètres

Hauteur approx. 2150 millimètres

Poids approximatif. 950 kilos

Tête de perçage/fraisage

Plage d'inclinaison de la tête de la fraiseuse-perceuse ± 45°

Plage de rotation de la tête de fraisage ± 90°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 76 millimètres

Fraise de broche de taille maximale 18 millimètres

Acier haute performance pour perçage (S235JR) 24 millimètres

Acier haute performance pour perçage continu (S235JR) 20 millimètres

Données électriques

Valeur nominale totale 2,2 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 1244 millimètres

Largeur de la table 230 millimètres

Jeu minimum de la broche verticale - table de fraisage 57 millimètres

Jeu maximum entre la broche verticale et la table de fraisage 463 millimètres

Taille de la rainure en T 16 millimètres

Nombre de rainures en T 3

Espacement des rainures en T 63 millimètres

Capacité maximale de charge 230 kilos

Normes et certifications

Norme DIN EN 55011

Niveau EMC C2

Axe

Manuel de l'axe X 800 millimètres

Manuel de l'axe Y 305 millimètres

Manuel de l'axe Z 406 millimètres

Axe X automatique 730 millimètres

Tête de fraisage de l'axe Y 320 millimètres

Broche verticale

Atteindre de jusqu'à 213 – 533 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 10 – 5100 min¯¹

Nombre de vitesses 6

Contrôle de vitesse ajustable électroniquement

Fonctionnement normal de la broche verticale 1,5 kW

Trajet de la broche 127 millimètres

Alimentation de manchon de broche 0,04 / 0,08 / 0,15 mm/tr

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Plateau de frites
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 21

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse industrielle type tourelle MF 2 V OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et méthodes de mesure de l'émission d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements opérant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 se réfère à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
