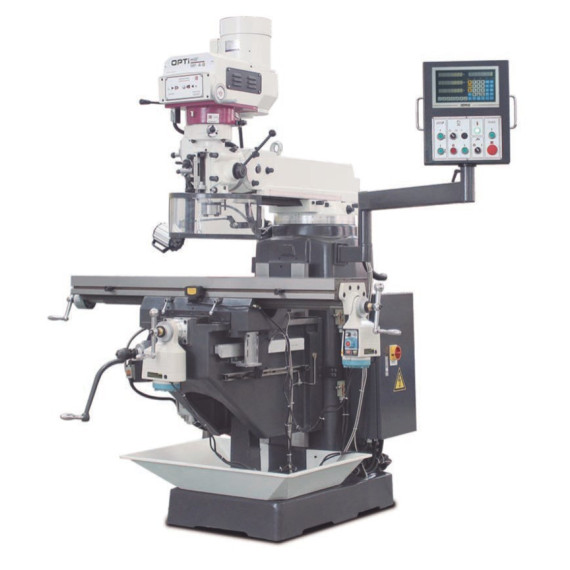

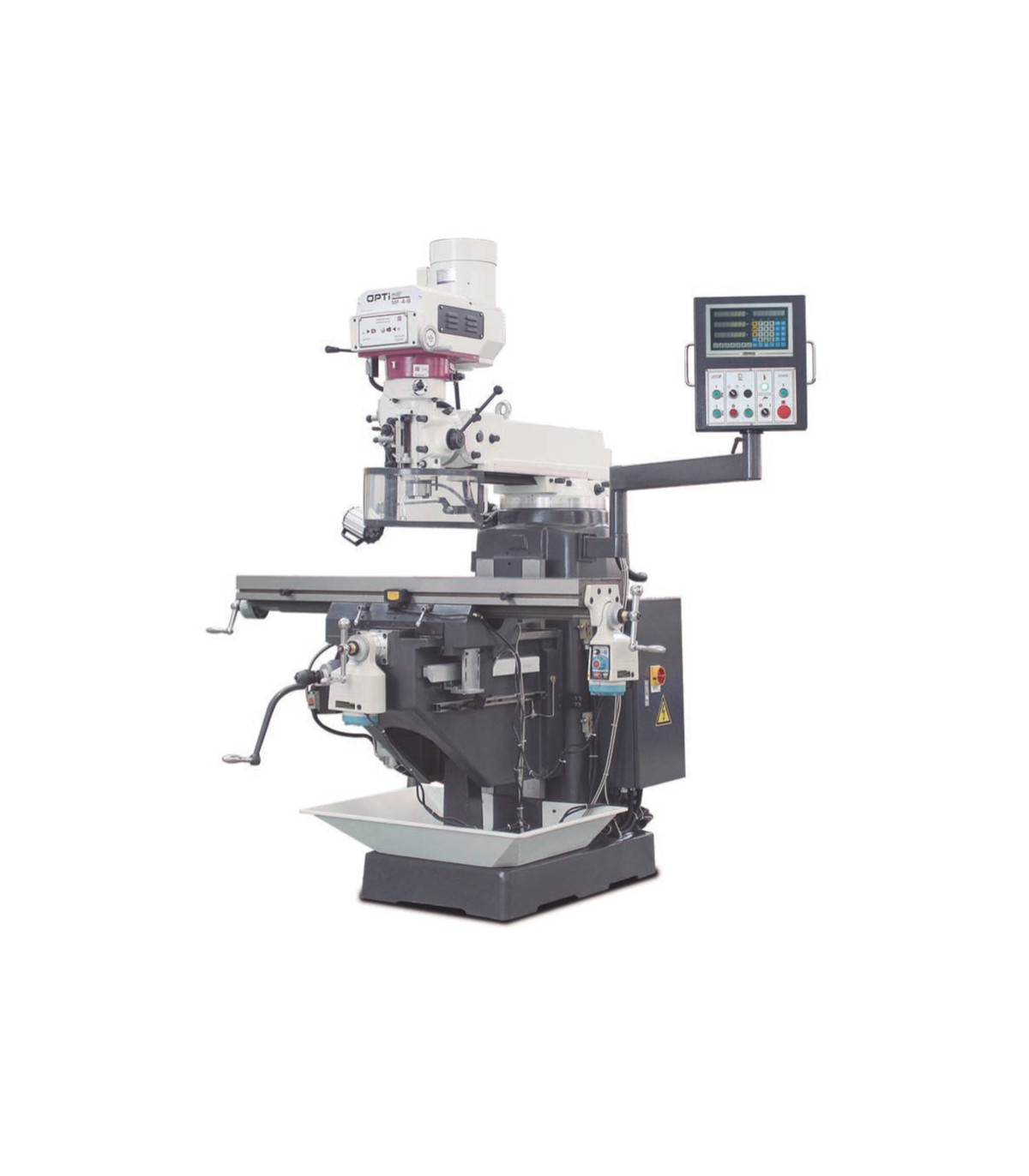

Fräs- und Bohrmaschine für komplexe Arbeiten MF 4-B OPTIMUM

Bohrfräse für komplexe Arbeiten MF 4-B OPTIMUM. Die Bohrfräse MF 4-B OPTIMUM ist ideal für komplexe Arbeiten. Ihr robustes Design aus Gusseisen gewährleistet hohe Konzentrizität, mit einem Neigungsbereich des Kopfes von ± 45°. Sie umfasst einen soliden Tisch, Kühleinrichtungen und eine stufenlos variable Geschwindigkeitsregelung, die Präzision und Sicherheit für den Benutzer bietet. Mit einem Gewicht von 1260 kg und großzügigen Abmessungen ist sie perfekt für anspruchsvolle Aufgaben in hochleistungsfähigem Stahl.

MERKMALE

• Robuste Konstruktion aus hochwertigem Meehanite-Gusseisen.
• Hohe Konzentrizität dank der Kegelrollenlager, ≤ 0,01 mm gemessen am Hülsen
• X- und Z-Achse mit verstellbarem Schwalbenschwanzführungen von 55°
• Y-Achse mit verstellbarer Flachführung
• Kühlelement
• Solider Kreuztisch mit großzügigen Abmessungen, präziser Oberflächenbearbeitung und verstellbaren Endanschlägen
• Der Bohr-/Fräskopf kann um ± 45° geneigt werden
• Automatische Vorschubzufuhr, 3 Stufen 0,04 - 0,15 mm/U
• Präzisionsmikrozufuhr
• Verstellbarer Bohrtiefenanschlag mit millimetergenauer Skala, von vorne ablesbar
• Rechts-/Linkslauf
• Stufenlos regelbare Geschwindigkeit
• Frässpindel mit Präzisionslager
• Mechanische Spindelbremse
• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Spritzern von Spänen und Teilen, für maximalen Schutz des Benutzers.

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Lubrikationssystem

Antriebsleistung der Kühlerpumpe(n) 90 Watt

Abmessungen und Gewichte

Ungefähre Länge 2400 Millimeter

Ungefähre Breite/Tiefe 2160 Millimeter

Ungefähre Höhe 2300 Millimeter

Ungefähres Gewicht 1260 Kilogramm

Bohr-/Fräskopf

Neigungsbereich des Bohrfräskopfes vertikal ± 45°

Drehbereich des Fräskopfes horizontal ± 90°

Bohr-/Fräsausgang

Maximale Größe des Fräskopfes 76 Millimeter

Maximale Größe der Fräse 25 Millimeter

Hochleistungsstahl für Bohrungen (S235JR) 24 Millimeter

Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 20 Millimeter

Elektrische Daten

Nennwert insgesamt 3 kW

Versorgungsspannung 400 Volt

Netzfrequenz 50 Hz

Horizontale Fräse

Länge des Tisches 254 Millimeter

Breite des Tisches 1370 Millimeter

Maximaler Abstand zwischen vertikaler Spindel und Frästisch 405 Millimeter

Größe der T-Nut 16 Millimeter

Anzahl der T-Nuten 3

Abstand der T-Nuten 63 Millimeter

Maximale Tragfähigkeit 300 Kilogramm

Normen und Zertifizierungen

Standard DIN EN 55011

Achsen

Manuelle X-Achse 820 Millimeter

Manuelle Y-Achse 410 Millimeter

Manuelle Z-Achse 400 Millimeter

Automatische X-Achse 740 Millimeter

Automatische Y-Achse 330 Millimeter

Automatische Z-Achse 320 Millimeter

Vertikale Spindel

Erreichbar von bis 0 – 420 Millimeter

Spindelaufnahme ISO 40 DIN 2080

Drehzahlbereich 60 – 4200 min¯¹

Anzahl der Gänge 2

Geschwindigkeitsregelung mechanisch kontinuierlich

Normalbetrieb der vertikalen Spindel 2,2 kW

Durchmesser der Spindel 86 Millimeter

Hub der Spindel 127 Millimeter

Spindelvorschub 0,04 / 0,08 / 0,15 mm/U

Verfahrweg des Fräskopfes auf der Y-Achse 470 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Betriebswerkzeug

Die Bohrfräse für komplexe Arbeiten MF 4-B OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von Industrie-, Wissenschafts- und Medizinprodukten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend, um die Einhaltung bei der Konstruktion und Nutzung von Geräten zu gewährleisten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
