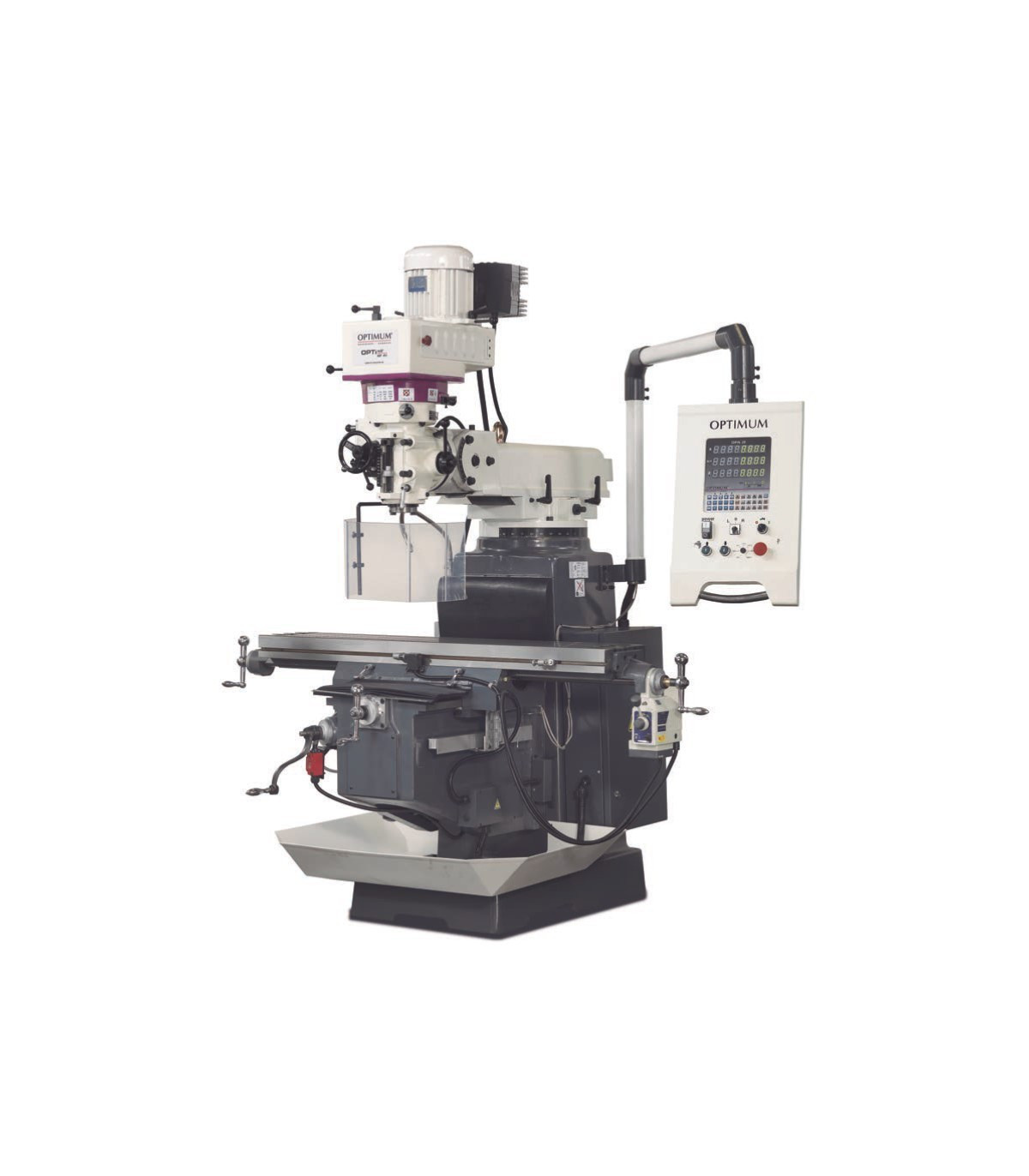

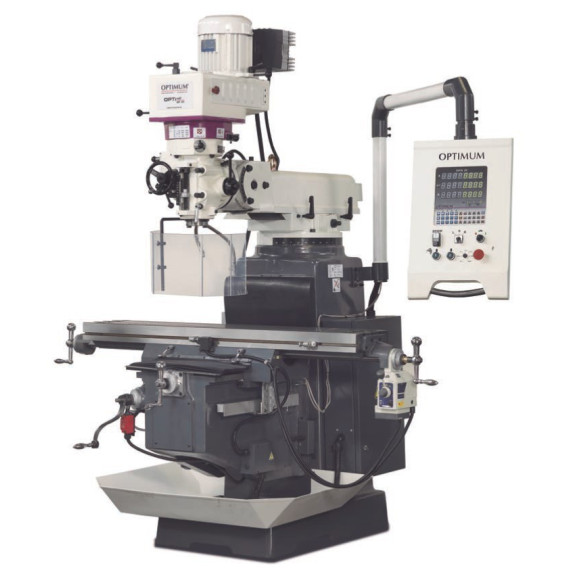

Fresatrice industriale tipo torretta MF 2 V OPTIMUM

Fresatrice industriale tipo torretta MF 2 V OPTIMUM. La fresatrice industriale MF 2 V OPTIMUM combina un design robusto in ghisa con alta concentricità. Il suo mandrino si inclina di ± 45° e ruota di ± 90°, ideale per lavori precisi. Include un tavolo solido, raffreddamento e un indicatore digitale, garantendo sicurezza ed efficienza nella lavorazione dell'acciaio ad alte prestazioni. Con un peso di 950 kg e dimensioni generose, è perfetta per compiti impegnativi.

CARATTERISTICHE

• Design pesante e solido realizzato in ghisa Meehanite di alta qualità
• Alta concentricità grazie al cuscinetto a rulli conici, ≤ 0,01 mm misurato nel manicotto
• Asse X e Z con guida a coda di rondine regolabile
• Asse Y con guida a coda di rondine regolabile
• Dispositivo di raffreddamento
• Indicatore di posizione digitale
• Tavolo trasversale solido e di dimensioni generose, lavorato con precisione sulla superficie e con finecorsa regolabili.
• Mandrino: inclinazione su/giù ± 45° e rotazione sinistra/destra ± 90°
• Alimentazione automatica dei manicotti del mandrino
• Finecorsa di profondità di foratura regolabile con scala millimetrica, leggibile frontalmente
• Rotazione destra/sinistra per taglio di filetti
• Lubrificazione centrale
• Schermo protettivo regolabile in altezza con microinterruttore, contro proiezione di trucioli e pezzi, per massima protezione dell'operatore.

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

Potenza di azionamento della/e pompa/e di raffreddamento 100 watt

Dimensioni e pesi

lunghezza approssimativa 1400 millimetri

Larghezza/profondità approssimativa 1450 millimetri

Altezza approssimativa 2150 millimetri

Peso approssimativo. 950 chili

Mandrino di foratura/fresatura

Intervallo di inclinazione del mandrino della fresatrice-trapanatrice ± 45°

Intervallo di rotazione del mandrino della fresatrice ± 90°

Uscita di foratura/fresatura

Dimensione massima del mandrino di fresatura 76 millimetri

Fresa dell'asse di dimensione massima 18 millimetri

Acciaio ad alte prestazioni per foratura (S235JR) 24 millimetri

Acciaio ad alte prestazioni per foratura continua (S235JR) 20 millimetri

Dati elettrici

Valore nominale totale 2,2 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

lunghezza del tavolo 1244 millimetri

Larghezza del tavolo 230 millimetri

Gioco minimo del mandrino verticale - tavolo di fresatura 57 millimetri

Gioco massimo tra il mandrino verticale e il tavolo di fresatura 463 millimetri

Dimensione della scanalatura a T 16 millimetri

Numero di scanalature a T 3

Spaziatura delle scanalature a T 63 millimetri

Capacità massima di carico 230 chili

Normative e certificazioni

Standard DIN EN 55011

Livello EMC C2

Asse

Manuale dell'asse X 800 millimetri

Manuale dell'asse Y 305 millimetri

Manuale dell'asse Z 406 millimetri

Asse X automatico 730 millimetri

Mandrino di fresatura dell'asse Y 320 millimetri

Mandrino verticale

Raggio da raggiungere 213 – 533 millimetri

Mandrino del mandrino ISO 40 DIN 2080

Intervallo di velocità 10 – 5100 min¯¹

Numero di marce 6

Controllo della velocità regolabile elettronicamente

Funzionamento normale del mandrino verticale 1,5 kW

Tratto della penna 127 millimetri

Alimentazione del manicotto del mandrino 0,04 / 0,08 / 0,15 mm/giro

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Vassoio di patatine
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 21

PER QUALE TIPO DI LAVORO È APPROPRIATO

La fresatrice industriale tipo torretta MF 2 V OPTIMUM è adatta per:

• Industria di lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche da attrezzature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altre apparecchiature elettroniche e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di attrezzature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.

- Livello EMC C2: Il livello EMC C2 si riferisce a uno standard di compatibilità elettromagnetica (EMC) che si applica a attrezzature e sistemi elettrici ed elettronici. Specificamente, il livello C2 indica requisiti per l'emissione di interferenze e l'immunità a perturbazioni elettromagnetiche in ambienti industriali. I dispositivi che soddisfano questo livello sono progettati per operare senza causare interferenze significative ad altre apparecchiature e per resistere a perturbazioni esterne, il che è cruciale in ambienti in cui coesistono diversi dispositivi elettronici.
