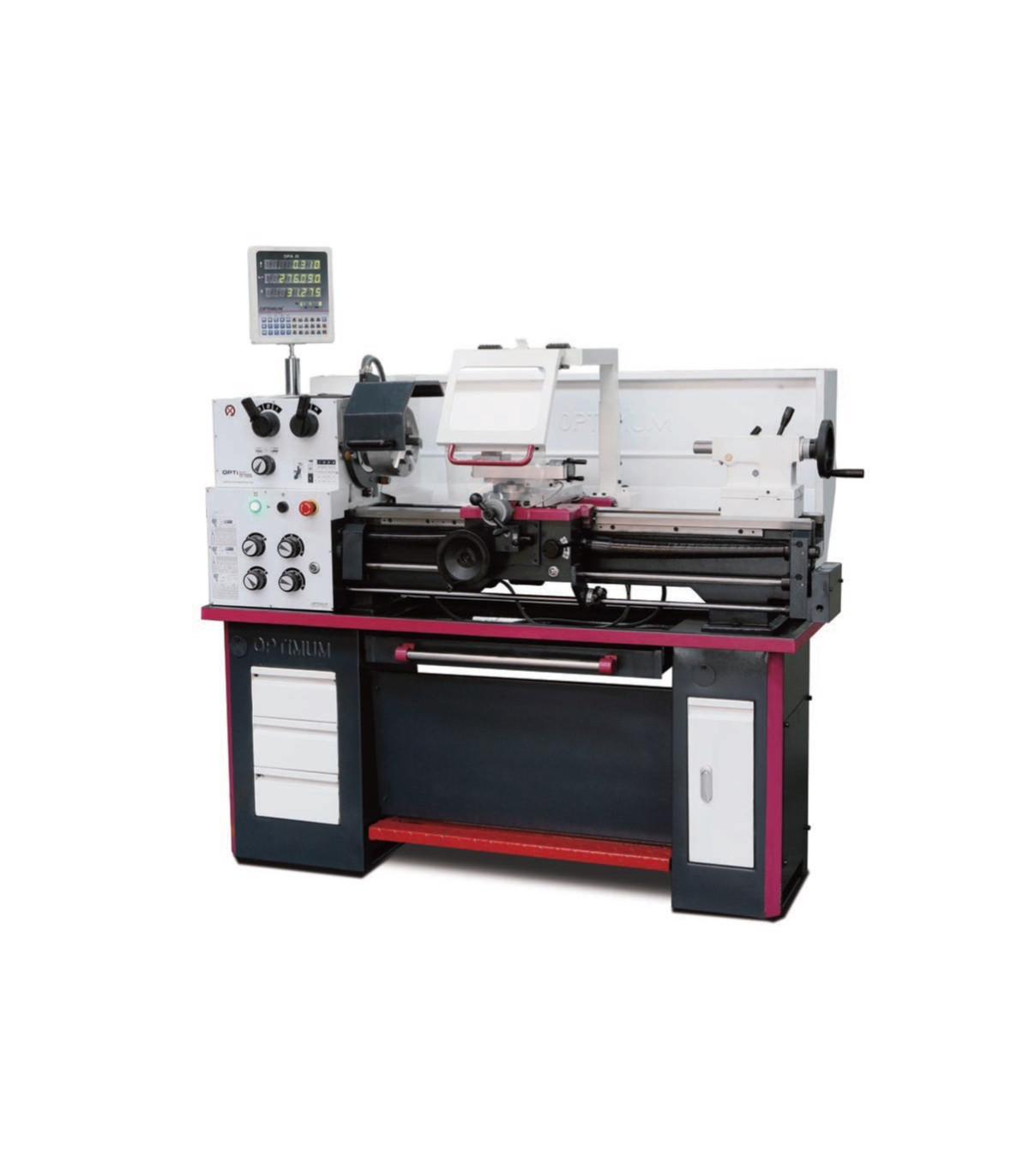

Bodenständige Drehmaschine mit digitalem Indikator TH 3309D OPTIMUM

Bankdrehmaschine mit digitalem Indikator TH 3309D OPTIMUM. Die Drehmaschine TH 3309D OPTIMUM bietet hohe Präzision mit einer Rundlaufgenauigkeit von ≤ 0,015 mm und verstellbaren Führungen. Ihre Spindel im Ölbad und die Sicherheitselektronik gewährleisten eine sichere Nutzung. Sie umfasst verstellbare Handräder, eine LED-Lampe und ein verstellbares Gegenlager für konisches Drehen. Ihr robustes Design verfügt über Fächer für Werkzeuge und ein Not-Aus-Gerät. Mit soliden Abmessungen und einem leistungsstarken Motor ist sie ideal für professionelle Aufgaben, die Präzision und Zuverlässigkeit erfordern.

MERKMALE

• Temperierte und geschliffene Z-Achsenführung
• Präzisionsbearbeitete Schlitten
• Garantierte Rundlaufgenauigkeit der Spindelspitze ≤ 0,015 mm
• Abdeckplatte für Vorschubschraube
• Alle Führungen sind über Keile einstellbar.
• Rechts-/Linkslauf umschaltbar am Bett-Schlitten
• Zweikanal-Sicherheitselektronik
• 24 V DC Stromversorgung mit Sicherheitskreis gemäß EN 23125
• Schalter mit nachgewiesenem Lebenszyklus gemäß EN ISO 13849
• Sanft laufende, gehärtete und geschliffene Zahnräder
• Die Hauptspindel arbeitet im Ölbad
• Verstellbereich des oberen Schlittens ± 90°
• Integrierte LED-Maschinenlampe im Späne-Schutz
• Handräder mit fein einstellbarer Skala 0,04 / 0,02 mm
• Entkoppelte Handräder, geprüft gemäß EN 23125
• Sicherheits-Handräder mit Entkoppelungsfunktion an den Achsen X und Z
• Stark gerippter Prismabett, induktionsgehärtet und präzise geschliffen
• Verstellbares Gegenlager ± 10 mm für konisches Drehen
• Gegenlager und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung über Spannhebel
• Maschinenbasis mit Werkzeugfach auf der rechten Seite (linke Seite mit 3 Paneelen (ohne Fächer))
• Hauptschalter abschließbar
• Vierfachstahlstütze
• Not-Aus-Gerät mit Fußsteuerung
• Getesteter Schutz des drehenden Spannfutters gemäß EN 23125
• Wechselbare Zahnradgruppe serienmäßig enthalten

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1685 Millimeter
• Breite/Tiefe ca. 745 Millimeter
• Höhe ca. 1590 Millimeter
• Gewicht ca. 512 Kilogramm

Elektrische Daten

• Motorleistung 1,5 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,052 – 1,392 mm/U
• Anzahl der Längsvorschübe 32
• Planvorschubbereich 0,014 – 0,38 mm/U
• Anzahl der Planvorschübe 32

Gewinde

• metrisches Gewinde 0,4 – 7 mm/U
• Anzahl der metrischen Gewinde 26
• imperiales Gewinde 56 – 4 Gg/1"
• Anzahl der imperialen Gewinde 34

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 70 – 2000 min¯¹

Spindel

• Spindelspannfutter Keilnuss DIN ISO 702-2 Nr. 4
• Durchmesser des Spindelbohrung/Durchmesser des Stangenübergangs 38 Millimeter
• Maximale Höhe des Werkzeughalters 16 Millimeter
• Spindelkonus MK 5

Gegenlager

• Gegenlager MK 3
• Stichlänge 110 Millimeter
• Durchmesser des Stiches 32 Millimeter

Achse

• Verfahrweg des oberen Schlittens 98 Millimeter
• Verfahrweg des Querschlittens 164 Millimeter
• Verfahrweg des Wagenstuhls 695 Millimeter

Arbeitsbereiche

• Maximale Höhe 165 Millimeter
• Maximale Breite 830 Millimeter
• Drehdurchmesser über dem Maschinenbett 330 Millimeter
• Schwenkdurchmesser über dem Planungswagen 208 Millimeter
• Drehweg auf dem Bettbrücke 430 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Führungsdurchmesser Ø 6 - 50 mm
• Folgeführungsdurchmesser Ø 8 - 30 mm
• LED-Maschinenlampe
• Reduzierhülse MT 5 - MT 3
• Zwei feste Zentren MT 3
• Vierfach-Werkzeughalter 16 mm
• Wechselbare Zahnradgruppe
• Maschinenrahmen
• Maschine anfänglich mit hochwertigem Öl gefüllt.
• Werkzeugbetrieb

AUSRÜSTUNG

Positionsanzeige digital DPA 31 Plus

Die Bankdrehmaschine mit digitalem Indikator TH 3309D OPTIMUM eignet sich für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
