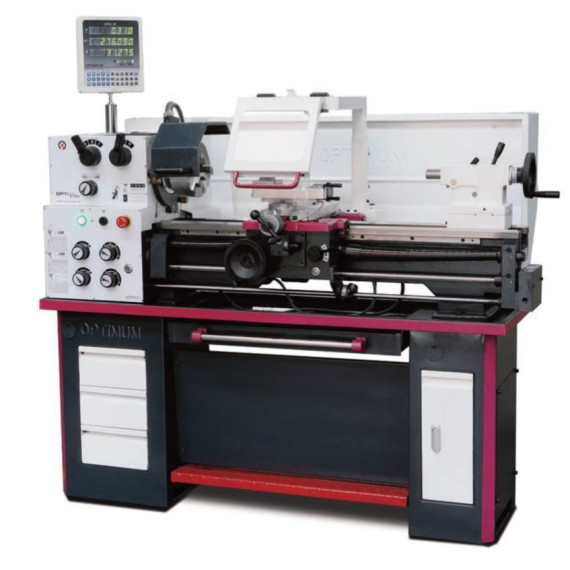

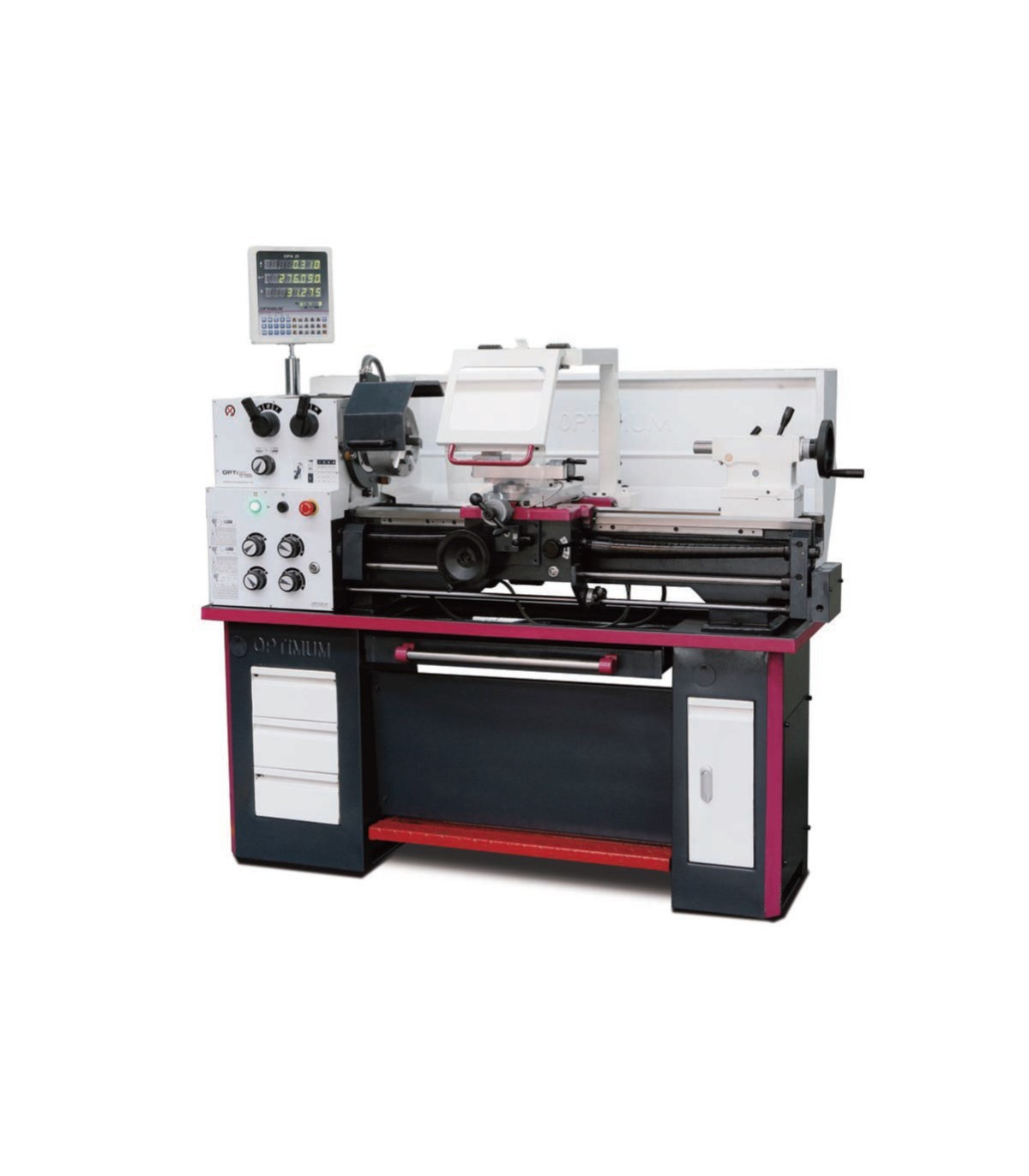

Bodenständige Drehmaschine TH 3309 OPTIMUM

Fertigungsturm TH 3309 OPTIMUM. Der Fertigungsturm TH 3309 OPTIMUM bietet hohe Präzision mit einer Rundlaufgenauigkeit von ≤ 0,015 mm und verstellbaren Führungen. Seine Spindel arbeitet im Ölbad und verfügt über eine Sicherheitselektronik. Er beinhaltet verstellbare Handräder, eine LED-Lampe und einen verstellbaren Reitstock. Mit einem robusten Design und fortschrittlichen Eigenschaften ist er ideal für anspruchsvolle Arbeiten. Sein Sockel bietet Fächer für Werkzeuge, und das Not-Aus-Gerät gewährleistet Sicherheit bei der Nutzung. Mit soliden Abmessungen und einem leistungsstarken Motor ist er perfekt für professionelle Aufgaben.

EIGENSCHAFTEN

• Temperierte und geschliffene Z-Achsenführung
• Präzise mechanisch bearbeitete Schlitten
• Garantierte Rundlaufgenauigkeit der Spindelspitze ≤ 0,015 mm
• Deckel für den Vorschubschraube
• Alle Führungen sind durch Gleitstücke einstellbar.
• Umstellbare Rechts-/Linksdrehung am Bettschlitten
• Zweikanal-Sicherheitselektronik
• 24 V DC Stromversorgung mit zweikanaliger Sicherheits-Schaltung gemäß EN 23125
• Schalter mit nachgewiesenem Lebenszyklus gemäß EN ISO 13849
• Sanft laufende, gehärtete und geschliffene Zahnräder
• Die Hauptspindel arbeitet im Ölbad
• Verstellbereich des oberen Schlittens ± 90°
• Integrierte LED-Maschinenlampe im Späne-Schutz
• Handräder mit feiner einstellbarer Skala 0,04 / 0,02 mm
• Entkoppelte Handräder, geprüft gemäß EN 23125
• Sicherheits-Handräder mit Entkoppelungsfunktion an den Achsen X und Z
• Stark gerippter, induktionsgehärteter und präzise geschliffener Prismenschlitten
• Verstellbarer Reitstock ± 10 mm für konisches Drehen
• Reitstock und Handrad mit feiner einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung durch Feststellhebel
• Maschinenbasis mit Werkzeugfach auf der rechten Seite (linke Seite mit 3 Paneelen (ohne Fächer))
• Hauptschalter abschließbar
• Vierfachstahlstütze
• Not-Aus-Gerät mit Fußsteuerung
• Getesteter Schutz des drehenden Futter gemäß EN 23125
• Wechselgetriebe im Lieferumfang enthalten

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Ungefähr Länge: 1685 Millimeter
• Ungefähr Breite/Tiefe: 745 Millimeter
• Ungefähr Höhe: 1320 Millimeter
• Ungefähr Gewicht: 510 Kilogramm

Elektrische Daten

• Motorleistung: 1,5 kW
• Versorgungsspannung: 400 Volt
• Netzfrequenz: 50 Hz

Vorschub

• Longitudinalvorschubbereich: 0,052 – 1,392 mm/Umdrehung
• Anzahl der longitudinalen Vorschübe: 32
• Planvorschubbereich: 0,014 – 0,38 mm/Umdrehung
• Anzahl der planaren Vorschübe: 32

Steigungen

• Metrische Steigung: 0,4 – 7 mm/Umdrehung
• Anzahl der metrischen Steigungen: 26
• Imperiales Feld: 56 – 4 Gg/1"
• Anzahl der imperialen Steigungen: 34

Drehzahlbereich

• Anzahl der Gänge: 16
• Drehzahlbereich: 70 – 2000 min¯¹

Spindel

• Spindelaufnahme: DIN ISO 702-2 Nr. 4
• Durchmesser des Spindellochs/Durchmesser des Stangenübergangs: 38 Millimeter
• Maximale Höhe des Werkzeughalters: 16 Millimeter
• Spindelkonus: MK 5

Reitstock

• Reitstock: MK 3
• Stiftlänge: 110 Millimeter
• Durchmesser des Stifts: 32 Millimeter

Achse

• Obere Schlittenverlagerung: 98 Millimeter
• Querschlittenweg: 164 Millimeter
• Reise-Sattel für den Längsschlitten: 695 Millimeter

Arbeitsbereiche

• Maximale Höhe: 165 Millimeter
• Maximale Breite: 830 Millimeter
• Drehdurchmesser über dem Maschinenbett: 330 Millimeter
• Schwenkdurchmesser über dem Planungswagen: 208 Millimeter
• VPE: 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Führungsdurchmesser Ø 6 - 50 mm
• Folgen Sie dem Ruhe-Durchmesser Ø 8 - 30 mm
• LED-Maschinenlampe
• Reduzierhülse MT 5 - MT 3
• Zwei feste Zentren MT 3
• Vervierfachter Werkzeughalter von 16 mm
• Wechselgetriebe
• Maschinenrahmen
• Maschine anfänglich mit hochwertigem Öl gefüllt.
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ER GEEIGNET

Der Fertigungsturm TH 3309 OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
