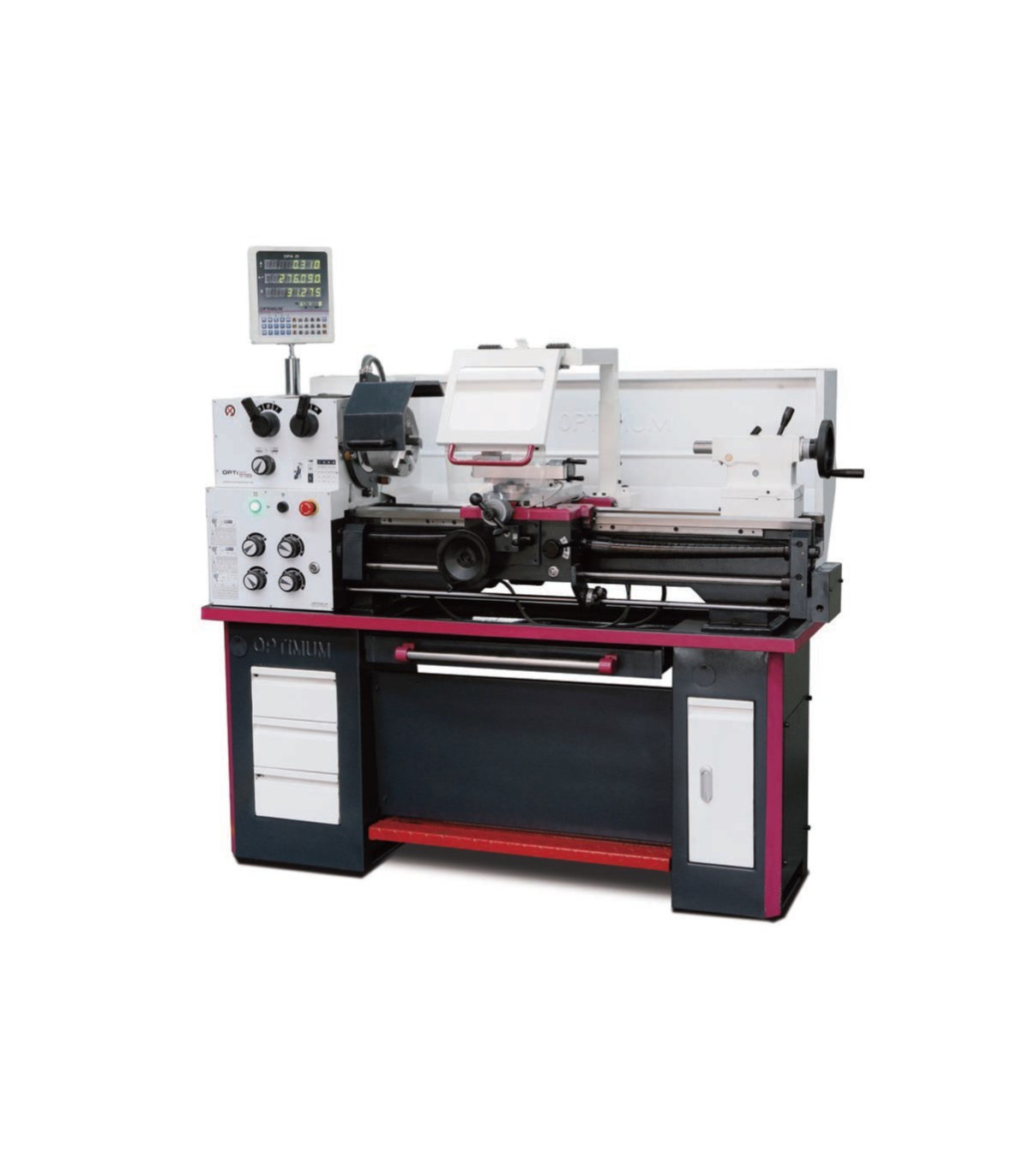

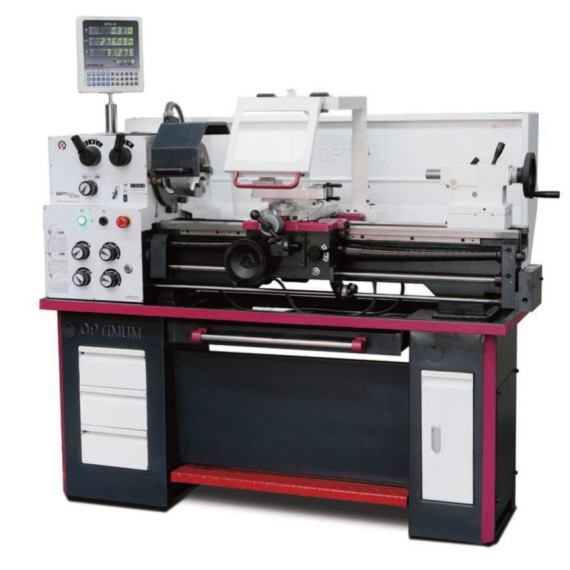

Tornio da banco con indicatore digitale TH 3309D OPTIMUM

Tornio da banco con indicatore digitale TH 3309D OPTIMUM. Il tornio TH 3309D OPTIMUM presenta alta precisione con concentricità di ≤ 0,015 mm e guide regolabili. Il suo mandrino in bagno d'olio e l'elettronica di sicurezza garantiscono un uso sicuro. Include volanti regolabili, una lampada LED e un contropunto regolabile per tornitura conica. Il suo design robusto è dotato di scomparti per utensili e un dispositivo di arresto di emergenza. Con dimensioni solide e un motore potente, è ideale per compiti professionali che richiedono precisione e affidabilità.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Slitta meccanizzata con precisione
• Concentricità garantita della punta del mandrino ≤ 0,015 mm
• Coperchio della vite di avanzamento
• Tutte le guide possono essere regolate tramite gibs.
• Rotazione destra/sinistra commutabile sulla slitta del letto
• Elettronica di sicurezza a due canali
• Sistema elettrico a 24 V CC con circuito di sicurezza a due canali secondo EN 23125
• Interruttore con calcolo del ciclo di vita testato secondo EN ISO 13849
• Ruote dentate a marcia fluida, temprate e rettificate
• Il mandrino principale funziona in bagno d'olio
• Intervallo di regolazione della slitta superiore ± 90°
• Lampada da macchina LED integrata nella protezione dei trucioli
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione
• Contropunto regolabile ± 10 mm per tornitura conica
• Contropunto e volante con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio
• Base della macchina con scomparto per utensili sul lato destro (lato sinistro con 3 pannelli (senza scomparti))
• Interruttore principale bloccabile
• Supporto quadruplo in acciaio
• Dispositivo di arresto di emergenza con controllo a pedale
• Protezione del mandrino rotante testata secondo la norma EN 23125
• Set di ingranaggi intercambiabili incluso di serie

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa. 1685 millimetri
• larghezza/profondità circa. 745 millimetri
• altezza circa. 1590 millimetri
• peso approssimativo. 512 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 1,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,052 – 1,392 mm/giro
• Numero di avanzamenti longitudinali 32
• Gamma di alimentazione piana 0,014 – 0,38 mm/giro
• Numero di alimentazioni piane 32

Passaggi

• Passo metrico 0,4 – 7 mm/giro
• Numero di passi metrici 26
• Campo imperiale 56 – 4 Gg/1"
• Numero di passi imperiali 34

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 70 – 2000 min¯¹

Mandrino

• Mandrino di mandrino Chiusura a leva DIN ISO 702-2 n. 4
• Diametro del foro del mandrino/diametro del passaggio della barra 38 millimetri
• Altezza massima del portautensili 16 millimetri
• Cono del mandrino MK 5

Contropunto

• Contropunto MK 3
• Tratto di penna 110 millimetri
• Diametro della penna 32 millimetri

Asse

• Slitta superiore di spostamento 98 millimetri
• Carro trasversale di viaggio 164 millimetri
• Sella del carro di viaggio 695 millimetri

Aree di lavoro

• Altezza massima 165 millimetri
• larghezza massima 830 millimetri
• Diametro di rotazione sul banco della macchina 330 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 208 millimetri
• lunghezza di rotazione nel ponte del letto 430 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di lunetta Ø 6 - 50 mm
• Segui il passo di riposo Ø 8 - 30 mm
• Lampada da macchina LED
• Manicotto riduttore MT 5 - MT 3
• Due centri fissi MT 3
• Portautensili quadruplicato di 16 mm
• Set di ingranaggi sostituibili
• Chassis della macchina
• Macchina inizialmente riempita con olio di alta qualità.
• Utensile operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco con indicatore digitale TH 3309D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale
