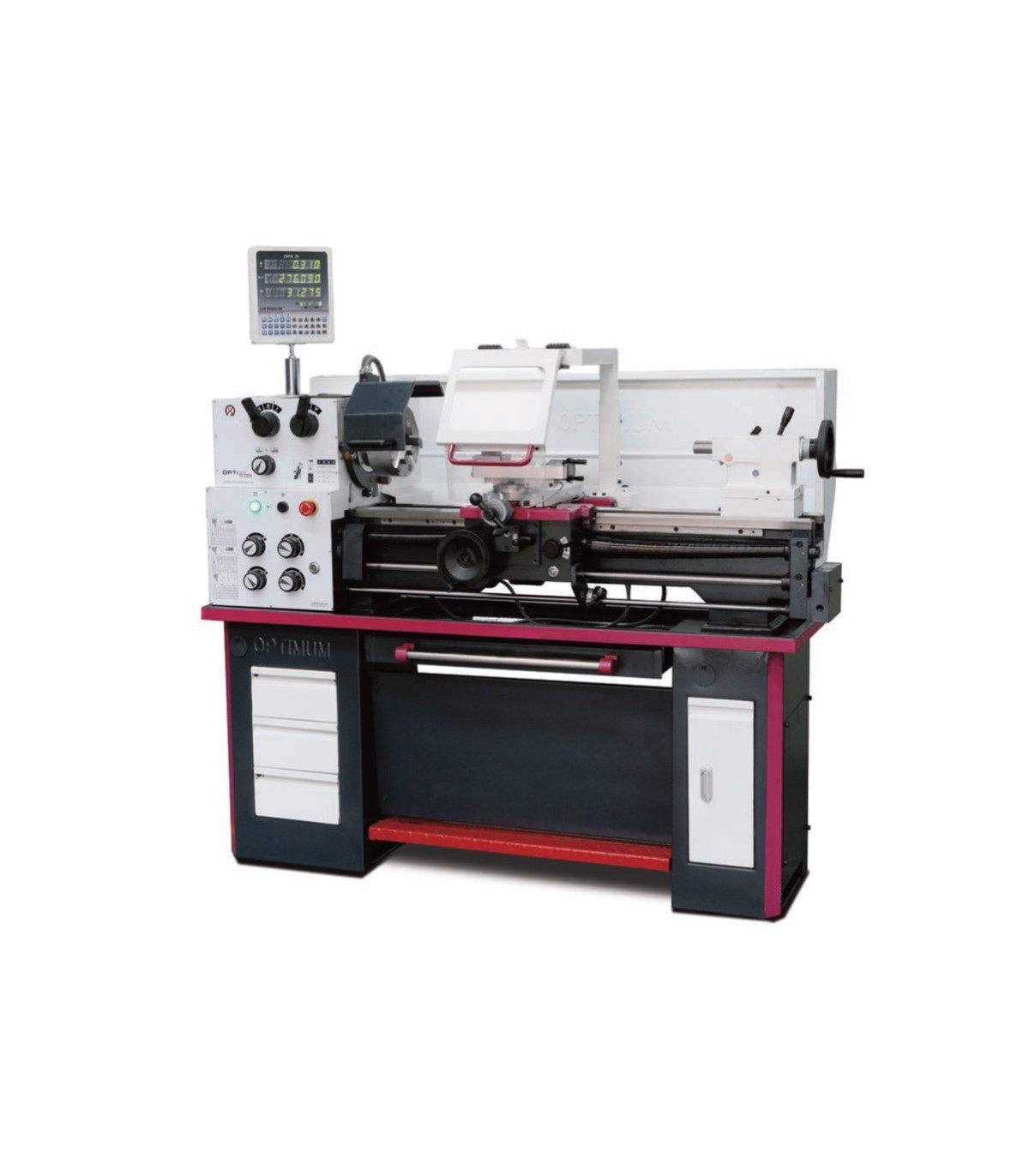

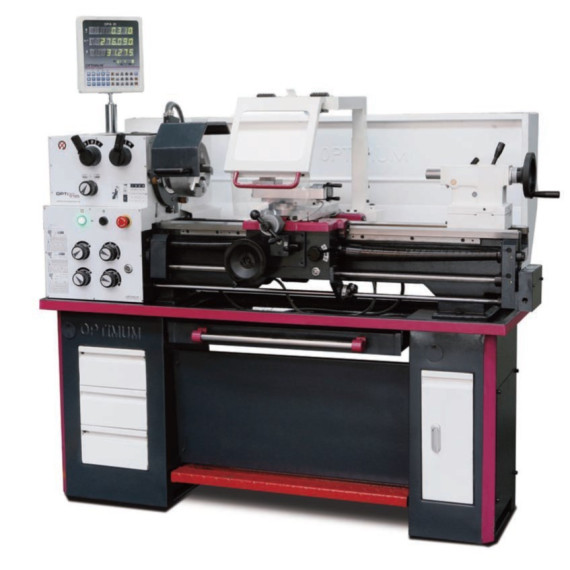

Tour à métaux de banc avec indicateur numérique TH 3309D OPTIMUM

Tour à banc avec indicateur numérique TH 3309D OPTIMUM. Le tour TH 3309D OPTIMUM présente une grande précision avec une concentricité de ≤ 0,015 mm et des guides ajustables. Son mandrin dans un bain d'huile et l'électronique de sécurité garantissent une utilisation sûre. Il comprend des volants ajustables, une lampe LED et un contre-point réglable pour le tournage conique. Son design robuste dispose de compartiments pour outils et d'un dispositif d'arrêt d'urgence. Avec des dimensions solides et un moteur puissant, il est idéal pour des tâches professionnelles nécessitant précision et fiabilité.

CARACTÉRISTIQUES

• Guide de l'axe Z trempé et rectifié
• Glissière usinée avec précision
• Concentricité garantie de la pointe du mandrin ≤ 0,015 mm
• Couvercle de la vis d'avance
• Tous les guides peuvent être ajustés par des gibs.
• Rotation droite/gauche commutable sur la glissière du banc
• Électronique de sécurité à deux canaux
• Système électrique de 24 V CC avec circuit de sécurité à deux canaux selon EN 23125
• Interrupteur avec calcul de cycle de vie testé selon EN ISO 13849
• Roues dentées à marche douce, trempées et rectifiées
• Le mandrin principal fonctionne dans un bain d'huile
• Plage de réglage de la glissière supérieure ± 90°
• Lampe de machine LED intégrée dans la protection contre les copeaux
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Volants découplés et testés selon EN 23125
• Volants de sécurité avec fonction de découplage sur les axes X et Z
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision
• Contre-point ajustable ± 10 mm pour le tournage conique
• Contre-point et volant avec échelle fine ajustable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage
• Base de la machine avec compartiment pour outils sur le côté droit (côté gauche avec 3 panneaux (sans compartiments))
• Interrupteur principal verrouillable
• Support quadruple en acier
• Dispositif d'arrêt d'urgence avec contrôle au pied
• Protection du mandrin tournant testée selon la norme EN 23125
• Jeu d'engrenages interchangeables inclus de série

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur env. 1685 millimètres
• Largeur/profondeur env. 745 millimètres
• Hauteur env. 1590 millimètres
• Poids approximatif. 512 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 1,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,052 – 1,392 mm/tr
• Nombre d'avances longitudinales 32
• Plage d'alimentation plate 0,014 – 0,38 mm/tr
• Nombre d'alimentations plates 32

Pas

• Pas métrique 0,4 – 7 mm/tour
• Nombre de pas métriques 26
• Champ impérial 56 – 4 Gg/1"
• Nombre de pas impériaux 34

Plage de vitesse

• Nombre de vitesses 16
• Plage de vitesse 70 – 2000 min¯¹

Mandrin

• Mandrin de tour Verrouillage à came DIN ISO 702-2 n° 4
• Diamètre du trou du mandrin/diamètre du passage de la tige 38 millimètres
• Hauteur maximale du porte-outil 16 millimètres
• Cono du mandrin MK 5

Contre-point

• Contre-point MK 3
• Trajet de la pointe 110 millimètres
• Diamètre de la pointe 32 millimètres

Axe

• Glissière supérieure de déplacement 98 millimètres
• Chariot transversal de déplacement 164 millimètres
• Chariot de voyage 695 millimètres

Zones de travail

• Hauteur maximale 165 millimètres
• Largeur maximale 830 millimètres
• Diamètre de tournage sur le banc de la machine 330 millimètres
• Diamètre de balancement au-dessus du chariot de planage 208 millimètres
• Longueur de tournage sur le pont du lit 430 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de lunette Ø 6 - 50 mm
• Suivre le pas de repos Ø 8 - 30 mm
• Lampe de machine LED
• Manguito réducteur MT 5 - MT 3
• Deux centres fixes MT 3
• Porte-outil quadruple de 16 mm
• Jeu d'engrenages remplaçables
• Châssis de la machine
• Machine initialement remplie avec de l'huile de première qualité.
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour à banc avec indicateur numérique TH 3309D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

Système de Gestion de Qualité du Groupe Stürmer certifié selon ISO 9001:2015

ISO 9001 est une norme pour la gestion de la qualité reconnue mondialement. Elle aide les organisations de toutes tailles et de tous secteurs à améliorer leur performance, à répondre aux attentes des clients et à démontrer leur engagement envers la qualité.

Sa base d'évaluation comprend :

Orientation vers les exigences du client

Conformité aux normes et directives

Gestion des connaissances

Flux de processus clairement définis

Responsabilité d'entreprise

Durabilité, développement et innovation

Gestion des risques
