Bänktorno für professionelle Arbeiten TH 4010D OPTIMUM

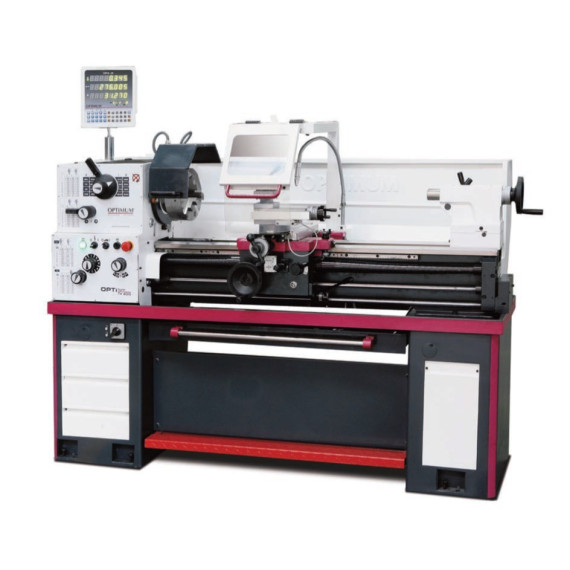

Bett-Drehmaschine für professionelle Arbeiten TH 4010D OPTIMUM. Die Bett-Drehmaschine TH 4010D OPTIMUM ist ideal für professionelle Arbeiten, mit gehärtetem Z-Achsenführungsprofil und einer Rundlaufgenauigkeit von über 0,015 mm. Ihre Spindel arbeitet im Ölbad und verfügt über Schnellverstellungen. Sie hat ein elektrisches System von 24 V DC, Sicherheits-Elektronik und verstellbare Feineinstellräder. Mit Abmessungen von 1920x740x1555 mm und einem Gewicht von 737 kg ist sie perfekt für anspruchsvolle Aufgaben in der Werkstatt und garantiert Präzision und Sicherheit.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Präzise bearbeitete Schlitten
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Camlock-Spindelhalter DIN ISO 702-2 Nr. 5
• Elektrisches System mit 24 Volt DC
• Alle Führungen sind mit Keilleisten einstellbar.
• Umstellbare Rechts-/Linkslauf auf dem Bettschlitten
• Zweikanal-Sicherheits-Elektronik
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Sanft laufende, gehärtete und geschliffene Zahnräder
• Die Hauptspindel arbeitet im Ölbad.
• Schnelle, einfache und werkzeuglose Einstellung über Spannhebel
• Gehärtete und geschliffene Zahnräder und Wellen, die im Ölbad in Präzisionslagern arbeiten.
• Verstellbare Feineinstellräder 0,04 / 0,02 mm
• Sicherheitsräder mit Druckfunktion an den X- und Z-Achsen
• Verstellbereich des oberen Schlittens ± 90
• Stark gerippter Prisma-Bett, induktionsgehärtet und präzise aus Grauguss geschliffen
• Abnehmbare Spänewanne mit Führungsleisten
• Blockierbarer Hauptschalter
• Fußbetätigter Not-Aus-Schalter
• Maschinenbasis mit drei Paneelen (ohne Fächer)
• Kühlgerät
• LED-Maschinenlampe im Spänekasten

TH 4010 / TH 4010D / TH 4010D:

• Motorschutzschalter

TH 4010V:

• Geschwindigkeitsanzeige
• Geschwindigkeitsüberwachung gemäß Maschinenrichtlinie
• Zwei-Gang-Getriebe
• Schnellwechselstahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für quadratische Meißel

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge ca. 1920 Millimeter
• Breite/Tiefe ca. 740 Millimeter
• Höhe ca. 1555 Millimeter
• Gewicht ca. 737 Kilogramm

Elektrische Daten

• Antriebsleistung 2,4 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,043 – 0,653 mm/Umdrehung
• Anzahl der Längsvorschübe 48
• Planvorschubbereich 0,015 – 0,206 mm/Umdrehung
• Anzahl der Planvorschübe 48

Steigungen

• Metrische Steigung 0,4 – 7 mm/Umdrehung
• Anzahl der metrischen Steigungen 42
• Imperialbereich 70 – 4 Gg/1"
• Anzahl der imperialen Steigungen 42

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 45 – 1800 min¯¹

Spindel

• Spindelstock Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 52 Millimeter
• Maximale Werkzeughalterhöhe 16 Millimeter
• Spindelkonus MT 6

Gegengewicht

• Abwurf MK 3
• Stichhöhe 130 Millimeter
• Durchmesser des Stiches 45 Millimeter

Werkzeughalterung

• Durchmesser des Werkzeughalters 16 Millimeter

Achse

• X-Achsenweg 100 Millimeter
• Y-Achse 195 Millimeter
• Obere Schlittenverlagerung 100 Millimeter
• Querschlittenweg 195 Millimeter

Arbeitsbereiche

• Maximale Höhe 205 Millimeter
• Maximale Breite 1000 Millimeter
• Drehdurchmesser über dem Maschinenbett 410 Millimeter
• Schwenkdurchmesser über dem Planungswagen 255 Millimeter
• Betthöhe 206 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Festes Fasenmaß Ø 5 - 85 mm
• Bewegliches Fasenmaß Ø 5 - 65 mm
• LED-Licht für die Maschine
• Reduzierstück MK 6 / MK 3
• Feste Zentrierpunkte MK 3
• Festes Zentrierpunkt MK 3, legiert
• Getriebewechselset
• Erstbefüllung der Maschine mit hochwertigem Öl
• Betriebswerkzeug

TH 4010 / TH 4010D

• Vierfachstahlhalterung von 16 mm

TH 4010V

• Schnellwechselstahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für quadratische Meißel

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Bett-Drehmaschine für professionelle Arbeiten TH 4010D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Steuerungssystemen in Verbindung mit Maschinen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- DIN ISO 702-2 Nr. 5: Die Norm DIN ISO 702-2 Nr. 5 befasst sich mit der Klassifizierung und Kennzeichnung von Chemikalien und stellt sicher, dass Informationen über Gefahren und Sicherheitsmaßnahmen klar und verständlich für die Benutzer sind.
