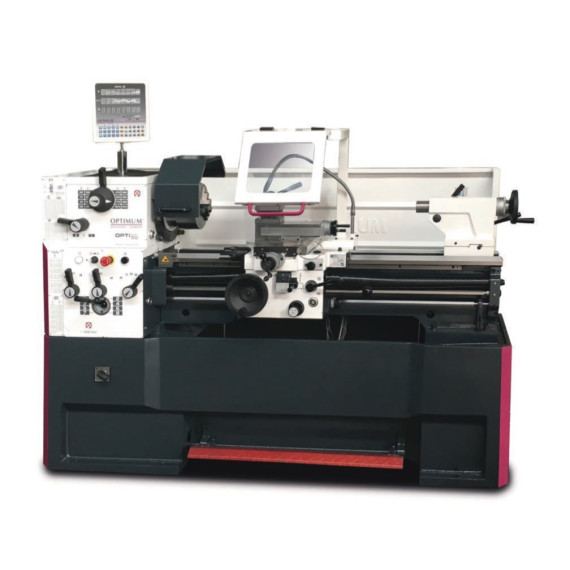

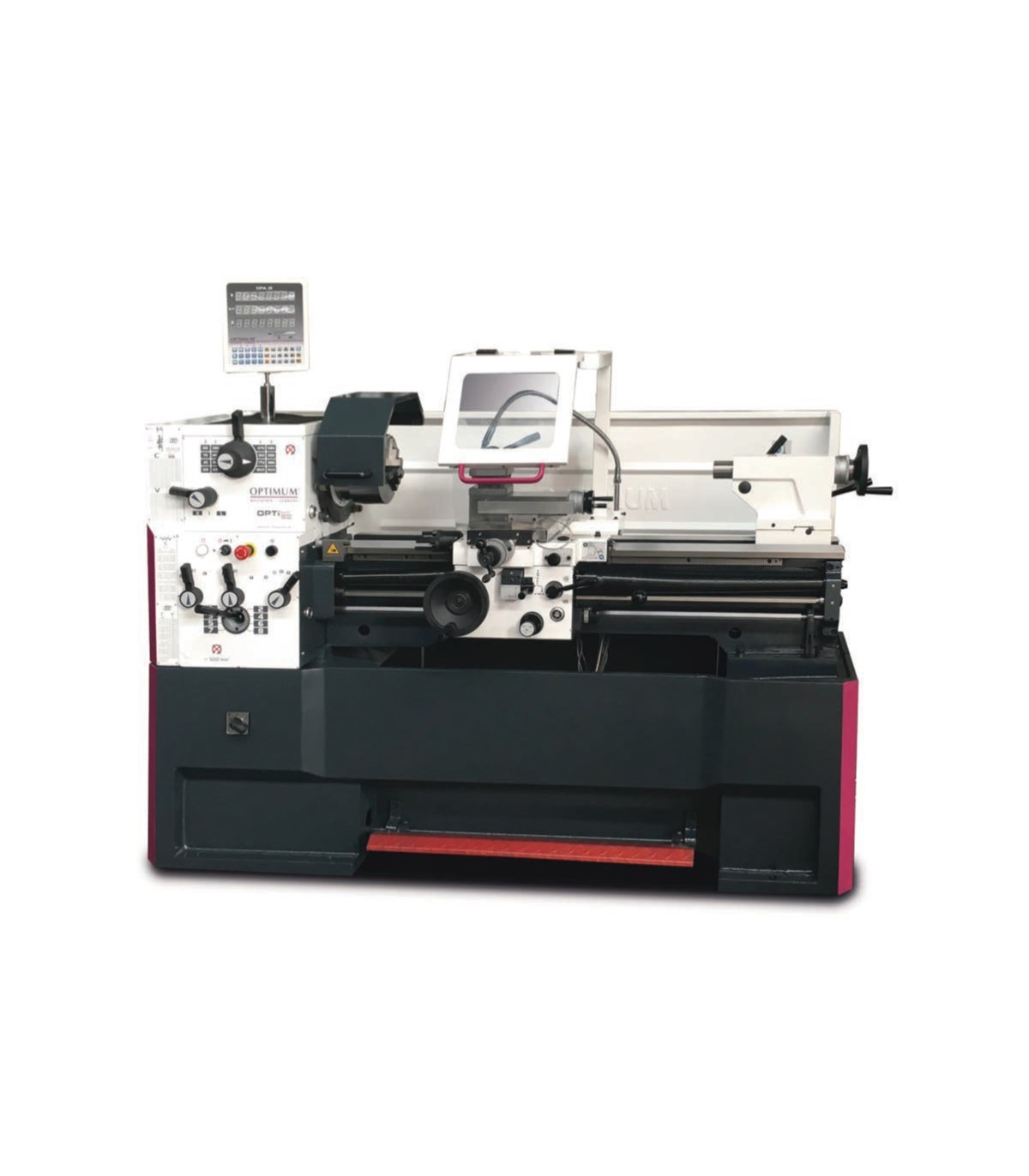

Bänktorn TH 4210 OPTIMUM für Metallarbeiten

Bankdrehmaschine für Metallarbeiten TH 4210 OPTIMUM. Die Bankdrehmaschine TH 4210 OPTIMUM ist ideal für Metallarbeiten, mit gehärtetem Z-Achsenführungsprofil und einer Rundlaufgenauigkeit von über 0,015 mm. Ihre Spindel arbeitet im Ölbad und verfügt über eine Sicherheitselektronik. Sie ermöglicht präzise Einstellungen ohne Zahnradwechsel und hat ein zentrales Schmierungssystem. Mit Abmessungen von 1940x915x1375 mm und einem Gewicht von 1160 kg ist sie robust und perfekt für anspruchsvolle Aufgaben, die Präzision und Effizienz in der Werkstatt garantieren.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Camlock-Spindelhalter DIN ISO 702-2 Nr. 6
• Vorschubschraubendeckel
• Präzise mechanisierte Schlitten
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts-/Linkslauf im Bettgleitschlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheitselektronik
• Zentrale Schmierung im Bettgleitschlitten
• Einstellbereich des oberen Schlittens ± 90
• Die Hauptspindel arbeitet im Ölbad
• Sanftlaufende, gehärtete und geschliffene Zahnräder mit 2 einstellbaren Präzisionskegelrollenlagern
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Gänge im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 bis 2 Gewinde pro Zoll können ohne Zahnradwechsel über den Schalterhebel am Bedienfeld eingestellt werden.
• Fein einstellbare Handräder 0,04 / 0,02 mm
• Sicherheitsräder mit Entkopplungsfunktion gemäß EN23125 an den Achsen X und Z
• Stark gerippter Prismabett, induktionsgehärtet und präzise aus Grauguss geschliffen
• Kühlungssystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Untergestell und Maschinenbett aus einem Stück Gusseisen Meehanite gegossen
• Not-Aus-Einrichtung mit Fußbetätigung
• Vierfachstahlträger

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

Kühlmittelpumpenleistung 100 Watt

Abmessungen und Gewichte

Ungefähre Länge 1940 Millimeter

Ungefähre Breite/Tiefe 915 Millimeter

Ungefähre Höhe 1375 Millimeter

Ungefähres Gewicht. 1160 Kilogramm

Elektrische Daten

• Antriebsleistung 4,5 kW
• Gesamt-Nennwert 4,6 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,05 – 1,7 mm/U
• Anzahl der Längsvorschübe 17
• Planvorschubbereich 0,025 – 0,85 mm/U
• Anzahl der Planvorschübe 17

Gänge

• Metrischer Gang 0,2 – 14 mm/U
• Anzahl der metrischen Gänge 39
• Imperialbereich 72 – 2 Gg/1"
• Anzahl der imperialen Gänge 45
• Durchmessergang 8 – 44
• Anzahl der Durchmessergänge 21
• Modularer Gewindegang 0,3 – 3,5 mm/Umdrehung
• Anzahl der modularen Gewindegänge 18

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 45 – 1800 min-1

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 6
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 52 Millimeter
• Maximale Werkzeughalterhöhe 20 Millimeter
• Spindelkonus MT 6

Gegengewicht

• Wurf MT 4
• Stiftlänge 120 Millimeter
• Durchmesser des Stifts 50 Millimeter

Achsen

• X-Achsenweg 140 Millimeter
• Y-Achse 230 Millimeter
• Obere Schlittenverlagerung 140 Millimeter
• Querschlittenweg 230 Millimeter
• Reise des Wagenstuhls 780 Millimeter

Arbeitsbereiche

• Maximale Höhe 210 Millimeter
• Maximale Breite 1000 Millimeter
• Drehdurchmesser über dem Maschinenbett 420 Millimeter
• Schwenkdurchmesser über dem Bettträger 590 Millimeter
• Schwenkdurchmesser über dem Planungswagen 250 Millimeter
• Drehweg über dem Bettträger 260 Millimeter
• Betthöhe 250 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Festes Fasenmaß Ø 15 - 145 mm
• Bewegliches Fasenmaß Ø 10 - 75 mm
• LED-Licht für die Maschine
• Reduzierstück MK 6 / MK 4
• Fester Zentrierpunkt MK 4
• Gangwechselspiel
• Positionsanschlag mit Feineinstellung
• Erstbefüllung der Maschine mit Qualitätsöl
• Betriebswerkzeug

TH 4210 / TH 4210D / TH 4215D

• Vierfachstahlträger max. 20 mm

TH 4210V

• Schnellwechselstahlträger 5-B
• Stahlträger 25 x 120 Typ D für quadratische Meißel

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bankdrehmaschine für Metallarbeiten TH 4210 OPTIMUM eignet sich für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Fehlern zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Fehlern berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- DIN ISO 702-2 Nr. 5: Die Norm DIN ISO 702-2 Nr. 5 befasst sich mit der Klassifizierung und Kennzeichnung von chemischen Produkten und stellt sicher, dass Informationen über Gefahren und Sicherheitsmaßnahmen klar und verständlich für die Benutzer sind.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
