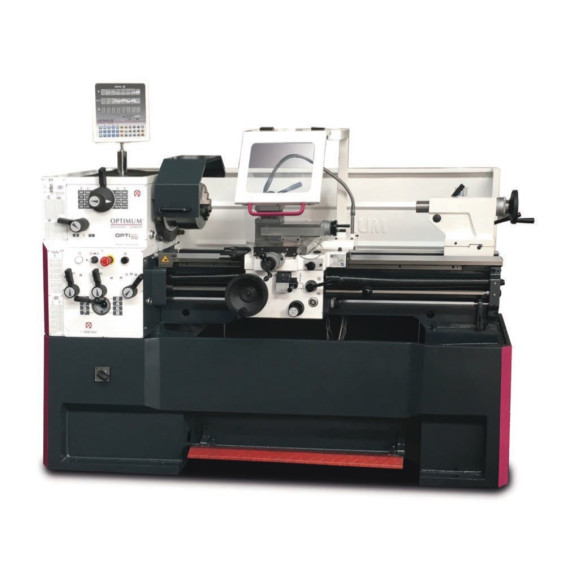

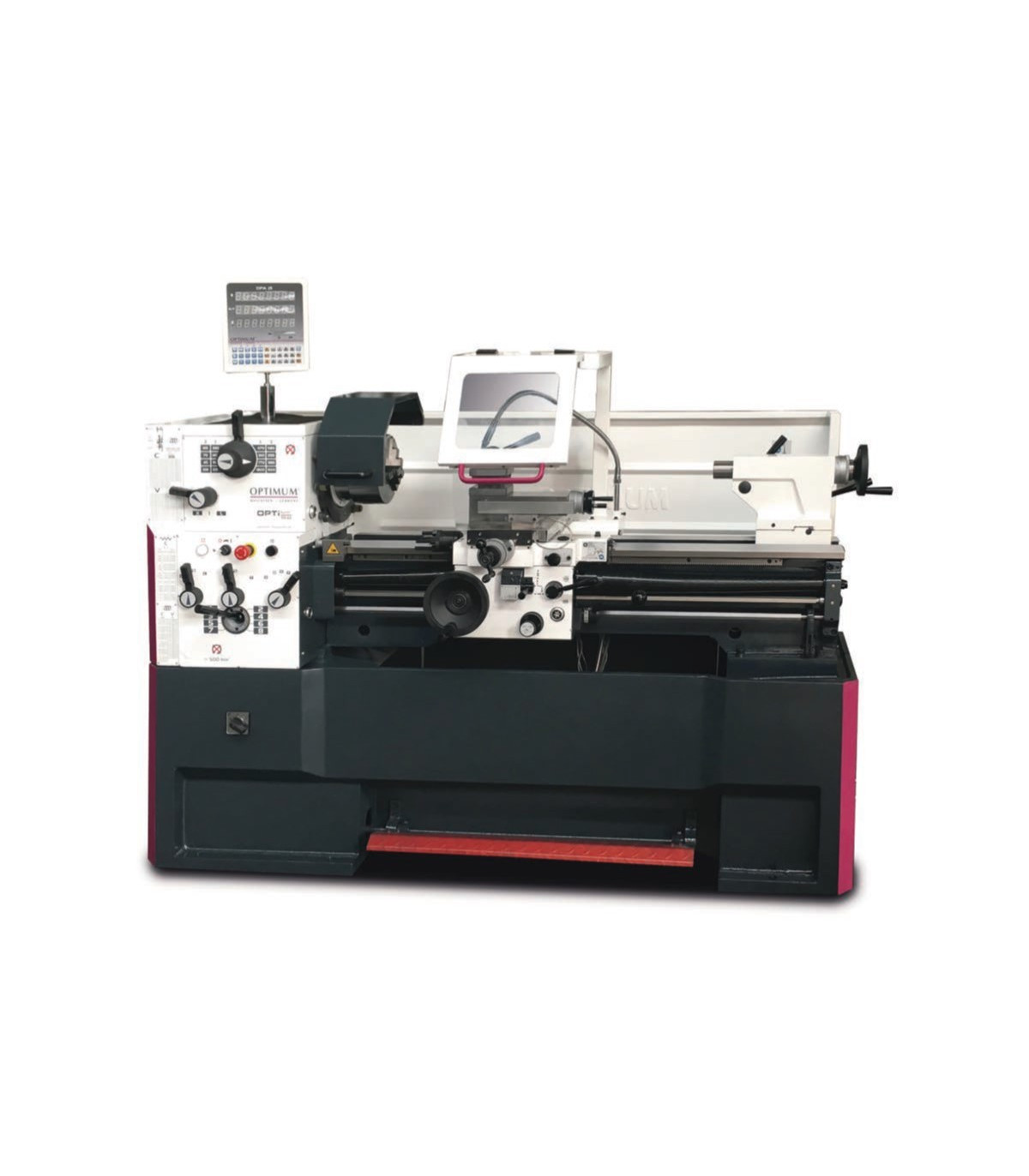

Torno de bancada para trabalhos em metal TH 4210 OPTIMUM

Torres de bancada para trabalhos em metal TH 4210 OPTIMUM. O torno de bancada TH 4210 OPTIMUM é ideal para trabalhos em metal, com guia de eixo Z temperada e concentricidade superior a 0,015 mm. Seu eixo trabalha em banho de óleo e conta com eletrônica de segurança. Permite ajustes precisos sem trocar engrenagens e tem um sistema de lubrificação central. Com dimensões de 1940x915x1375 mm e um peso de 1160 kg, é robusto e perfeito para tarefas exigentes, garantindo precisão e eficiência na oficina.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo melhor que 0,015 mm
• Porta-eixos Camlock DIN ISO 702-2 N° 6
• Tampa do parafuso de avanço
• Corrediça mecanizada com precisão
• Todas as guias podem ser ajustadas por tiras de cunha.
• Rotação direita/esquerda na corrediça da cama comutável por eixo de comutação
• Eletrônica de segurança de dois canais
• Lubrificação central na corrediça da cama
• Faixa de ajuste da corrediça superior ± 90
• O eixo principal funciona em banho de óleo
• Rodas dentadas de marcha suave, temperadas e retificadas com 2 rolamentos de rolos cônicos de precisão ajustáveis
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Todos os passos métricos na faixa de 0,2 a 14 mm/rev e todos os fios em polegadas na faixa de 72 a 2 fios por polegada podem ser ajustados sem substituir as engrenagens de mudança usando a alavanca de interruptor no painel de controle.
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes de segurança com função de desacoplamento de acordo com EN23125 nos eixos X e Z
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão de fundição cinza
• Sistema de refrigeração com reservatório de refrigerante separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com DIN
• Subestrutura e bancada da máquina fundidas em uma única peça de ferro fundido Meehanite
• Dispositivo de parada de emergência com acionamento por pé
• Suporte quádruplo de aço

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificante de refrigeração

Saída da bomba de refrigerante 100 watts

Dimensões e pesos

Comprimento aprox. 1940 milímetros

Largura/profundidade aprox. 915 milímetros

Altura aprox. 1375 milímetros

Peso aproximado. 1160 quilogramas

Dados elétricos

• Saída do motor de acionamento 4,5 kW
• Valor nominal total 4,6 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,05 – 1,7 mm/rev
• Número de avanços longitudinais 17
• Faixa de alimentação plana 0,025 – 0,85 mm/rev
• Número de alimentações planas 17

Parcelas

• Passo métrico 0,2 – 14 mm/rev
• Número de passos métricos 39
• Campo imperial 72 – 2 Gg/1"
• Número de passos imperiais 45
• Passo diametral 8 – 44
• Número de passos diametrales 21
• Passo de rosca modular 0,3 – 3,5 mm/volta
• Número de passos de rosca modulares 18

Faixa de velocidade

• Número de marchas 16
• Faixa de velocidade 45 – 1800 min-1

Eixo

• Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 6
• Diâmetro do furo do eixo/diâmetro do passo da barra 52 milímetros
• Altura máxima do porta-ferramentas 20 milímetros
• Cono do eixo MT 6

Contraponto

• Arrojar MT 4
• Traço de pena 120 milímetros
• Diâmetro da pena 50 milímetros

Eixos

• Curso do eixo X 140 milímetros
• Eixo Y 230 milímetros
• Corrediça superior de deslocamento 140 milímetros
• Carro transversal de viagem 230 milímetros
• Silla de carruagem de viagem 780 milímetros

Áreas de trabalho

• Altura máxima 210 milímetros
• Largura máxima 1000 milímetros
• Diâmetro de giro sobre a bancada da máquina 420 milímetros
• Diâmetro de oscilação na ponte da cama 590 milímetros
• Diâmetro de oscilação acima do carro de planejamento 250 milímetros
• Comprimento de giro na ponte da cama 260 milímetros
• Largura da cama 250 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo Ø 15 - 145 mm
• Passo de bisel móvel Ø 10 - 75 mm
• Luz LED para máquina
• Manguito redutor MK 6 / MK 4
• Ponto de centragem fixo MK 4
• Jogo de mudança de marchas
• Tope de posição com ajuste fino
• Preenchimento inicial da máquina com óleo de qualidade
• Ferramenta operacional

TH 4210 / TH 4210D / TH 4215D

• Suporte quádruplo de aço máx. 20 mm

TH 4210V

• Suporte de aço de troca rápida 5-B
• Suporte de aço 25 x 120 tipo D para cinzéis quadrados

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada para trabalhos em metal TH 4210 OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- DIN ISO 702-2 N° 5: A norma DIN ISO 702-2 N° 5 trata sobre a classificação e rotulagem de produtos químicos, garantindo que a informação sobre perigos e medidas de segurança seja clara e compreensível para os usuários.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
